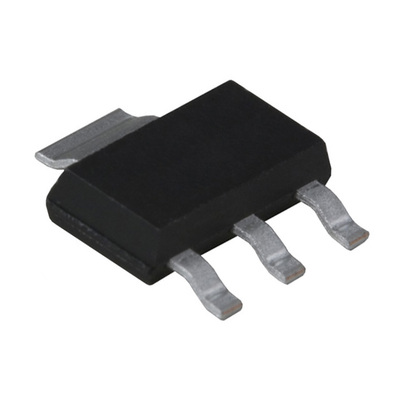

BL8071CLATR33

产品分类: LDO稳压器
产品描述: 70dB@(100Hz) fixed 1.5A 1.2V 5V 6V 500mV@(1A) SOT-223-3L 贴片安装
供应商型号:
供应商:
标准整包数: 0
BELLING/上海贝岭 LDO稳压器 BL8071CLATR33

BL8071CLATR33概述

    BL8071 系列 1.5A 线性稳压器

    产品简介


    BL8071系列是一款正向电压输出、高精度、低功耗的电压调节器。输出电压可在1.2V至5.0V之间以100mV为步进进行选择,并且可以根据客户要求进行定制。该系列产品在负载和线路瞬态响应方面表现出色,具有优良的温度特性,可确保芯片和电源系统的稳定性。此外,它采用微调技术保证输出电压精度在±2%以内。
    BL8071系列提供SOT-223封装,且无铅(铅(Pb)- free),符合环保标准。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 6 | V |
    | 输出电压 1.2 | 5.0 | V |
    | 最大输出电流 1.5 | A |
    | 滴落电压 300 | 500 | mV |
    | 负载调整率(1mA≤IOUT≤2.5A) | 30 | 60 | mV |
    | 空载电流 100 | 150 | uA |
    | PSRR(频率=100Hz,纹波=0.5Vpp) 70 | dB |
    | 输出噪声(带宽=10Hz~100KHz) 44 | uVrms |
    | 温度系数 ±100 | ppm/°C |

    产品特点和优势


    BL8071系列线性稳压器具有如下独特功能和优势:
    - 低静态电流:100uA(在5V时)
    - 高电源抑制比(PSRR):高达70dB(至1KHz)
    - 低输出噪声:44uVRMS
    - 低滴落电压:300mV(在1A负载下)
    - 高精度:±2%
    - 与低ESR陶瓷电容兼容
    这些特性使得BL8071非常适合于多种应用场景,如参考电压源、电池供电设备、PC外设、无线设备和仪器仪表。

    应用案例和使用建议


    应用案例
    - 参考电压源:BL8071可以作为高精度的参考电压源,为其他电路提供稳定的基准电压。
    - 电池供电设备:对于便携式设备,BL8071的低功耗和高效率是理想的选择,可以延长电池寿命。
    - 无线设备:低噪声和高PSRR特性使其适用于对电磁干扰敏感的应用。
    使用建议
    - 布线设计:为了减少寄生电感和提高稳定性,建议使用低ESR陶瓷电容器连接到VOUT和GND。
    - 散热设计:考虑到最高结温为125°C,需注意散热设计以避免过热。可采用适当的散热片或PCB设计来增强散热效果。

    兼容性和支持


    BL8071系列与常见的SOT-223封装兼容,易于集成到现有设计中。厂商提供详细的订购信息和技术支持,以确保用户能够顺利使用该产品。支持包括但不限于技术咨询、样品请求和定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 检查是否有旁路电容损坏或安装错误,必要时更换电容。 |
    | 输出电压不稳 | 检查输入电压是否稳定,确认所有连接正确无误。 |
    | 瞬态响应不良 | 检查负载电流的变化速率是否超出规定范围,调整电路以降低瞬态电流变化。 |

    总结和推荐


    BL8071系列线性稳压器以其出色的负载和线路瞬态响应、低功耗、高精度等特点,在多种应用中表现出色。其兼容性强,易于集成,是高性能电源管理的理想选择。强烈推荐在需要高精度和稳定性的应用中使用BL8071系列稳压器。
    本文档根据提供的技术手册内容编写,旨在帮助用户全面了解BL8071系列线性稳压器的技术特性和应用场合。

BL8071CLATR33参数

参数
最大输入电压 6V
线路调节 -
纹波抑制-PSRR 70dB@(100Hz)
稳压器数量 -
输出电流 1.5A
输出类型 fixed
极性 -
Iq-静态电流 -
最大输出电压 5V
最小输入电压 -
最大压差@电流 500mV@(1A)
负载调节 -
最小输出电压 1.2V
通用封装 SOT-223-3L
安装方式 贴片安装

BL8071CLATR33厂商介绍

BELLING公司是一家在工业自动化领域内活跃的企业,专注于提供高质量的传感器、控制器和执行器等产品。以下是BELLING公司的一些主要特点和优势:

1. 主营产品分类:
- 传感器:包括但不限于光电传感器、接近传感器、超声波传感器等,用于检测物体的存在、距离、位置等。
- 控制器:可能包括PLC(可编程逻辑控制器)和各种工业控制器,用于逻辑控制和数据处理。
- 执行器:如电动执行器、气动执行器等,用于将电信号转换为机械动作,驱动设备运行。

2. 应用领域:
- 制造业:在自动化生产线中,BELLING的产品用于提高生产效率和质量控制。
- 物流:在自动化仓库和物流系统中,传感器和控制器用于物品的识别、分类和跟踪。
- 能源:在能源监控和管理中,BELLING的产品有助于优化能源使用和减少浪费。
- 医疗:在医疗设备中,传感器和控制器用于精确控制和监测病人状况。

3. BELLING的优势:
- 技术创新:BELLING不断研发新技术,以保持在工业自动化领域的领先地位。
- 质量保证:提供经过严格测试和认证的产品,确保可靠性和耐用性。
- 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
- 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

BELLING公司通过其高质量的产品和解决方案,帮助客户实现自动化升级,提高生产效率和降低运营成本。

BL8071CLATR33数据手册

厂牌 PDF简要描述 下载
BELLING/上海贝岭 LDO稳压器 BELLING/上海贝岭 BL8071CLATR33 BL8071CLATR33数据手册

BL8071CLATR33封装设计

查看详情并下载
Symbol
Footprint
3D Model
