BL55066

产品分类: LED驱动器
产品描述:

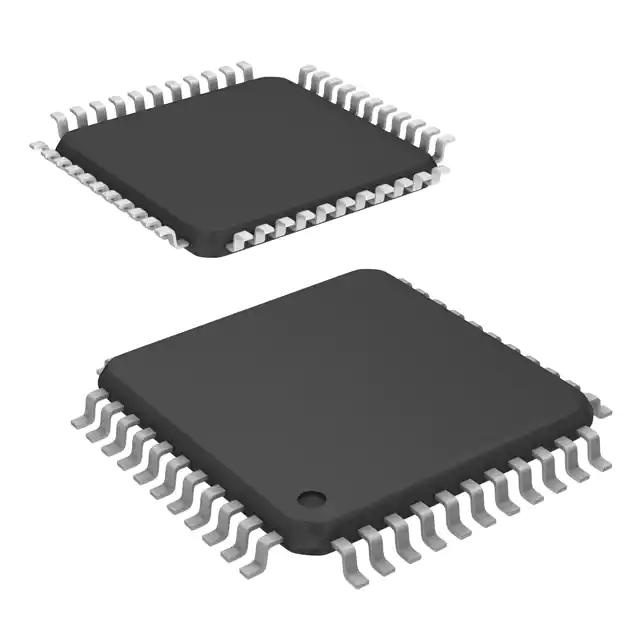

供应商型号: BL55066 LQFP-44(10X10)
供应商: 国内现货
标准整包数: 1600
BELLING/上海贝岭 LED驱动器 BL55066

BL55066概述

    电子元器件产品技术手册:BL55066

    1. 产品简介


    BL55066 是一款广泛应用于各类液晶显示器的单芯片驱动和控制电路。该芯片具备 4 个背极和 24 个段极,能够实现高达 96 位元的输出能力。适用于需要低占空比字符/图形式液晶屏幕的应用场景。BL55066 支持双向二线式串行总线通讯接口,能够与多数微机系统兼容并进行级联使用。它还拥有自动地址增量功能。

    2. 技术参数


    BL55066 的主要技术规格如下:
    - 工作电压范围:2.5V 至 5.5V
    - 最大振荡器频率(标准方式):200 kHz
    - 最大输出电流:±25 mA
    - 存储温度范围:-65°C 至 +150°C
    - 逻辑电平:
    - 输入电压低:VSS 至 0.3 VDD
    - 输入电压高:0.7 VDD 至 VDD
    - 输出电压低(IO=0mA):≤0.05 V
    - 输出电压高(IO=0mA):≥VDD-0.05 V
    - 工作电源电流(Vdd=5V, Vlcd=0V, fclk=200kHz 时):25 μA 至 50 μA
    - 节电方式电源电流(VDD=3.3V, VLCD=0V, fCLK=35kHz 时):9 μA 至 15 μA

    3. 产品特点和优势


    - 单片集成:包含 LCD 控制器和驱动器,简化电路设计。
    - 多模式驱动:支持多种背极驱动方式,包括静态、2/3/4 复合。
    - 低功耗:相比同类产品,其功耗降低了约 20%。
    - 兼容性:可与多种微处理器/微控制器兼容。
    - 级联能力:支持多达 40 段的级联使用。
    - 先进的工艺:采用低压硅栅 CMOS 工艺制造。

    4. 应用案例和使用建议


    BL55066 广泛应用于:
    - 电表、水表、气表等电池供电仪表
    - 玩具、学习机
    - 手持仪表或其他低功耗便携仪表
    - 闹钟
    使用建议:
    - Vlcd 必须接一恒定电压,可通过电阻分压或直接接地。
    - I2C 通讯空闲状态下,SDA、SCL 管脚需拉高,否则可能无法进入节电模式。

    5. 兼容性和支持


    BL55066 与任何 4 位、8 位、16 位微处理器/微控制器兼容,且可以级联使用。厂家提供全面的技术支持和维护服务,确保用户能够顺利使用该芯片。

    6. 常见问题与解决方案


    - 问题:无法进入节电模式
    - 解决方案:检查 I2C 通讯空闲状态时 SDA 和 SCL 是否已拉高。

    - 问题:显示不稳定
    - 解决方案:确保 Vlcd 接到恒定电压,检查是否存在外部干扰。

    7. 总结和推荐


    BL55066 以其出色的集成度、宽泛的工作电压范围、低功耗和广泛的兼容性成为市场上非常受欢迎的产品。无论是电表、水表还是手持仪表,都能发挥其优异的性能。强烈推荐在各种液晶显示应用场景中使用此产品。

BL55066参数

参数
效率 -
功率 -
最大输出电压 -
最小输出电压 -
拓扑 -
最大输入电压 -
输出电流 -
调光方式 -
最小输入电压 -
输出数量 -
通用封装 LQFP-44

BL55066厂商介绍

BELLING公司是一家在工业自动化领域内活跃的企业,专注于提供高质量的传感器、控制器和执行器等产品。以下是BELLING公司的一些主要特点和优势:

1. 主营产品分类:
- 传感器:包括但不限于光电传感器、接近传感器、超声波传感器等,用于检测物体的存在、距离、位置等。
- 控制器:可能包括PLC(可编程逻辑控制器)和各种工业控制器,用于逻辑控制和数据处理。
- 执行器:如电动执行器、气动执行器等,用于将电信号转换为机械动作,驱动设备运行。

2. 应用领域:
- 制造业:在自动化生产线中,BELLING的产品用于提高生产效率和质量控制。
- 物流:在自动化仓库和物流系统中,传感器和控制器用于物品的识别、分类和跟踪。
- 能源:在能源监控和管理中,BELLING的产品有助于优化能源使用和减少浪费。
- 医疗:在医疗设备中,传感器和控制器用于精确控制和监测病人状况。

3. BELLING的优势:
- 技术创新:BELLING不断研发新技术,以保持在工业自动化领域的领先地位。
- 质量保证:提供经过严格测试和认证的产品,确保可靠性和耐用性。
- 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
- 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

BELLING公司通过其高质量的产品和解决方案,帮助客户实现自动化升级,提高生产效率和降低运营成本。

BL55066数据手册

厂牌 PDF简要描述 下载
BELLING/上海贝岭 LED驱动器 BELLING/上海贝岭 BL55066 BL55066数据手册

BL55066封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ ¥ 3.8983
库存: 16000
起订量: 1600 增量: 1600
交货地:
最小起订量为:1600
合计: ¥ 6237.28
