GD25WD10CEIGR

产品分类: 闪存(Flash)
产品描述: 1Mb (128K x 8) 1.65V 3.6V SPI-Quad I/O USON-8-EP 贴片安装,黏合安装
供应商型号: SYE-GD25WD10CEIGR
供应商: 海外现货
标准整包数: 1

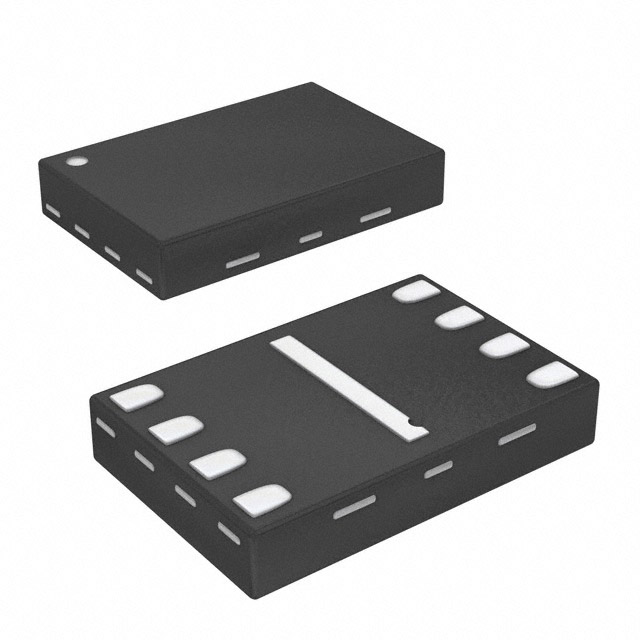

GIGADEVICE/北京兆易创新 闪存(Flash) GD25WD10CEIGR

GD25WD10CEIGR概述


    产品简介


    GD25WD10C/05C 是一款由Uniform Sector生产的标准和双输出串行闪存芯片。它提供1M比特(GD25WD10C)和512K比特(GD25WD05C)两种存储容量选择,具有快速编程和擦除速度的特点。这款芯片广泛应用于需要高性能和低功耗的应用场景,如通信设备、物联网设备、嵌入式系统等。

    技术参数


    主要技术规格
    - 存储容量:1M比特(GD25WD10C),512K比特(GD25WD05C)
    - 电压范围:1.65V至3.6V
    - 时钟频率:
    - 快速读取(Fast Read)模式:100MHz(3.0V-3.6V)、70MHz(2.1V-3.0V)、50MHz(1.65V-2.1V)
    - 数据传输速率:
    - 双输出快速读取(Dual Output Fast Read)模式:最高160Mbps(3.0V-3.6V)、120Mbps(2.1V-3.0V)、80Mbps(1.65V-2.1V)
    功耗
    - 待机电流:典型值为0.1μA
    - 工作电流(在100MHz时):典型值为3mA,最大值为22mA
    - 编程电流:典型值为20mA
    存储寿命
    - 数据保留时间:20年

    产品特点和优势


    GD25WD10C/05C 作为一款高性能的串行闪存芯片,具备以下几个显著特点和优势:
    - 快速编程和擦除:支持高达1.6ms的页编程时间和150ms的扇区擦除时间,能够大幅提升数据处理效率。
    - 灵活架构:支持均匀扇区结构,便于管理和保护数据。
    - 低功耗设计:在多种工作状态下均保持低功耗,有助于延长电池使用寿命。
    - 宽工作电压范围:1.65V 至 3.6V 的工作电压范围使其适用于多种应用场景。
    - 多重保护机制:软件/硬件写保护功能确保数据安全。

    应用案例和使用建议


    应用案例
    GD25WD10C/05C 常见于通信设备、嵌入式系统、物联网设备等领域。例如,在物联网网关中,可以利用其快速读写能力来存储传感器数据;在嵌入式系统中,可用于存储固件更新信息。
    使用建议
    1. 数据备份与恢复:在进行重要数据操作之前,建议先备份数据。
    2. 电压管理:确保电源电压稳定在推荐范围内,避免电压波动对芯片造成损坏。
    3. 温度管理:考虑到芯片的工作温度范围为-40℃至85℃,应尽量避免在极端温度环境下使用。
    4. 错误处理:在编程或擦除操作时,若发现 Write In Progress (WIP) 位为1,则说明当前操作尚未完成,需等待操作完成后再执行其他操作。

    兼容性和支持


    GD25WD10C/05C 支持标准和双输出串行外设接口(SPI),与各种主控芯片及设备兼容性良好。厂商提供了详尽的技术文档和支持服务,确保用户能够顺利进行集成和开发。

    常见问题与解决方案


    1. 问题:如何判断芯片是否进入忙碌状态?
    - 解决方案:通过读取 Status Register 中的 Write In Progress (WIP) 位,如果该位为1则表示芯片处于忙碌状态。
    2. 问题:如何实现数据保护?
    - 解决方案:通过设置 Block Protect (BP2, BP1, BP0) 和 Status Register Protect (SRP) 位,实现对特定区域的数据保护。
    3. 问题:芯片无法正常初始化?
    - 解决方案:检查电源电压是否在推荐范围内,并确保按照正确的时序执行命令。

    总结和推荐


    GD25WD10C/05C 是一款高度可靠且性能优越的串行闪存芯片,特别适合于需要高速读写和低功耗的应用场合。其强大的功能、广泛的兼容性和出色的性价比使其在市场上具有较强的竞争力。强烈推荐在各类嵌入式系统和物联网设备中采用此款芯片。

GD25WD10CEIGR参数

参数
存储容量 1Mb (128K x 8)
最大供电电流 -
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
通用封装 USON-8-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GD25WD10CEIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25WD10CEIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25WD10CEIGR GD25WD10CEIGR数据手册

GD25WD10CEIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
