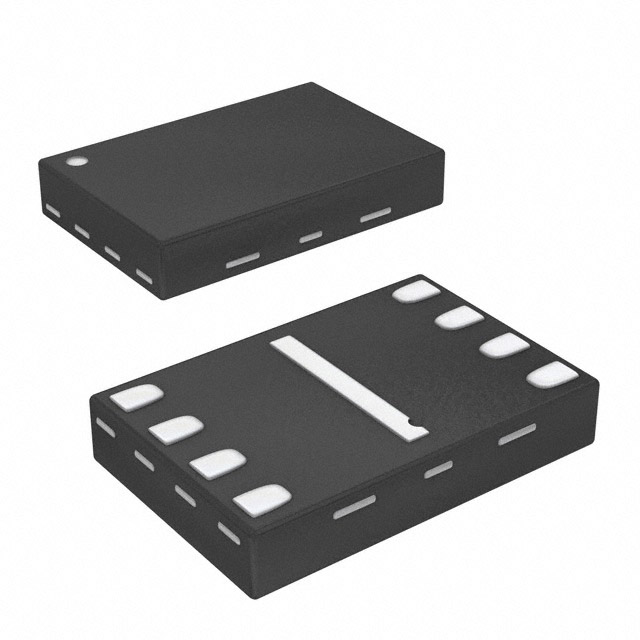

GD25LD20CEIGR

产品分类: 闪存(Flash)
产品描述: 2Mb (256K x 8) 1.65V 2V 50MHz SPI-Dual I/O SON-8-EP 贴片安装,黏合安装
供应商型号: SYE-GD25LD20CEIGR
供应商: 海外现货
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25LD20CEIGR

GD25LD20CEIGR概述

    GD25LD40C/20C Standard and Dual Serial Flash 技术手册

    产品简介


    GD25LD40C/20C 是一款标准和双输出串行闪存芯片,适用于多种存储需求和高速读取应用。它具有4M/2M位的存储容量,支持标准的串行外设接口(SPI)和双输出模式,可以实现快速读取速度和高效的数据传输。该产品主要用于微控制器和嵌入式系统中,广泛应用于数据存储、传感器数据缓存等领域。

    技术参数


    - 存储容量:GD25LD40C为4M位,GD25LD20C为2M位。
    - 页编程时间:典型值为1.6ms。
    - 扇区擦除时间:典型值为150ms。
    - 块擦除时间:典型值为0.5/0.8秒。
    - 芯片擦除时间:典型值为6/3秒。
    - 支持时钟频率:高达50MHz,数据传输速率可达80Mbits/s。
    - 电源电压范围:1.65V至2.0V。
    - 低功耗:典型待机电流为0.1μA,关机电流同样为0.1μA。
    - 数据保留时间:典型值为20年。
    - 最小编程/擦除周期:至少100,000次。
    - 封装选项:提供多种封装形式,如SOP8、DIP8、USON8等。

    产品特点和优势


    - 快速读取和编程:支持高达80Mbits/s的数据传输速率,显著提高系统效率。
    - 灵活架构:采用均匀扇区和块架构,方便用户根据需要选择合适的存储单元。
    - 低功耗设计:具备极低的待机和关机电流,适合便携式设备使用。
    - 高级安全功能:具备写保护和硬件保护模式,有效防止非法操作。
    - 数据保护:提供软件和硬件写保护机制,确保数据的安全性。
    - 兼容性强:支持标准SPI和双输出模式,与多种微控制器兼容。

    应用案例和使用建议


    应用案例:
    - 数据存储:存储传感器采集的数据。
    - 缓存应用:作为临时缓存,加速数据处理。
    - 系统启动代码:存储引导加载程序。
    使用建议:
    - 在进行擦除或编程操作前,确保通过`Write Enable (WREN)`命令设置写使能。
    - 使用`Read Status Register (RDSR)`命令检查状态寄存器,确认操作完成。
    - 根据具体应用需求选择合适的页面或扇区大小,合理规划存储区域。
    - 注意电源管理,避免因电源电压低于阈值导致的自动复位。

    兼容性和支持


    - 兼容性:GD25LD40C/20C与多种微控制器兼容,支持标准SPI和双输出模式。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,包括故障排除指南和常见问题解答。

    常见问题与解决方案


    - Q1: 如何进行擦除操作?
    - A1: 首先发送`Write Enable (WREN)`命令,然后发送相应的`Sector Erase (SE)`或`Block Erase (BE)`命令。

    - Q2: 数据读取时如何获取高速度?
    - A2: 使用`Read Data Bytes At Higher Speed (FAST READ)` (0BH) 或 `Dual Output Fast Read (3BH)`命令。

    - Q3: 如何检查设备状态?
    - A3: 发送`Read Status Register (RDSR)` (05H) 命令,读取状态寄存器内容。

    总结和推荐


    综合评估:
    GD25LD40C/20C 在存储容量、速度、灵活性和安全性方面表现出色,适用于多种应用场景。其快速读取和编程能力、低功耗设计以及丰富的数据保护机制使其在市场上具备较强的竞争力。
    推荐:
    我们强烈推荐使用GD25LD40C/20C。该产品凭借其卓越的性能和广泛的适用性,能够满足大多数微控制器和嵌入式系统的存储需求。无论是工业控制、汽车电子还是消费电子领域,GD25LD40C/20C都是理想的存储解决方案。

GD25LD20CEIGR参数

参数
存储容量 2Mb (256K x 8)
最大供电电流 -
最大时钟频率 50MHz
最大工作供电电压 2V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
接口类型 SPI-Dual I/O
通用封装 SON-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GD25LD20CEIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25LD20CEIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25LD20CEIGR GD25LD20CEIGR数据手册

GD25LD20CEIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
