GD25LQ256DWIGR

产品分类: 闪存(Flash)

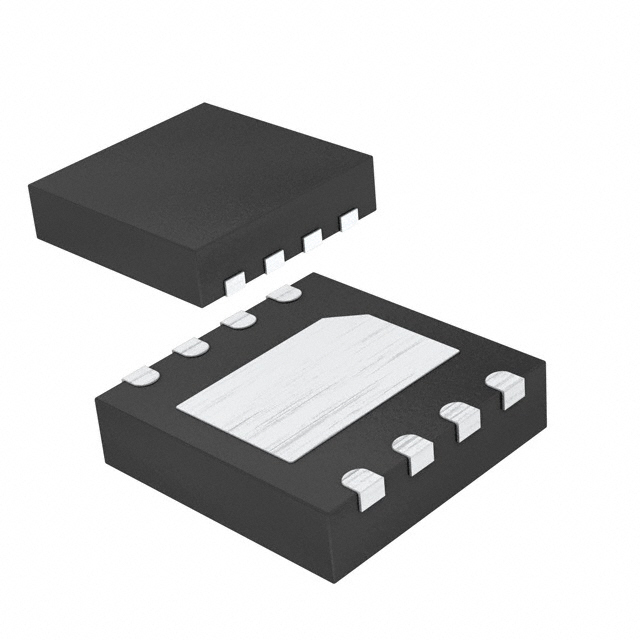

产品描述: 256Mb (32M x 8) 1.65V 20mA 2V 120MHz SPI-Quad I/O WDFN-8(EP) 贴片安装,黏合安装
供应商型号: 14M-GD25LQ256DWIGR WSON8
供应商: 云汉优选
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25LQ256DWIGR

GD25LQ256DWIGR概述


    产品简介


    GD25LQ256D:1.8V Uniform Sector Dual and Quad Serial Flash
    GD25LQ256D是一款256M位的串行闪存芯片,专为高性能存储需求设计。该产品支持标准、双输入输出(Dual I/O)、四输入输出(Quad I/O)以及四路并行接口(QPI)模式,适用于各种需要高速读写操作的应用场合。主要功能包括快读、多页编程、擦除等多种命令支持,适合用于工业控制、物联网设备、可穿戴设备等领域。

    技术参数


    基本规格
    - 容量:256M位(32M字节)
    - 页大小:256字节
    - 擦除时间:
    - 扇区擦除:70毫秒
    - 32KB块擦除:0.16秒
    - 64KB块擦除:0.3秒
    - 芯片擦除:100秒
    - 编程时间:典型值为0.5毫秒
    - 供电电压范围:1.65~2.0V
    - 工作温度范围:标准工作温度范围(根据具体型号而定)
    电气特性
    - 工作频率:最高支持120MHz
    - 数据传输速率:
    - 双I/O模式:最高240M比特/秒
    - 四I/O模式:最高480M比特/秒
    - QPI模式:最高480M比特/秒

    产品特点和优势


    1. 高集成度:支持标准、双I/O、四I/O和QPI模式,提供多种操作方式。
    2. 高速传输:支持高达480M比特/秒的数据传输速率,显著提升数据处理速度。
    3. 灵活架构:均匀扇区和块结构设计,支持快速擦除和编程操作。
    4. 低功耗:支持节能模式,有效降低功耗。
    5. 安全性:提供高级安全特性,如唯一ID认证和2x1024字节的安全寄存器。

    应用案例和使用建议


    应用案例
    - 工业控制:通过GD25LQ256D可以实现快速的数据存储和访问,提高系统的响应速度。
    - 物联网设备:适用于传感器节点,保证数据的实时性和可靠性。
    - 可穿戴设备:小型化、低功耗的设计非常适合穿戴式设备的需求。
    使用建议
    - 系统集成:确保正确配置硬件引脚和软件设置,以便充分发挥其性能。
    - 电源管理:在不使用时启用深度掉电模式,以减少功耗。
    - 错误恢复:合理配置数据保护机制,避免意外情况下的数据丢失。

    兼容性和支持


    - 兼容性:GD25LQ256D兼容标准、双I/O、四I/O和QPI模式,可以与大多数现有系统无缝对接。
    - 技术支持:制造商提供详细的技术文档和客户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何启动深度掉电模式?
    - 解决方案:发送“Deep Power-Down (DP) (B9H)”指令。
    2. 问题:如何在编程期间暂停操作?
    - 解决方案:发送“PROGRAM/ERASE SUSPEND (PES) (75H)”指令。
    3. 问题:如何从深度掉电模式恢复?
    - 解决方案:发送“Release from Deep Power-Down and Read Device ID (RDI) (ABH)”指令。

    总结和推荐


    GD25LQ256D是一款出色的串行闪存芯片,具备高速、低功耗、灵活性强的特点。它不仅在工业控制、物联网、可穿戴设备等多个领域表现出色,还提供了多种配置选项和强大的技术支持。因此,对于追求高性能、高可靠性的应用,强烈推荐使用这款产品。

GD25LQ256DWIGR参数

参数
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 256Mb (32M x 8)
最大供电电流 20mA
最大时钟频率 120MHz
最大工作供电电压 2V
最小工作供电电压 1.65V
组织 -
通用封装 WDFN-8(EP)
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

GD25LQ256DWIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25LQ256DWIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25LQ256DWIGR GD25LQ256DWIGR数据手册

GD25LQ256DWIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
