GD9FU1G8F2AMGI

产品分类: 闪存(Flash)

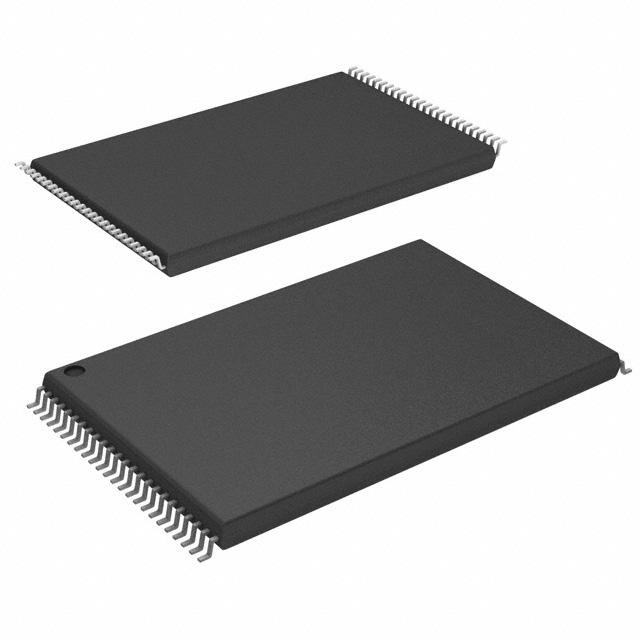

产品描述: 1Gb (128M x 8) 2.7V 15mA 3.6V Parallel TSOP-48 贴片安装
供应商型号: SYE-GD9FU1G8F2AMGI
供应商: 海外现货
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD9FU1G8F2AMGI

GD9FU1G8F2AMGI概述


    产品简介


    GD9Fx1GxF2A是一款由GigaDevice公司生产的单层单元(SLC)闪存芯片,提供两种不同的组织结构:X8和X16。该芯片容量为1Gbit,具备64Mbit的冗余容量。GD9Fx1GxF2A兼容ONFI 1.0标准,适用于各种需要高性能存储的应用场景,如工业控制、数据采集系统和通信设备等。

    技术参数


    - 电源电压:
    - VCC/VCCQ = 1.7 ~ 1.95V (GD9FS)
    - VCC/VCCQ = 2.7 ~ 3.6V (GD9FU)
    - 内存组织:
    - 页面大小:X8: 2K + 128字节;X16: 1K + 64字
    - 块大小:X8: 128K + 8K字节;X16: 64K + 4K字
    - 平面大小:1024块
    - 设备大小:1024块
    - 读写操作时间:
    - 随机读取时间(tR):25us最大
    - 页面程序时间(tPROG):300us典型
    - 块擦除时间(tBERS):3ms典型
    - 功耗:
    - 读取时电流:15mA
    - 编程时电流:15mA
    - 待机时电流:最大50uA(CMOS)
    - 可靠性:
    - 数据保留时间:10年
    - 可编程/擦除周期次数:100K次

    产品特点和优势


    GD9Fx1GxF2A的主要特点包括单层单元技术、高可靠性(100K次P/E循环)、兼容ONFI 1.0标准以及宽广的工作温度范围(-40℃至85℃)。这些特点使得它非常适合于工业级应用,能够在恶劣环境中稳定运行。此外,该芯片还提供了多种封装选项(TSOPI-48、FBGA-63和FBGA-48),以满足不同设计需求。

    应用案例和使用建议


    GD9Fx1GxF2A广泛应用于工业控制、数据采集系统、通信设备等领域。例如,在工业自动化控制系统中,该芯片可用于存储关键参数和日志信息,确保系统的稳定运行。在数据采集系统中,它可以用于高速缓存数据,提高数据处理效率。
    使用建议:
    - 初始化阶段:在使用前,确保通过读取每个块的第一和最后一个页面来创建初始无效块表,以避免对损坏块进行擦除或编程操作。
    - 优化方案:对于频繁读写的应用场景,可以考虑使用缓存程序操作(Cache Program Operation),以减少直接访问数据存储的影响。

    兼容性和支持


    GD9Fx1GxF2A与多种处理器和控制器兼容,可以通过简单的引脚配置(如CE#、RE#、ALE等)实现数据传输。制造商提供详细的技术文档和支持,确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:如何判断某个块是否损坏?
    - 解决方案:读取块的第一个和最后一个页面的第一个字节,如果值不是FFh,则该块可能损坏。具体流程参见“Flow chart to create initial invalid block table”。
    - 问题:如何正确读取设备信息?
    - 解决方案:使用Read ID and ONFI Signature (90H)命令来获取设备的ID和ONFI签名。此外,还可以通过Read Unique ID (EDH)和Read Parameter Page (ECH)命令获取更多设备信息。

    总结和推荐


    GD9Fx1GxF2A凭借其高性能、高可靠性和广泛的兼容性,是一款非常适合工业级应用的闪存芯片。其丰富的功能和灵活的封装选项使其成为许多复杂系统中的理想选择。因此,我们强烈推荐在适合的项目中使用这款产品。

GD9FU1G8F2AMGI参数

参数
存储容量 1Gb (128M x 8)
最大供电电流 15mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 Parallel
通用封装 TSOP-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

GD9FU1G8F2AMGI厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD9FU1G8F2AMGI数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD9FU1G8F2AMGI GD9FU1G8F2AMGI数据手册

GD9FU1G8F2AMGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.7324 ¥ 31.2775
100+ $ 3.72 ¥ 31.1736
250+ $ 3.5836 ¥ 30.0306
500+ $ 3.4844 ¥ 29.1993
960+ $ 3.3852 ¥ 28.368
2880+ $ 3.2116 ¥ 26.9132
库存: 296
起订量: 80 增量: 960
交货地:
最小起订量为:10
合计: ¥ 312.77
