首页  >  产品百科  >  GD25Q127CYIGR

GD25Q127CYIGR

产品分类: 闪存(Flash)

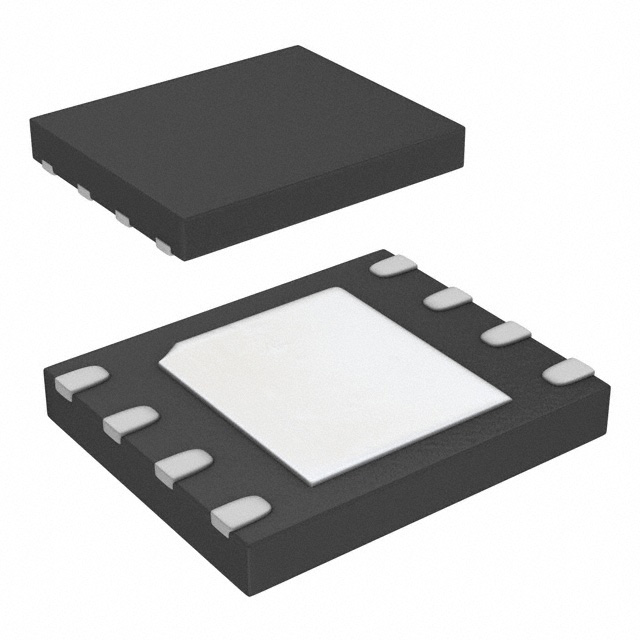

产品描述: 128Mb (16M x 8) 2.7V 3.6V 104MHz SPI-Quad I/O WDFN-8(EP) 贴片安装,黏合安装
供应商型号: 1970-1049-1-ND
供应商: Digi-Key
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25Q127CYIGR

GD25Q127CYIGR概述

    GD25Q127C 128M-bit Dual and Quad Serial Flash 技术手册

    产品简介


    GD25Q127C 是一款高性能的128M-bit(16M字节)串行闪存芯片,支持标准、双路及四路SPI接口,广泛应用于各类存储需求高的嵌入式系统中。它具有高数据传输速率、低功耗以及多种保护机制,适用于各种严苛的应用环境。

    技术参数


    - 存储容量: 16M字节
    - 页面编程时间: 0.5ms(典型值)
    - 扇区擦除时间: 50ms(典型值)
    - 块擦除时间: 0.16/0.3秒(典型值)
    - 芯片擦除时间: 50秒(典型值)
    - 标准SPI接口: SCLK, CS#, SI, SO, WP#, HOLD#/RESET#
    - 双路SPI接口: SCLK, CS#, IO0, IO1, WP#, HOLD#/RESET#
    - 四路SPI接口: SCLK, CS#, IO0, IO1, IO2, IO3
    - 最高时钟频率: 104MHz(标准和双路SPI快速读取模式下,负载电容为30pF)
    - 数据传输速度: 双路I/O高达208Mbit/s,四路I/O高达416Mbit/s
    - 电源电压范围: 2.7V~3.6V
    - 最低耐久性: 100,000次程序/擦除周期
    - 数据保留时间: 20年(典型值)

    产品特点和优势


    - 高速数据传输: 支持双路和四路SPI接口,数据传输速率远高于标准SPI。
    - 灵活的架构: 均匀分区(4K字节)、均匀区块(32K/64K字节),可根据应用需求进行调整。
    - 低功耗设计: 站待电流典型值仅为20μA,掉电电流典型值为1μA。
    - 强大的安全性: 支持软件和硬件写保护,提供128位唯一的设备标识符和安全寄存器。
    - 执行就地(XIP)操作: 支持连续读取,并具备可变长度的数据缓冲区。

    应用案例和使用建议


    - 嵌入式系统存储: 由于其高密度存储和高效能的特点,GD25Q127C特别适合于存储操作系统映像、固件和其他关键数据的应用。
    - 使用建议: 在进行快速读取操作时,推荐使用双路和四路SPI接口以提高数据吞吐量;同时,确保供电稳定,避免因电压波动导致的数据传输错误。

    兼容性和支持


    - 兼容性: 支持标准SPI、双路SPI和四路SPI接口,可与多种主控芯片无缝对接。
    - 封装形式: 提供多种封装选项,包括SOP8、VSOP8、DIP8、SOP16、WSON8和TFBGA等,便于不同尺寸需求的应用场景。

    常见问题与解决方案


    - 问题1: 数据传输不稳定。
    - 解决方案: 检查SPI接口连接是否正确,确保电源电压稳定,可以尝试增加外部去耦电容以减小噪声干扰。
    - 问题2: 存储数据丢失。
    - 解决方案: 检查是否已经设置写保护,若未设置则可能被误写入数据导致原有数据丢失,需重新配置写保护机制。
    - 问题3: 芯片擦除时间过长。
    - 解决方案: 确认当前的操作模式是否为标准模式,如果是,则需要切换到其他更快的擦除模式如扇区擦除或块擦除。

    总结和推荐


    GD25Q127C 以其高速度、高稳定性以及多功能的安全保护机制,在同类产品中表现出色。对于需要高密度、高性能存储解决方案的应用,GD25Q127C无疑是一个理想的选择。无论是嵌入式系统的固件存储还是大型数据集的快速加载,GD25Q127C都能胜任,并且提供了广泛的封装选项以满足不同的集成需求。因此,我们强烈推荐该产品用于需要高性能存储的项目中。

GD25Q127CYIGR参数

参数
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 3.6V
通用封装 WDFN-8(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

GD25Q127CYIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25Q127CYIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25Q127CYIGR GD25Q127CYIGR数据手册

GD25Q127CYIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.231 ¥ 18.852
10+ $ 1.9624 ¥ 16.5819
25+ $ 1.906 ¥ 16.1056
50+ $ 1.7942 ¥ 15.0153
100+ $ 1.7528 ¥ 14.6689
250+ $ 1.6982 ¥ 14.2114
500+ $ 1.657 ¥ 13.8673
1000+ $ 1.6162 ¥ 13.5256
库存: 1590
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.85
