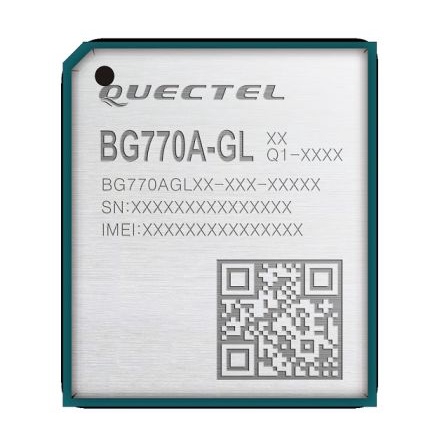

BG770AGLAA-N06-SGNSA

产品分类: 4G/3G/2G/NB模块
产品描述: Quectel 射频模块, 2.6 → 4.8V
供应商型号: SG-BG770AGLAA-N06-SGNSA
供应商: 云汉优选
标准整包数: 1
QUECTEL/上海移远通信 4G/3G/2G/NB模块 BG770AGLAA-N06-SGNSA

BG770AGLAA-N06-SGNSA概述

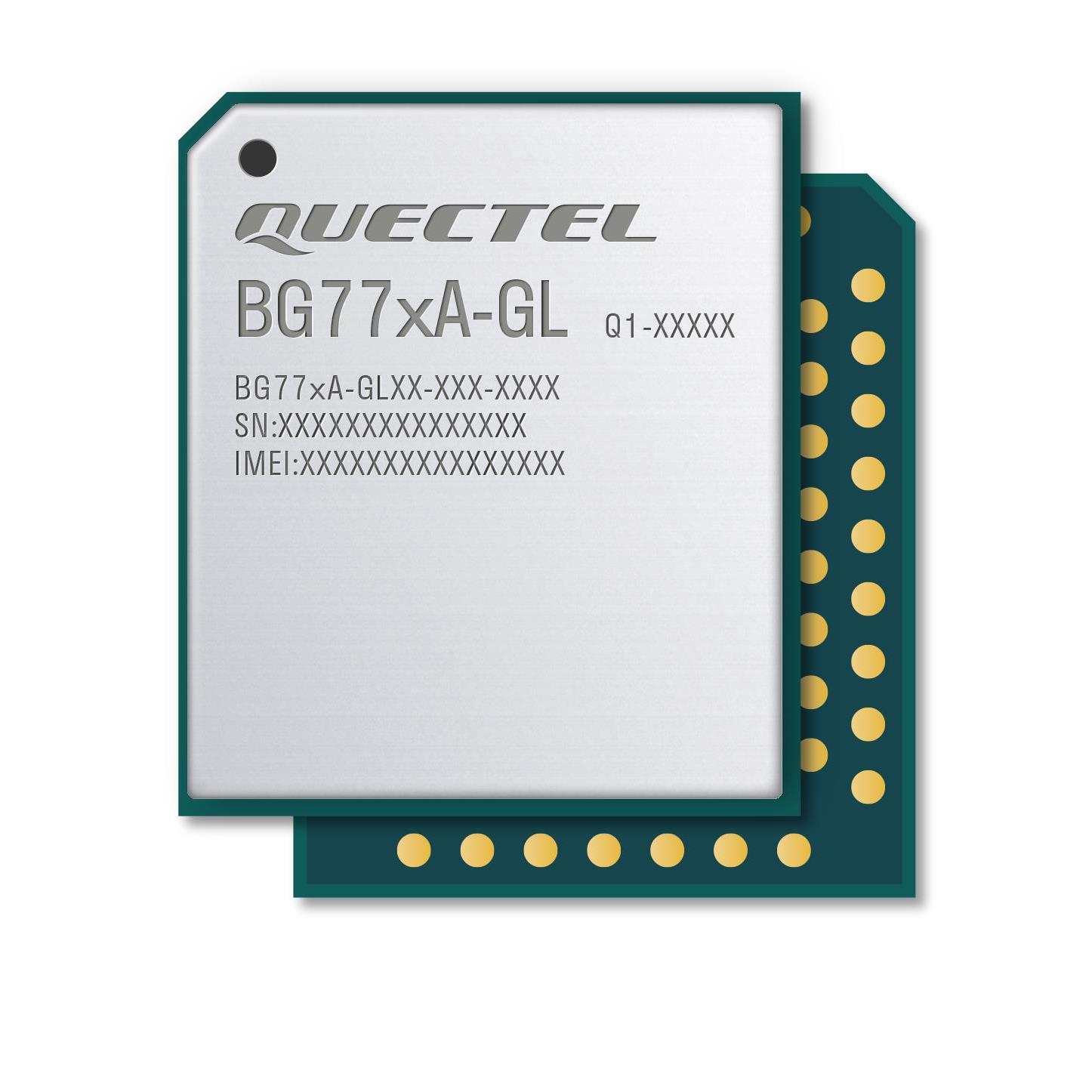

    # Quectel BG77xA-GL LTE Cat M1/NB1/NB2 Module

    产品简介


    Quectel BG77xA-GL是一款面向低功耗广域网络(LPWA)应用的超紧凑型模块,符合3GPP E-UTRA Release 13/14标准。它集成了LTE Cat M1和Cat NB1/ NB2频段,同时内置SIM卡(iSIM)。该模块特别适用于无线POS、智能计量、追踪、可穿戴设备等领域,通过提供稳定的无线连接和定位服务来满足多样化的物联网需求。

    技术参数


    基本信息
    - 型号: BG770A-GL、BG772A-GL、BG773A-GL
    - 尺寸: 14.9 mm × 12.9 mm × 1.9 mm
    - 封装: LGA
    - 温度范围:
    - 操作温度:-35°C 至 +75°C
    - 扩展温度:-40°C 至 +85°C
    频段支持
    - LTE-FDD
    - Cat M1: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28, B66
    - Cat NB1/ NB2: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B28, B66
    - Cat NB2: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B28, B66
    数据速率
    - Rel-13
    - Cat M1: 下行300 kbps / 上行375 kbps
    - Cat NB1: 下行27.2 kbps / 上行62.5 kbps
    - Rel-14
    - Cat M1: 下行588 kbps / 上行1119 kbps
    - Cat NB2: 下行127 kbps / 上行158 kbps
    输出功率
    - 最大输出功率: 23 dBm
    电源特性
    - 输入电压范围:
    - VBATBB: 2.2 V至4.35 V(典型值:3.3 V)
    - VBATRF: 3.1 V至4.2 V(典型值:3.3 V)
    - 电流消耗
    - 省电模式: 1.4 μA
    - 睡眠模式: Cat M1: 1.1 mA (DRX = 1.28 s), 0.06 mA (e-I-DRX = 40.96 s); Cat NB1: 2.2 mA (DRX = 1.28 s), 0.16 mA (e-I-DRX = 40.96 s)
    - 休眠模式+QuecOpen: Cat M1: 1.1 mA (DRX = 1.28 s), 0.06 mA (e-I-DRX = 40.96 s); Cat NB1: 2.2 mA (DRX = 1.28 s), 0.16 mA (e-I-DRX = 40.96 s)

    产品特点和优势


    BG77xA-GL具备许多独特的功能和优势:
    - 超紧凑设计: 尺寸仅为14.9 mm × 12.9 mm × 1.9 mm,适合空间有限的应用。
    - 集成安全功能: 内置安全元素(Integrated Security Elements, ISE),增强安全性。
    - 超低功耗: 支持多种省电模式,显著降低功耗。
    - 丰富的协议支持: 支持众多互联网协议和工业标准接口。
    - 集成SIM卡(iSIM): 简化终端设计,提升可靠性。
    - 强大的定位功能: 内置GPS和GLONASS系统,并支持QuecLocator®定位引擎。
    - 软件支持: 支持QuecOpen®开发框架,简化嵌入式应用开发。

    应用案例和使用建议


    BG77xA-GL广泛应用于各类物联网设备中,例如:
    - 无线POS系统: 实现高效的数据传输和位置追踪。
    - 智能计量设备: 远程监测并报告计量数据。
    - 追踪设备: 在物流、资产管理等领域实现物品的实时监控。
    - 可穿戴设备: 提供稳定可靠的连接,支持健康管理等功能。
    使用建议:
    - 为了确保最佳性能,在设计产品时需合理分配电源管理策略,利用睡眠模式和省电模式降低功耗。
    - 使用QuecOpen® 开发框架进行软件开发,可简化应用程序的开发流程,缩短上市时间。

    兼容性和支持


    - 硬件兼容性: BG77xA-GL采用LGA封装,便于自动化生产。
    - 软件兼容性: 支持多种通信协议,如PPP/TCP/UDP/FTP(S)/HTTP(S)/MQTT(S)等。
    - 技术支持: Quectel提供参考设计、评估工具及及时的技术支持,以帮助用户快速完成产品开发。

    常见问题与解决方案


    - Q: 如何处理模块开机后的初始化问题?
    - A: 请检查供电电压是否符合要求,参考Quectel提供的文档进行初始化设置。

    - Q: 如何进行固件升级?
    - A: 可通过DFOTA(Delta Firmware Upgrade Over The Air)方式实现远程固件升级。

    总结和推荐


    综上所述,Quectel BG77xA-GL是一款功能强大且具有高集成度的模块,具备广泛的频段支持和丰富的功能,特别适用于各类物联网设备中。其超低功耗、优秀的定位能力和丰富的软件支持使其在市场上具有很强的竞争力。因此,强烈推荐给需要高效、可靠无线连接的开发者和企业使用。

BG770AGLAA-N06-SGNSA参数

参数
调制方式 -
芯片平台 -
接口 -
长*宽*高 14.9mm*12.9mm*1.9mm
安装方式 贴片安装
包装方式 卷带包装

BG770AGLAA-N06-SGNSA厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

BG770AGLAA-N06-SGNSA数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 4G/3G/2G/NB模块 QUECTEL/上海移远通信 BG770AGLAA-N06-SGNSA BG770AGLAA-N06-SGNSA数据手册

BG770AGLAA-N06-SGNSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 70.8
30+ ¥ 68.44
100+ ¥ 66.08
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.8
直接购买
加入购物车
