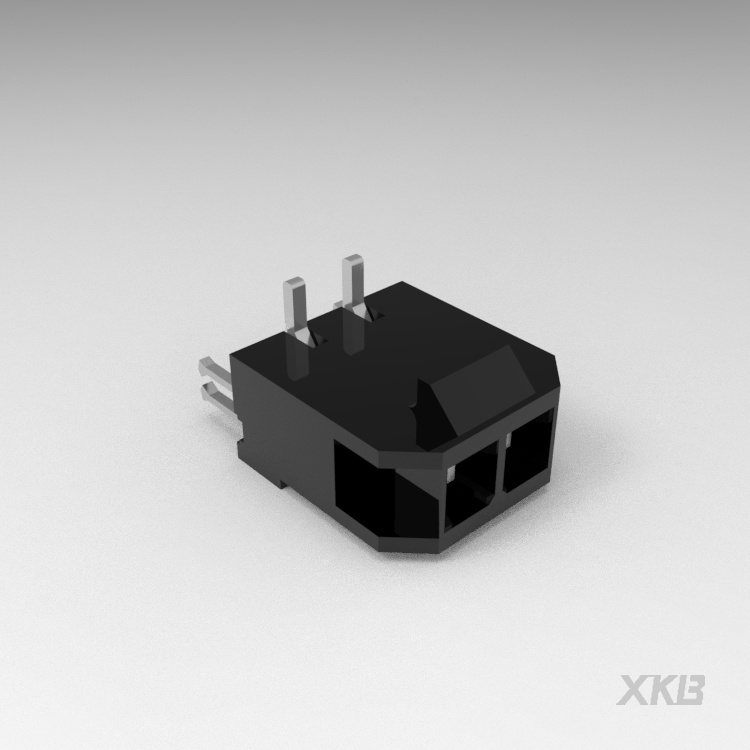

X3025WVS-02C-LPSW

产品分类: 矩形连接器 - 外壳
产品描述: 3.00mm 线对线连接器(MX43020/43025)针座,立贴,单排,,带鱼叉,LCP料,雾锡,02P
供应商型号: X3025WVS-02C-LPSW
供应商: 云汉优选
标准整包数: 250
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 X3025WVS-02C-LPSW

X3025WVS-02C-LPSW概述


    产品简介


    X3025WVS-XXC-66SN 系列是适用于多种电子应用场合的高性能连接器。它具有出色的电压和电流承载能力,且通过了严格的绝缘和接触电阻测试。该系列连接器采用高品质材料制成,如UL 94V-0认证的PA66和LCP材料,确保其在高温和恶劣环境下的可靠性和耐用性。
    主要功能
    - 高可靠性:耐高温、高压、强腐蚀性气体和液体环境。
    - 易于焊接:180度焊角设计,便于自动化焊接过程。
    - 强化绝缘:高绝缘电阻保证信号传输的稳定性。
    - 高电流和电压承载:适合工业级高功率电路。

    应用领域
    - 工业自动化控制系统
    - 电机驱动系统
    - 通讯设备
    - 汽车电子系统
    - 家用电器控制板

    技术参数


    - 尺寸(mm)
    - A: 0.6±0.1
    - B: 3.00±0.10
    - C: 1.27

    - 材质
    - 外壳材料:PA66 和 LCP
    - 接触材料:镀锡黄铜
    - 焊接端子材料:镀锡黄铜
    - 电气特性
    - 电压等级:250V AC / DC
    - 电流等级:5A AC / DC
    - 耐压等级:1000V AC/分钟
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤10mΩ
    - 环境测试后接触电阻:≤20mΩ
    - 温度范围:-25°C ~ +85°C

    产品特点和优势


    1. 优异的耐温性能:可在极端温度下保持稳定运行,确保长期使用寿命。
    2. 出色的接触稳定性:采用镀锡黄铜材料和独特的连接结构,提供优异的接触可靠性。
    3. 易于安装:标准化的外形设计及焊角角度,方便自动化装配。
    4. 多样化规格:提供多种规格型号,适用于各种不同需求的应用场合。
    5. 高安全性:通过UL认证,符合严格的安全标准。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中作为动力分配点。
    - 用于汽车电子系统的信号传输接口。
    - 作为通信设备内部信号和电源连接的终端点。
    使用建议
    - 在安装过程中确保焊接端子与焊盘对齐以避免虚焊。
    - 连接器应远离热源以减少温升影响。
    - 使用适当的工具进行插拔操作,防止接触针弯曲。

    兼容性和支持


    兼容性
    - X3025WVS-XXC-66SN 连接器可与多种PCB布局兼容,尤其是标准尺寸的印刷电路板。
    - 支持自动焊接工艺,适用于SMT表面贴装技术。
    厂商支持
    - 厂商提供详尽的技术文档和培训服务。
    - 可获取快速响应的技术支持团队。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查焊接端子是否与PCB良好焊接,确保没有氧化层。

    2. 问题:连接器松动
    - 解决方案:使用适当的紧固工具重新固定连接器,必要时更换老化部件。

    3. 问题:无法插入或拔出连接器
    - 解决方案:仔细检查连接器与插座之间的公差配合,确保正确对齐。

    总结和推荐


    总体而言,X3025WVS-XXC-66SN 连接器是一款集高可靠性、易用性和广泛的适用性于一体的优秀产品。无论是面对极端环境还是要求高的应用场合,它都能表现出色。因此,我强烈推荐该产品用于需要高精度和高稳定性的电子设备中。

X3025WVS-02C-LPSW参数

参数
类型 -
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
通用封装 SMD,P=3mm

X3025WVS-02C-LPSW厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X3025WVS-02C-LPSW数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 XKB CONNECTIVITY/中国星坤 X3025WVS-02C-LPSW X3025WVS-02C-LPSW数据手册

X3025WVS-02C-LPSW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 1.6367
750+ ¥ 1.5685
1250+ ¥ 1.5412
7500+ ¥ 1.473
库存: 250
起订量: 250 增量: 250
