U224-051N-3GRA035

产品分类:
产品描述:
供应商型号: U224-051N-3GRA035
供应商: 云汉优选
标准整包数: 450

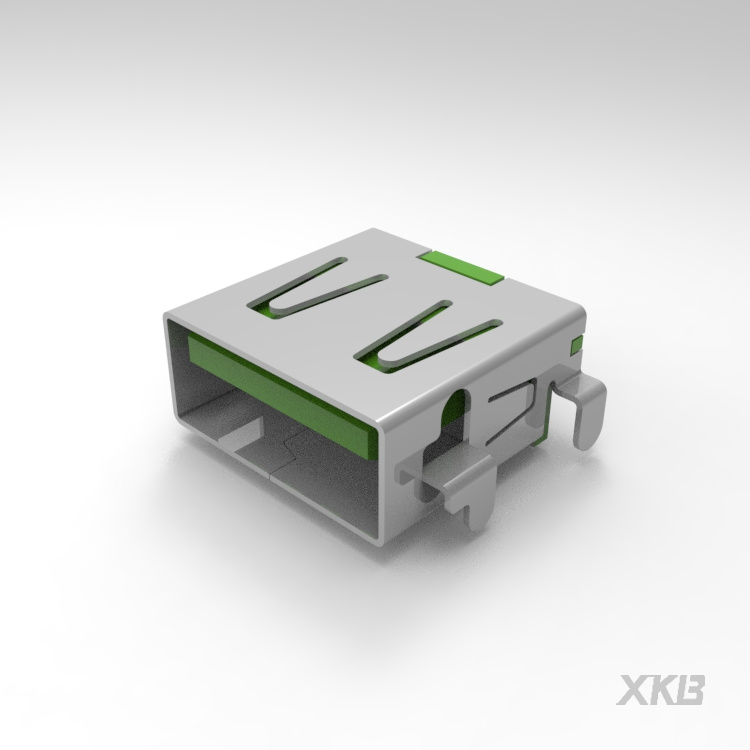

XKB CONNECTIVITY/中国星坤  U224-051N-3GRA035

U224-051N-3GRA035概述


    产品简介


    产品名称: USB 2.0 连接器
    型号: U224-05XN-3GRA035
    制造商: XKB Industrial Precision Co., Limited
    该产品是一款高精度设计的USB 2.0连接器,专为需要高性能和可靠性的电子设备设计。其主要功能是实现设备之间的高速数据传输和电力传输。广泛应用于计算机外设、消费电子设备、工业控制设备等领域。

    技术参数


    | 参数类别 | 规格/值 |

    | 尺寸范围 | L≤4mm, 4mm63mm |
    | 角度公差 | ±0.3° ~ ±0.5° |
    | 材料规范 | Housing: PA10T, UL94V-0; 接触件: 铜合金(C7025);前壳: 不锈钢(SUS201) |
    | 表面处理 | Ni 50μ" min.(终端),Au电镀(功能性接触区域),Ni 30μ" min.(前壳) |
    | 插入力 | ≤3.5Kgf |
    | 拔出力 | ≥1.02Kgf |
    | 耐久性 | 1500次循环 |
    | 电流额定值 | VBUS & GND引脚: 5A max;其他引脚: 0.25A max |
    | 接触电阻 | VBUS & GND引脚: ≤30mΩ/pin;其他引脚: ≤50mΩ/pin |
    | 绝缘电阻 | ≥100MΩ |
    | 耐压性能 | AC 100V, 1分钟 |
    | 工作温度范围 | -25℃至+85℃ |

    产品特点和优势


    1. 高精度设计:采用先进的制造工艺,确保连接器的稳定性和一致性。
    2. 多材料组合:Housing选用PA10T,兼具强度和阻燃性;接触件采用高导电铜合金。
    3. 优异的耐用性:经受1500次插拔测试,满足长期使用需求。
    4. 卓越的电气性能:低接触电阻和高绝缘性能,保证高效的数据传输。
    5. 环保合规:符合RoHS标准,满足现代电子产品的绿色要求。
    这些特点使该产品在市场上具有较强的竞争力,特别适合对可靠性要求极高的应用场景。

    应用案例和使用建议


    应用场景:
    - 笔记本电脑及外围设备
    - 智能手机和平板电脑
    - 工业自动化设备
    使用建议:
    - 在安装过程中,确保PCB布局与推荐的设计一致,避免焊点偏移。
    - 避免过度弯曲连接器尾部,以免损坏内部结构。
    - 定期清洁接口区域,防止灰尘和污垢影响信号传输质量。

    兼容性和支持


    该连接器支持主流USB 2.0协议,可与其他标准设备无缝对接。制造商提供全面的技术支持和售后服务,包括样品申请、定制化设计和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时阻力过大 | 检查引脚是否变形或PCB焊盘是否有异物。 |
    | 数据传输不稳定 | 确保连接器和主机端口均无松动,并检查供电电压。 |
    | 耐久性不足 | 避免频繁插拔,按照推荐的使用频率操作。 |

    总结和推荐


    综合来看,这款USB 2.0连接器以其高精度、优异的电气性能和可靠的机械性能,成为一款值得信赖的产品。无论是从技术指标还是实际应用效果来看,它都展现了卓越的品质和适用性。因此,对于需要高性能连接解决方案的用户,强烈推荐使用这款产品。

U224-051N-3GRA035参数

参数
安装方式 板安装

U224-051N-3GRA035厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U224-051N-3GRA035数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U224-051N-3GRA035 U224-051N-3GRA035数据手册
