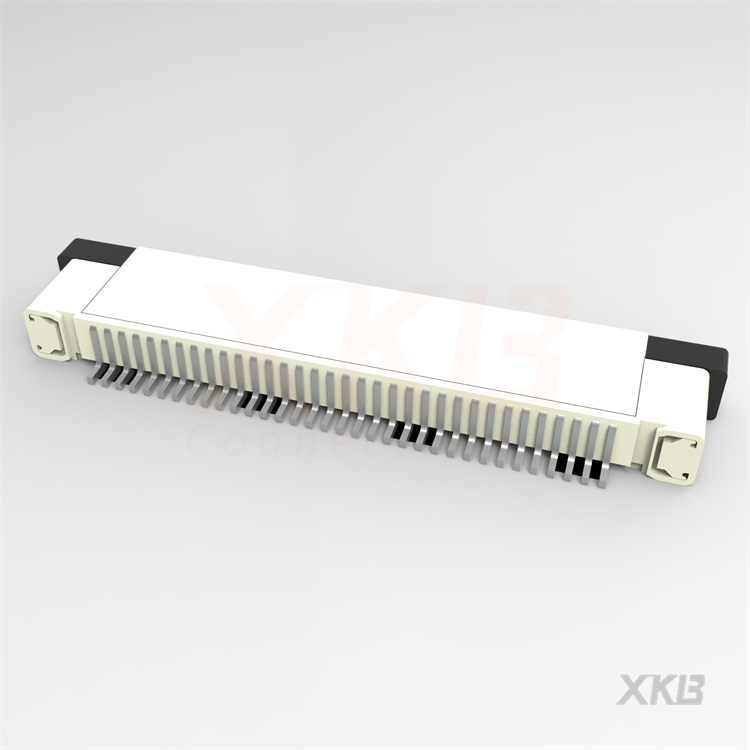

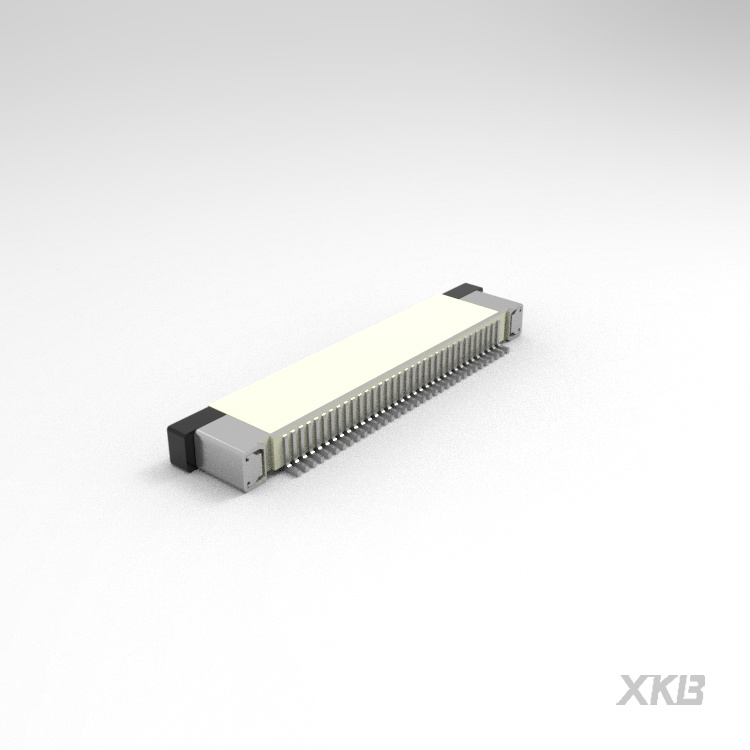

X05B20U34G

产品分类:
产品描述:
供应商型号: X05B20U34G
供应商: 云汉优选
标准整包数: 2000
XKB CONNECTIVITY/中国星坤  X05B20U34G

X05B20U34G概述

    XKB工业精密有限公司FPC连接器技术手册

    1. 产品简介


    FPC连接器(型号:X05B20UXX)是由XKB工业精密有限公司生产的精密电子元器件。该连接器主要用于柔性印刷电路板(Flexible Printed Circuit,简称FPC)与印刷电路板(Printed Circuit Board,简称PCB)之间的连接。它广泛应用于消费电子、通信设备、计算机、汽车电子等领域,提供可靠的电气连接和信号传输。

    2. 技术参数


    | 参数 | 值 |

    | 触点数量 | 4-67个触点 |
    | 芯片间距 | 0.5毫米 |
    | 高度 | 2.0毫米 |
    | 终端材料 | 磷青铜 |
    | 固定钉材料 | 磷青铜 |
    | 外壳材料 | LCP (UL94V-0) |
    | 滑块材料 | LCP (UL94V-0) |
    | 端子电镀 | 镍/金闪镀 |
    | 插入力 | 0.3N-0.8N |
    | 拔出力 | 0.2N-0.5N |
    | 工作温度范围 | -40°C到+85°C |
    | 电气特性 | 电压: 5V |
    电流: 1A |
    | 连接器尺寸 | 长: 16.60mm |
    宽: 15.60mm |
    高: 2.00mm |

    3. 产品特点和优势


    - 高可靠性:FPC连接器采用磷青铜材质的终端和固定钉,确保长期稳定工作。
    - 高密度设计:支持4至67个触点,适用于紧凑空间的应用需求。
    - 高精度制造:通过先进的加工工艺确保触点间距精确到0.5毫米,满足精密要求。
    - 宽温度范围:可在-40°C至+85°C的工作温度范围内可靠运行,适应多种环境。
    - 优良的电镀处理:镍/金闪镀处理,提高导电性能并增强耐腐蚀性。

    4. 应用案例和使用建议


    FPC连接器广泛应用于智能手机、平板电脑、智能手表、数码相机、打印机、便携式医疗设备等设备中。为了充分发挥其性能,建议:
    - 在安装前仔细检查连接器和FPC的清洁情况,避免灰尘和污物影响电气连接。
    - 严格按照手册中的焊接和组装步骤操作,确保正确的装配方向和位置。
    - 定期进行性能测试,确保连接器始终处于良好的工作状态。

    5. 兼容性和支持


    - 兼容性:FPC连接器可与其他符合标准的FPC和PCB兼容,适用于各种不同的应用场景。
    - 支持和维护:XKB工业精密有限公司为用户提供全方位的技术支持和售后服务,包括产品安装指导、故障排查和定期维护等。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决办法:检查触点是否有氧化现象,必要时重新清洁并涂抹导电润滑脂。
    - 问题2:连接器频繁松动。
    - 解决办法:确保连接器安装稳固,且插入力和拔出力符合技术规范。
    - 问题3:连接器过热。
    - 解决办法:检查连接器负载是否超过额定值,避免长时间超负荷使用。

    7. 总结和推荐


    XKB工业精密有限公司的FPC连接器凭借其高可靠性、高密度设计、优良的电镀处理和宽温度范围等特点,在多个行业得到了广泛应用。它不仅满足了用户的精密连接需求,还提供了卓越的性能和可靠性。因此,我强烈推荐使用这款FPC连接器,以提升您的电子设备的性能和使用寿命。

X05B20U34G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U34G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U34G X05B20U34G数据手册

X05B20U34G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.392
6000+ ¥ 1.334
10000+ ¥ 1.3108
12000+ ¥ 1.2528
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2784
