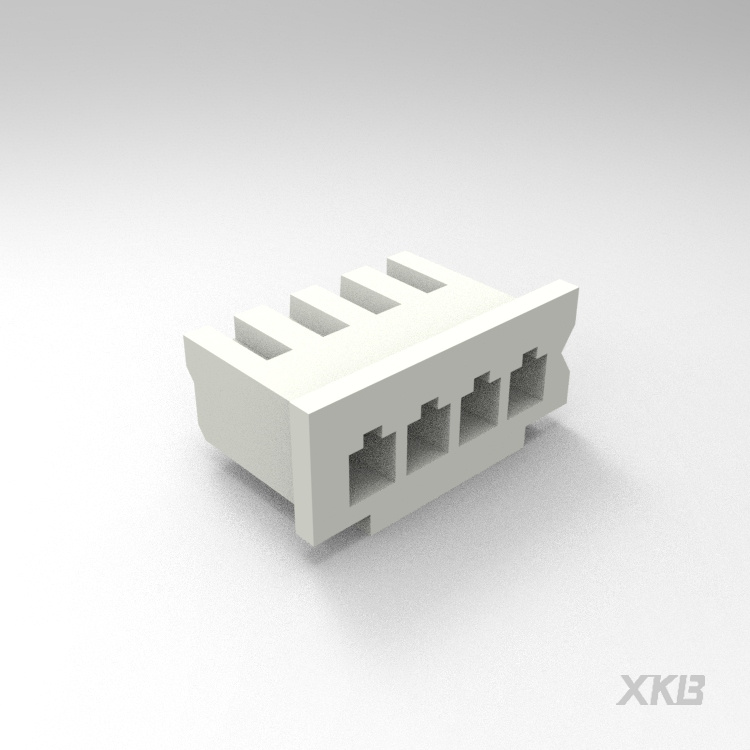

X8821HM-04-N0

产品描述:
供应商型号: 14M-X8821HM-04-N0
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 插座/母插口 X8821HM-04-N0

X8821HM-04-N0概述

    2.5mm Crimp Style Connectors X8821HM-XX-N0 技术手册解析

    1. 产品简介


    2.5mm Crimp Style Connectors X8821HM-XX-N0 是一种高性能连接器,专为各种电气和电子设备提供可靠的电气连接。这类连接器主要用于工业自动化、通信系统、汽车电子等领域。其主要功能是确保电路的安全和高效连接,通过标准化的设计和高质量的材料实现长期稳定运行。

    2. 技术参数


    - 电压等级:250 V AC / DC
    - 电流等级:3A AC / DC
    - 耐压等级:1000V AC/分钟
    - 温度范围:-40°C 至 +85°C
    - 绝缘电阻:≥1000 MΩ
    - 接触电阻:≤10 mΩ(环境测试后 ≤20 mΩ)
    - 尺寸(mm):A ±0.2, B ±0.3, C ±0.3, L ≤ 4 时 ±0.5, 4 < L ≤ 16 时 ±0.4, L > 16 时 ±0.3
    - 标记描述:X8821HM-XX-N0 的系列号分类为 HM-HSG,外观类型为普通。

    3. 产品特点和优势


    X8821HM-XX-N0 具有多项显著的技术特点和优势,包括但不限于:
    - 高电压和电流等级,能够满足多种严苛的工业环境需求。
    - 出色的温度适应性,能够在极端环境下保持稳定。
    - 卓越的绝缘和接触电阻性能,保证了电气连接的可靠性。
    - 高质量的 PA66 94V-0 材料,具备出色的耐热性和机械强度。
    这些特点使得 X8821HM-XX-N0 在工业自动化、通信系统和汽车电子等领域具有极高的市场竞争力和应用价值。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:适用于工厂自动化系统中的控制信号传输。
    - 通信系统:用于路由器、交换机等网络设备的内部连接。
    - 汽车电子:可用于车身电子控制单元(ECU)之间的连接。
    使用建议:
    - 确保连接器在安装前经过适当的清洁处理,以避免污染导致的接触不良。
    - 在高温或低温环境下使用时,需特别注意连接器的性能变化。
    - 定期检查连接器的接触电阻,确保其始终保持在较低水平。

    5. 兼容性和支持


    X8821HM-XX-N0 连接器与其他同类规格的产品兼容,可方便地与其他品牌的标准连接器配合使用。厂家提供了全面的技术支持和售后服务,包括安装指南、维修手册和技术咨询服务。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:重新清洁连接器端子,并确保安装正确,再进行测试。

    - 问题:连接器出现高温现象。
    - 解决方案:检查是否超过了电流或电压额定值,如是则需更换更合适的连接器或调整电流。

    7. 总结和推荐


    X8821HM-XX-N0 作为一种高性能的连接器,在多个方面表现出色,尤其适合于工业自动化、通信系统和汽车电子等高要求的应用场景。其优良的电气特性和广泛的温度适应性使其成为众多工程师和设计师的理想选择。总体而言,强烈推荐使用这款连接器,以确保您的项目能够顺利进行并长期稳定运行。
    以上是对2.5mm Crimp Style Connectors X8821HM-XX-N0 技术手册的全面解析,希望能帮助您更好地了解和使用该产品。

X8821HM-04-N0参数

参数
防护等级 -
间距-配接 -
针脚数 -
额定电流 -
排数 -
触头镀层厚度 - 配接 -
类型 -
触头镀层 - 配接 -
颜色 -

X8821HM-04-N0厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X8821HM-04-N0数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 插座/母插口 XKB CONNECTIVITY/中国星坤 X8821HM-04-N0 X8821HM-04-N0数据手册

X8821HM-04-N0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0362
1000+ ¥ 0.0341
3000+ ¥ 0.0304
30000+ ¥ 0.0255
60000+ ¥ 0.0222
200000+ ¥ 0.0213
库存: 1189
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 3.62
