X05B20U24G

产品分类:
产品描述:
供应商型号: X05B20U24G
供应商: 云汉优选
标准整包数: 2000

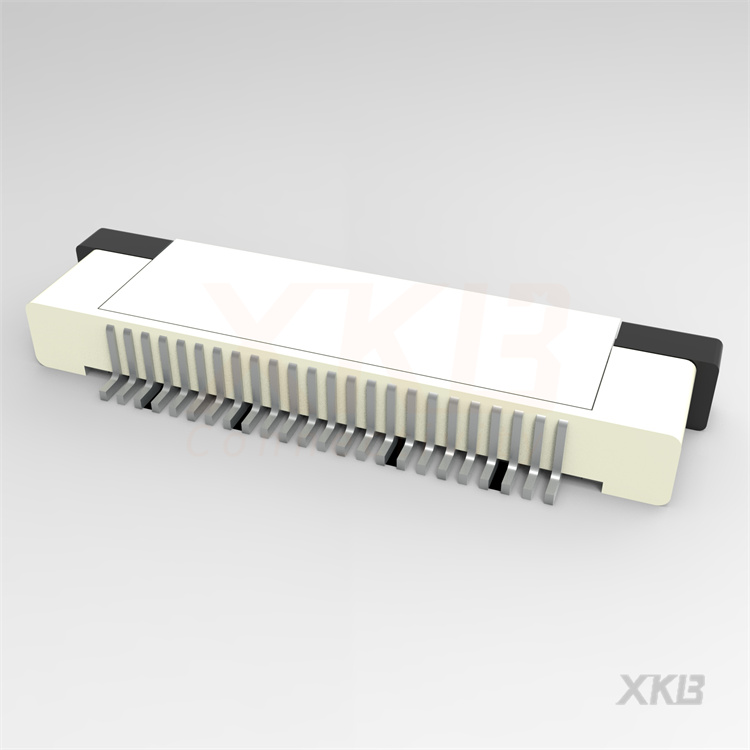

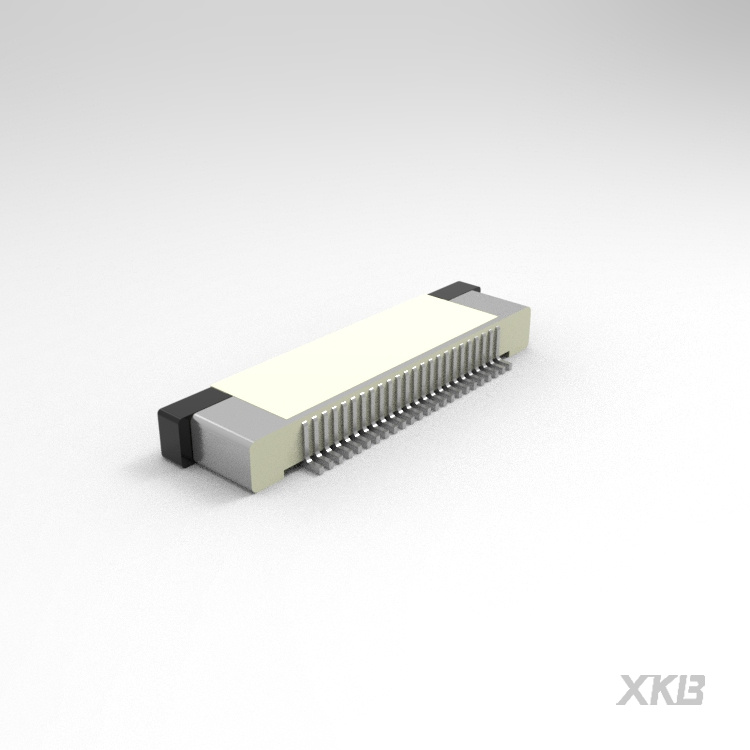

XKB CONNECTIVITY/中国星坤  X05B20U24G

X05B20U24G概述

    XKB Industrial Precision FPC Connector X05B20UXXX 技术手册解析

    1. 产品简介


    产品类型:柔性印刷电路(Flexible Printed Circuit, FPC)连接器
    主要功能:提供可靠的信号传输接口,适用于柔性电路板与刚性电路板或其他电子组件之间的连接。
    应用领域:广泛应用于智能手机、平板电脑、智能穿戴设备、医疗器械和工业控制等领域。

    2. 技术参数


    | 参数项 | 规格值 |

    | 针数 | 4-67 PIN |
    | 接触方式 | 上接触(U)、低接触(L)、双面接触(D)、翻转双面接触(H) |
    | 端子材料 | 磷青铜 |
    | 固定钉材料 | 磷青铜 |
    | 壳体材料 | LCP (UL94V-0) |
    | 滑块材料 | LCP (UL94V-0) |
    | 推荐FPC尺寸 | 0.5 mm |
    | 轨道高度 | 2.0 mm |
    | 接触压力 | 1.30 mm |
    | 连接器厚度 | 0.50 mm |
    | 焊接类型 | 表面贴装(SMT) |

    3. 产品特点和优势


    - 高可靠性:磷青铜端子和LCP材料确保连接器具有优异的导电性和机械强度。
    - 多样化的接触方式:上接触、低接触、双面接触及翻转双面接触满足不同应用需求。
    - 紧凑设计:体积小巧,特别适合空间受限的应用场合。
    - 出色的环境适应性:UL94V-0等级的LCP材料提供优异的阻燃性。

    4. 应用案例和使用建议


    - 智能手机:连接主板和屏幕柔性电路板,减少设备厚度,提升整体美观度。
    - 医疗器械:连接传感器和控制面板,确保信号稳定传输,提高设备准确性。
    - 工业控制:用于自动化生产线上的柔性电路板,保障控制系统正常运行。
    使用建议:
    - 在组装过程中确保接触针无变形,以避免接触不良。
    - 安装时需注意防静电措施,以免损坏敏感组件。
    - 定期检查连接器的状态,如有磨损及时更换。

    5. 兼容性和支持


    该产品与多种柔性电路板兼容,如0.5 mm间距的FPC。厂商提供全面的技术支持和售后保障,包括详细的安装指南和故障排查手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查端子是否有变形,重新安装 |
    | 信号不稳定 | 确认焊点无虚焊,检查线路板是否接触良好 |
    | 环境适应性差 | 更换为具有UL94V-0等级材料的产品 |

    7. 总结和推荐


    综合评估:XKB Industrial Precision的FPC连接器X05B20UXXX以其卓越的可靠性和广泛的应用范围,在市场上具有显著的竞争力。特别是在需要紧凑设计和高可靠性的应用场合,此款连接器尤为适用。
    推荐意见:鉴于其多样的接触方式和出色的性能表现,强烈推荐在各种灵活电路连接需求的场合使用该产品。

X05B20U24G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U24G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U24G X05B20U24G数据手册

X05B20U24G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.104
6000+ ¥ 1.058
10000+ ¥ 1.0396
12000+ ¥ 0.9936
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2208
直接购买
加入购物车
