X05B20U54G

产品分类:
产品描述:
供应商型号: X05B20U54G
供应商: 云汉优选
标准整包数: 2000

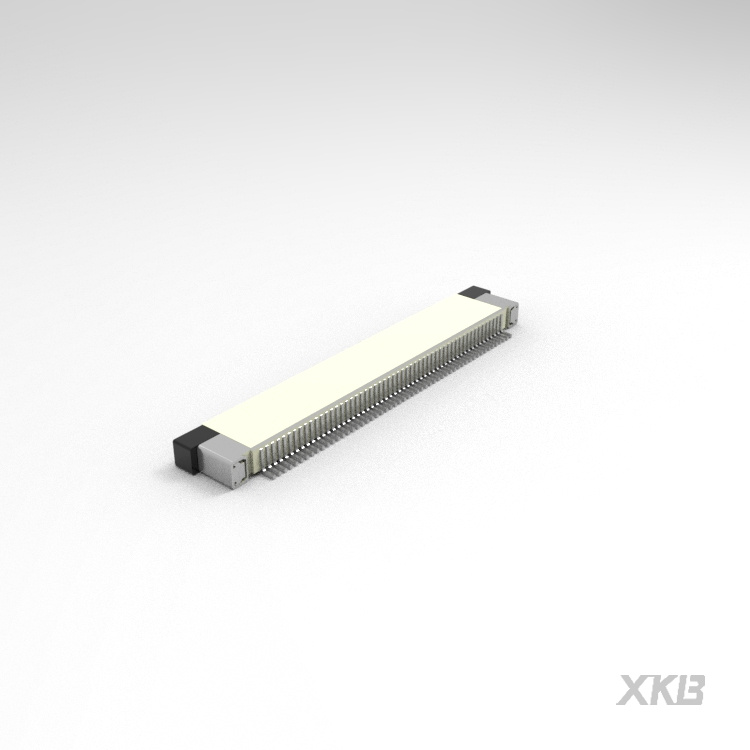

XKB CONNECTIVITY/中国星坤  X05B20U54G

X05B20U54G概述

    电子元器件产品技术手册解析
    本文将对一款名为X05B20UXXX的FPC连接器的技术手册进行详细解析,并从多个角度全面介绍该产品。

    1. 产品简介

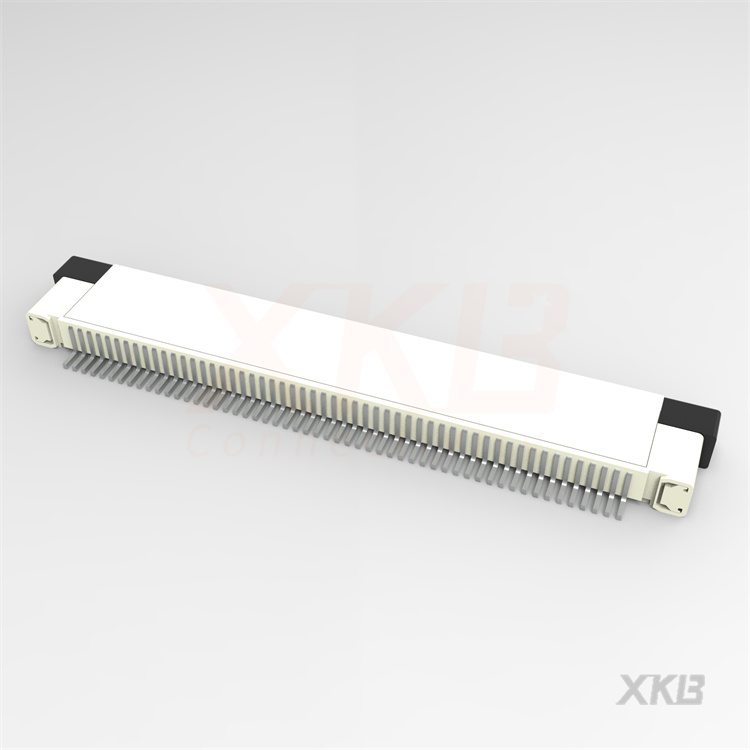

    X05B20UXXX是一款专为柔性印刷电路板(FFC/FPC)设计的连接器,它适用于各种高密度应用场合。这款连接器具有多种终端数量选择,包括4到67PIN的不同配置。通过其独特的上接触式和低接触式SMT装配方式,该连接器能够在不同类型的柔性电路板上实现稳定的电气连接。

    2. 技术参数


    | 参数 | 值 |

    | 终端材料 | 磷青铜 |
    | 安装钉材料 | 磷青铜 |
    | 外壳材料 | LCP (UL94V-0) |
    | 滑块材料 | LCP (UL94V-0) |
    | 间距 | 0.5mm |
    | 高度 | 2.0mm |
    | 接触点数量 | 4至67个 |

    3. 产品特点和优势


    - 高强度耐用性:磷青铜材料保证了连接器在高密度应用中的持久性和可靠性。
    - 多样化配置:可选的4至67PIN数量,适应多种不同的柔性电路板需求。
    - 优异的电气性能:采用LCP材料制成的外壳和滑块,提供了卓越的绝缘和耐热性能。
    - 简便的安装方式:通过低接触式和上接触式SMT装配,简化了产品的组装过程,提高了生产效率。

    4. 应用案例和使用建议


    该连接器广泛应用于消费电子、便携设备和通讯设备等领域。例如,在手机和平板电脑中,可以用来连接显示器与主板之间的柔性电缆。为了确保连接器的最佳性能,建议按照制造商提供的安装指南进行精确安装,并注意保持连接器清洁以避免灰尘和其他杂质的干扰。

    5. 兼容性和支持


    该连接器与市面上常见的柔性电路板完全兼容,且制造商提供详细的使用说明书和技术支持服务。此外,用户还可以通过官方渠道获取额外的售后服务,包括维修和替换服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确安装并清洁连接部位 |
    | 信号传输不良 | 检查连接器是否正确接地和配线 |
    | 持久使用后接触不良 | 更换损坏的连接器部件 |

    7. 总结和推荐


    总体而言,X05B20UXXX连接器凭借其坚固耐用的设计、多样化的配置选项以及出色的电气性能,在市场上的竞争力显著。无论是作为开发新项目的选择还是替换现有解决方案,它都表现出色。因此,强烈推荐在需要高密度柔性电路板连接的应用中使用此款连接器。

X05B20U54G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U54G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U54G X05B20U54G数据手册

X05B20U54G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.04
6000+ ¥ 1.955
10000+ ¥ 1.921
12000+ ¥ 1.836
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4080
直接购买
加入购物车
