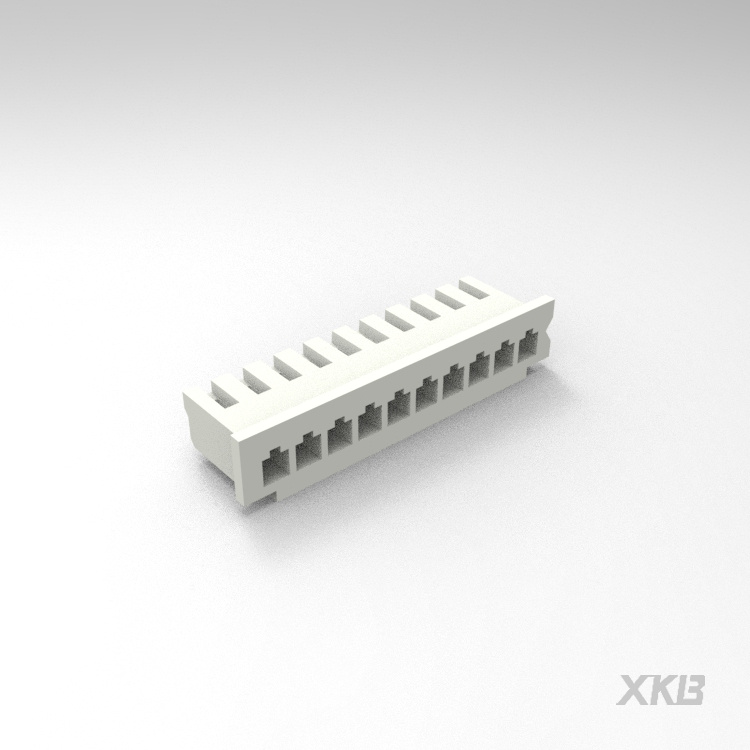

X8821HM-10-N0

产品分类: 端子 - 端子壳体
产品描述:
供应商型号: 14M-X8821HM-10-N0 DIP
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 端子 - 端子壳体 X8821HM-10-N0

X8821HM-10-N0概述


    产品简介


    2.5mm Crimp Style Connectors (型号:X8821HM-XX-N0) 是一款适用于多种电子设备的连接器,广泛应用于工业自动化、通信设备、家用电器等多个领域。该连接器主要用于实现电路之间的安全可靠连接,确保电力和信号的高效传输。其紧凑的设计使得它非常适合在空间受限的应用场合中使用。

    技术参数


    以下是 X8821HM-XX-N0 连接器的主要技术规格和技术参数:
    | 参数 | 规格 |

    | 额定电压 | 250 V AC / DC |
    | 额定电流 | 3A AC / DC |
    | 耐压测试 | 1000V AC/分钟 |
    | 工作温度范围 | -40°C ~ +85°C |
    | 绝缘电阻 | ≥1000MΩ |
    | 接触电阻(初始) | ≤10mΩ |
    | 接触电阻(老化后) | ≤20mΩ |
    | 材料 | PA66 94V-0 |
    | 尺寸 | A:2.50mm, B:5.00mm ~ 42.50mm |

    产品特点和优势


    1. 高可靠性:额定电压和电流较高,能够适应各种恶劣环境下的应用。
    2. 广泛的工作温度范围:-40°C 到 +85°C 的宽泛温度范围使其适用于各种极端条件。
    3. 高绝缘性能:绝缘电阻高达 1000MΩ,保证电气安全。
    4. 优异的接触性能:接触电阻极低,保证电力和信号传输的稳定性和高效性。
    5. 材料选择:采用 UL 94V-0 等级的尼龙材料,具有良好的耐热性和阻燃性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:如生产线上的传感器和执行器之间。
    - 通信设备:用于路由器和交换机的内部连接。
    - 家用电器:如空调、冰箱等家电设备的控制板连接。
    使用建议
    1. 在安装前,确保电路和设备已断电,避免意外触电。
    2. 安装时需注意接线顺序,确保正负极正确。
    3. 定期检查连接器是否有松动或损坏,必要时及时更换。

    兼容性和支持


    X8821HM-XX-N0 连接器与多种标准规格的电线兼容,如 X8821W 和 X8821TF 系列终端。厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:安装过程中发现接触电阻高
    - 解决方法:重新安装确保连接稳固,使用合适的工具进行压接。
    2. 问题:长期使用后发现电气连接不稳定
    - 解决方法:定期检查并清理连接器,必要时更换新的连接器。

    总结和推荐


    综上所述,2.5mm Crimp Style Connectors (型号:X8821HM-XX-N0) 具有出色的电气性能和可靠性,适用于多种严苛的应用环境。我们强烈推荐这款连接器给需要高效、可靠电力和信号传输的客户。

X8821HM-10-N0厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X8821HM-10-N0数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 端子 - 端子壳体 XKB CONNECTIVITY/中国星坤 X8821HM-10-N0 X8821HM-10-N0数据手册

X8821HM-10-N0封装设计

查看详情并下载
Symbol
Footprint
3D Model
