U263-163N-4WS1735

产品分类:
产品描述: Type-C,USB 3.1 1 16P 母头
供应商型号: U263-163N-4WS1735
供应商: 云汉优选
标准整包数: 1000

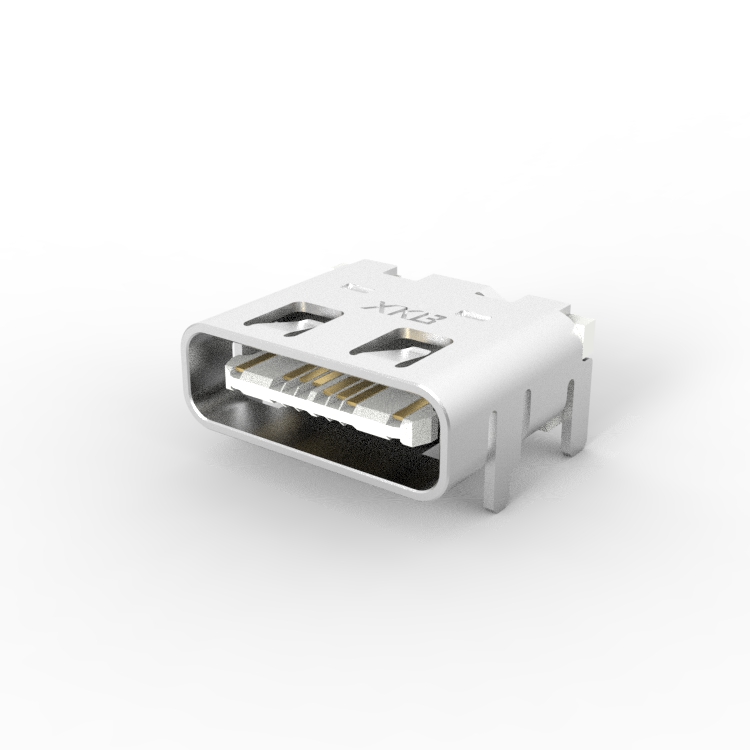

XKB CONNECTIVITY/中国星坤  U263-163N-4WS1735

U263-163N-4WS1735概述

    XKB U263-16XN-4XS1735 USB Type-C 连接器技术手册

    产品简介


    XKB工业精密有限公司生产的U263-16XN-4XS1735是一款符合USB Type-C标准的连接器,主要应用于高可靠性需求的电子产品中。该连接器采用先进的材料和技术,具有出色的机械和电气性能,适用于智能手机、笔记本电脑、平板电脑等多种便携式电子设备。

    技术参数


    - 材质规格:
    - 外壳: 高温抗阻塑料,达到UL94 V-0等级
    - 触点: 黄铜合金
    - 中间板: 不锈钢304
    - 前壳: 不锈钢304
    - 镀层规格:
    - 触点: 金镀层厚度遵循P/N
    - 前壳: 整体电镀厚度为10-15微米
    - 机械性能:
    - 插入力:0.5~2.0 kgf
    - 拔出力:0.8~2.0 kgf
    - 寿命:10,000次循环
    - 电气性能:
    - 电流额定值:5.0A
    - 电压额定值:50V
    - 绝缘耐压:交流100V/分钟
    - 介电常数:1000 µF
    - 环境湿度:0~95%RH
    - 环境性能:
    - 工作温度范围:-25℃ ~ +85℃
    - 焊接温度:峰值温度保持10秒,达到260℃

    产品特点和优势


    U263-16XN-4XS1735连接器的主要优势包括:
    - 高可靠性: 镀金触点和高温抗阻塑料外壳确保长期稳定运行。
    - 高效散热: 金属材质的中间板和前壳设计有助于有效散热,延长产品寿命。
    - 广泛的适用性: 符合USB Type-C标准,可应用于多种不同类型的电子设备。
    - 出色的机械性能: 能够承受多次插拔操作,保证长时间使用不变形。

    应用案例和使用建议


    该连接器广泛应用于智能手机、平板电脑、笔记本电脑及其他便携式电子设备中。为了获得最佳性能,建议在设计PCB布局时留有足够的空间,以避免接触不良等问题。同时,在焊接过程中需注意焊接温度控制,以防止高温对连接器造成损坏。

    兼容性和支持


    U263-16XN-4XS1735连接器与市场上大多数符合USB Type-C标准的设备和配件兼容。XKB公司提供全面的技术支持和服务,包括样品测试、设计咨询及售后维护。

    常见问题与解决方案


    1. 插入力过大:
    - 解决方法: 检查触点镀层是否完好,如有磨损需更换新的连接器。
    2. 拔出力过小:
    - 解决方法: 确保连接器安装到位,避免接触不良导致拔出力不足。
    3. 焊接温度过高导致损坏:
    - 解决方法: 在焊接过程中严格控制焊接温度,保持在规定的范围内。

    总结和推荐


    综上所述,U263-16XN-4XS1735是一款高性能、高可靠性的USB Type-C连接器,适合在各种电子设备中广泛应用。其卓越的电气性能和环境适应能力使其在市场上具有很强的竞争力。强烈推荐使用此款连接器以满足高端电子产品的设计需求。

U263-163N-4WS1735参数

参数
规格 -
额定电压 -
端口数 1
触头数量 16P
类型 Type-C,USB 3.1
公母头 母头

U263-163N-4WS1735厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U263-163N-4WS1735数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U263-163N-4WS1735 U263-163N-4WS1735数据手册

U263-163N-4WS1735封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.84
3000+ ¥ 0.805
5000+ ¥ 0.791
15000+ ¥ 0.756
库存: 1080
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 840
直接购买
加入购物车
