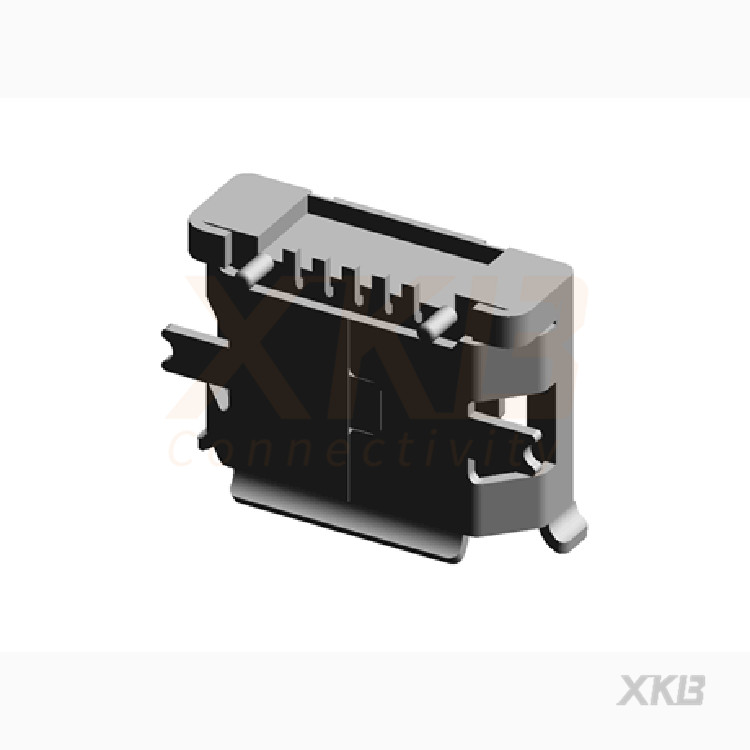

U253-051T-4BH89-S1S

产品分类: USB/DVI/HDMI 连接器
产品描述: Micro-B,USB 2.0 1 5P 母头
供应商型号: U253-051T-4BH89-S1S SMD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U253-051T-4BH89-S1S

U253-051T-4BH89-S1S概述

    XKB Industrial Precision Co., Ltd. U253-05XX-4BH89-XXS Micro USB Technical Manual

    1. 产品简介


    XKB Industrial Precision Co., Ltd.推出的U253-05XX-4BH89-XXS是一款高性能Micro USB连接器。这款连接器具备优良的机械和电气特性,适用于各种消费电子产品、工业设备及汽车电子等领域。

    2. 技术参数


    以下是U253-05XX-4BH89-XXS的技术参数汇总:
    | 参数 | 规格 |

    | 材料 | 机壳:LCP,UL94V-0,黑色 |
    接触终端:铜合金 |
    金属外壳:不锈钢 |
    | 电气特性 | 额定电压:30 V AC |
    额定电流:信号引脚(2,3,4):1.0A,电源引脚(1,5):1.8A |
    | 接触电阻 | 最大值:30 mΩ |
    | 绝缘电阻 | 最小值:1000 MΩ |
    | 耐压 | 250 V AC/分钟 |
    | 机械耐久性 | 10,000次循环 |
    | 插拔力 | 插入力:35N (3.57Kgf) |
    拔出力:最大8N (0.82Kgf) |
    | 尺寸 | L≤4 mm:±0.5 mm |
    4 < L ≤ 16 mm:±0.4 mm |
    L > 16 mm:±0.3 mm |
    | 角度公差 | ±5° |

    3. 产品特点和优势


    - 高性能材料:采用UL94V-0等级的LCP材料,确保了良好的阻燃性能和机械强度。
    - 高可靠性:接触电阻低,绝缘电阻高,耐压性能优异,机械耐久性达到10,000次循环,保证了长期使用的稳定性和可靠性。
    - 优化设计:插拔力适中,可有效减少误操作风险,同时提高插拔的舒适度。
    - 广泛应用:广泛应用于消费电子、工业设备及汽车电子领域,满足多种应用场景的需求。

    4. 应用案例和使用建议


    - 消费电子:可用于智能手机、平板电脑等设备的USB接口连接。
    - 工业设备:适用于各种需要高速数据传输和可靠电力供应的工业控制设备。
    - 汽车电子:可以用于车载诊断系统、音响系统等设备的连接。
    使用建议:
    - 在安装过程中,确保接触终端和金属外壳对齐,避免偏移导致接触不良。
    - 定期检查连接器是否有磨损或损坏,及时更换以保持最佳性能。
    - 确保环境温度和湿度在规定范围内,避免因过热或过湿导致的故障。

    5. 兼容性和支持


    - 兼容性:本产品与标准Micro USB接口完全兼容,可以无缝对接市面上大部分Micro USB接口的设备。
    - 技术支持:XKB提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查和技术咨询。

    6. 常见问题与解决方案


    - Q:如何正确插入连接器?
    - A:请确保插入时轻轻施力,使插针与插座准确对齐,避免强行插入导致损坏。

    - Q:连接器接触不良怎么办?
    - A:首先检查是否有异物阻碍,清除后重新尝试。若仍存在问题,请联系客服进行进一步检查。

    - Q:长时间使用后接触电阻变大如何处理?
    - A:建议定期清洁接触面,去除氧化层,必要时更换连接器以恢复性能。

    7. 总结和推荐


    U253-05XX-4BH89-XXS是一款具有卓越性能和高可靠性的Micro USB连接器,适用于多种应用场合。其优良的材料选择、高性能的电气特性和合理的机械设计使其在市场上具有很强的竞争力。推荐用于对连接器性能要求较高的场合,如消费电子、工业控制和汽车电子等领域。

U253-051T-4BH89-S1S参数

参数
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 5P
类型 Micro-B,USB 2.0

U253-051T-4BH89-S1S厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U253-051T-4BH89-S1S数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U253-051T-4BH89-S1S U253-051T-4BH89-S1S数据手册

U253-051T-4BH89-S1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
