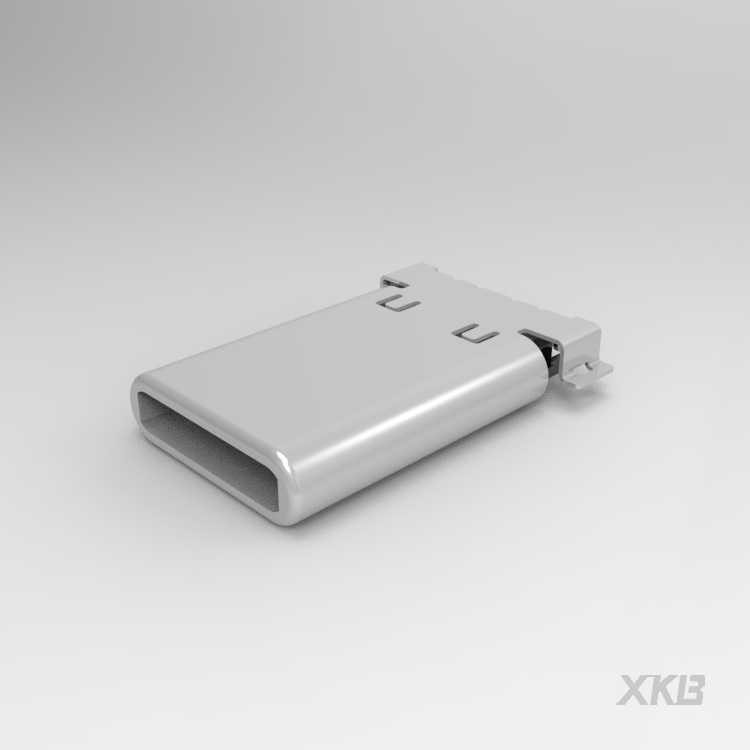

U261-241N-4BS2SS

产品分类:
产品描述:
供应商型号: U261-241N-4BS2SS
供应商: 云汉优选
标准整包数: 1300
XKB CONNECTIVITY/中国星坤  U261-241N-4BS2SS

U261-241N-4BS2SS概述

    XKB工业精密DWG NO: U261-24XN-4BS2SS电子元器件技术手册

    产品简介


    XKB工业精密公司推出的DWG NO: U261-24XN-4BS2SS 是一款高性能的连接器,适用于多种电子设备。这款连接器主要应用于消费电子、计算机外设、通讯设备以及各类工业控制系统中。其设计旨在提供稳定可靠的电气连接,确保系统的正常运行。

    技术参数


    根据技术手册中的详细描述,U261-24XN-4BS2SS 的关键技术参数如下:
    - 尺寸:长度 (L) 分为三档,分别为 ≤4mm(±0.5mm),4mm< L ≤16mm(±0.3mm),16mm < L ≤63mm(±0.4mm),L > 63mm(±0.5mm)。
    - 角度公差:±5°(±0.2°)。
    - 绝缘材料:UL 94 V-0 级高温塑料。
    - 接触材料:铜合金(厚度 0.15mm)。
    - 外壳材料:钢(厚度 0.15mm)。
    - 接触电阻:初始最大值 40mΩ,测试后最大变化 10mΩ。
    - 接触电流额定值:VBUS/GND 引脚最大 5A;其他引脚最大 0.9A。
    - 绝缘耐压:100V AC RMS。
    - 绝缘电阻:最小 100MΩ。
    - 工作温度范围:-40°C 至 85°C。
    - 配合力:5N 至 20N。
    - 未配对力量:测试后最小 6N 至 20N。
    - 耐久寿命:10,000 次循环,每次循环 500 次。

    产品特点和优势


    U261-24XN-4BS2SS 连接器具有以下独特功能和优势:
    - 高可靠性:采用 UL 94 V-0 级高温塑料作为绝缘材料,确保在极端环境下也能保持良好的电气性能。
    - 高效能:接触电阻低,且能承受高电流,适用于大功率设备。
    - 长寿命:经过严格的机械性能测试,可实现 10,000 次插拔操作,保证长期稳定使用。
    - 宽工作温度范围:能够在 -40°C 至 85°C 的环境中正常工作,适合各种恶劣环境条件下的应用。

    应用案例和使用建议


    U261-24XN-4BS2SS 连接器广泛应用于消费电子产品、计算机外设、通讯设备及工业控制系统。例如,在一台笔记本电脑中,它可以作为 USB-C 接口的连接器,以确保稳定的电力传输和数据传输。使用建议如下:
    - 在进行 PCB 布局时,推荐使用 ±0.05mm 的公差。
    - 在连接前,请确保所有引脚处于正确位置,并保持清洁。
    - 使用过程中,注意避免过度弯折或扭曲连接器,以免影响其机械强度和电气性能。

    兼容性和支持


    U261-24XN-4BS2SS 连接器的设计使其能够与其他标准的电子元件兼容,如不同品牌的 PCBA 板和其他型号的连接器。厂商提供了详尽的技术支持,包括安装指南、常见问题解答和售后服务等。如果您需要更多技术支持,请联系 XKB 官方网站(www.xk-dg.cn 和 www.helloxkb.com)获取更多信息。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:连接器接触不良。解决方案:检查引脚是否正确安装,是否有异物阻碍。
    - 问题:连接器表面磨损。解决方案:定期清洁并使用适当的润滑剂减少摩擦。
    - 问题:长时间使用后电气性能下降。解决方案:检查接触电阻是否超出规格,必要时更换新的连接器。

    总结和推荐


    总体而言,U261-24XN-4BS2SS 连接器凭借其高可靠性、高效能和长寿命的特点,在电子设备中表现出色。它适用于多种严苛的工作环境,并且得到了良好的用户反馈。因此,我们非常推荐将此款连接器用于您的下一个项目中。

U261-241N-4BS2SS参数

参数
安装方式 板安装

U261-241N-4BS2SS厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U261-241N-4BS2SS数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U261-241N-4BS2SS U261-241N-4BS2SS数据手册

U261-241N-4BS2SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ ¥ 3
3900+ ¥ 2.875
6500+ ¥ 2.825
7800+ ¥ 2.7
库存: 1923
起订量: 1300 增量: 1300
交货地:
最小起订量为:1300
合计: ¥ 3900
