XKNANO-1150

产品分类:
产品描述: 卡座 NanoSIMCard
供应商型号: XKNANO-1150
供应商: 云汉优选
标准整包数: 1500
XKB CONNECTIVITY/中国星坤  XKNANO-1150

XKNANO-1150概述

    SIM卡连接器技术手册

    1. 产品简介

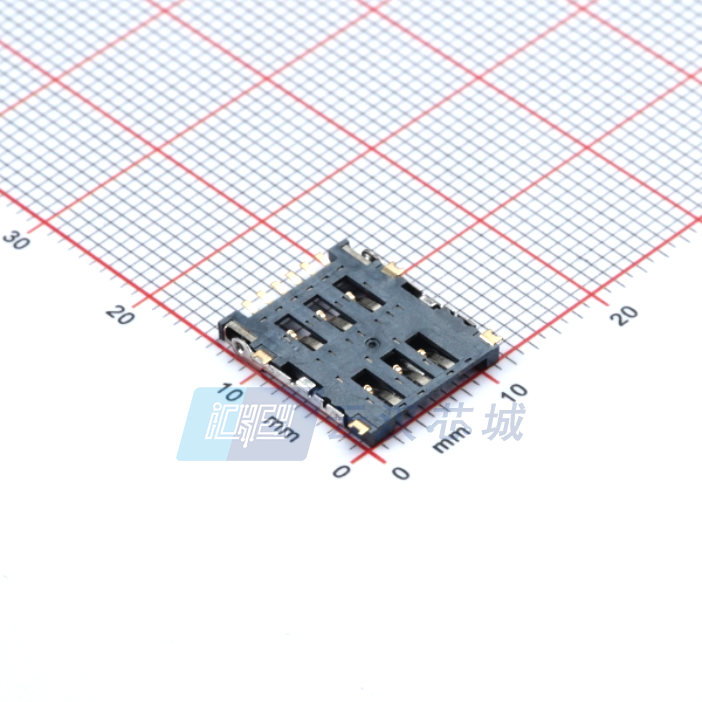

    产品名称: XKNANO-1150 SIM卡连接器
    产品类型: 模块化SIM卡连接器
    主要功能: 支持Nano-SIM卡的插入、弹出操作,提供稳定的电气连接。
    应用领域: 移动通信设备、物联网(IoT)设备、便携式通信设备等。

    2. 技术参数


    - 尺寸:
    - 外形尺寸: 11.70 mm x 12.10 mm x 9.00 mm (0.461 in x 0.476 in x 0.354 in)
    - 孔间距: 1.27 mm (0.050 in)
    - 电气特性:
    - 接触电阻: 最大50毫欧姆
    - 绝缘电阻: 最小1,000兆欧姆
    - 耐电压: 500V AC持续1分钟
    - 工作温度范围: -25°C ~ +70°C
    - 耐用性: 3,000次插拔循环
    - 材料:
    - 插座材料: 高温热塑塑料 (LCP S475j Color Black UL94V-0)
    - 触点材料: 黄铜磷青铜 (C5210R, 厚度0.15 mm ±0.02 mm)
    - 盖子材料: 不锈钢 (SUS301, 厚度0.20 mm ±0.03 mm)
    - 镀层:
    - 触点镀层: 罗杰斯镀层 (10 mil)
    - 基底镀层: 镍整体50微英寸以上
    - 认证: 符合RoHS指令2002/95/EC和ELV指令2000/53/EC
    - 兼容性标准: 遵守Taisol HFWD-3-1-091规范

    3. 产品特点和优势


    - 高可靠性: 经过3,000次插拔测试,确保长期稳定工作。
    - 耐高温: 使用高温热塑塑料和黄铜磷青铜材料,适应更宽的工作温度范围。
    - 低接触电阻: 接触电阻最大为50毫欧姆,保证信号传输质量。
    - 兼容性: 符合多种行业标准,适用于各种移动通信设备。
    - 环境友好: 符合RoHS和ELV标准,符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 案例一: 用于智能手机和平板电脑
    - 案例二: 用于便携式通信设备如GPS定位设备
    使用建议:
    - 在安装过程中,确保金属盖板厚度大于0.15 mm,以保证良好的机械稳定性。
    - 推荐在PCB设计时使用推荐的布局方案,避免短路或其他电气故障。
    - 在频繁插拔的情况下,注意定期检查连接器状态,确保长期使用无误。

    5. 兼容性和支持


    - 兼容性: 本产品可与各种Nano-SIM卡兼容,适用于各类移动通信设备。
    - 支持: XKB工业精密有限公司提供全面的技术支持和维护服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - 问题: 安装后无法读取SIM卡
    - 解决办法: 检查SIM卡是否正确插入,确认连接器和SIM卡的针脚对齐。
    - 问题: 连接器接触不良
    - 解决办法: 清理连接器和SIM卡之间的灰尘和杂物,确保接触面清洁。
    - 问题: 连接器使用寿命较短
    - 解决办法: 定期进行插拔循环测试,确保接触材料良好,如有磨损及时更换。

    7. 总结和推荐


    综合评估: XKNANO-1150 SIM卡连接器是一款高性能、高可靠性的产品。其耐用性、低接触电阻、宽工作温度范围以及符合行业标准的特点使其成为各类移动通信设备的理想选择。
    推荐: 强烈推荐使用该产品,特别是在需要高可靠性和长寿命的应用场合。

XKNANO-1150参数

参数
板上高度 -
针脚数 -
类型 卡座
卡类型 NanoSIMCard
安装特性 -
应用等级 工业级

XKNANO-1150厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

XKNANO-1150数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 XKNANO-1150 XKNANO-1150数据手册

XKNANO-1150封装设计

查看详情并下载
Symbol
Footprint
3D Model
