U263-241N-4BQC16-2

产品分类:
产品描述: Type-C,USB 3.1 1 24P 母头
供应商型号: U263-241N-4BQC16-2
供应商: 云汉优选
标准整包数: 250

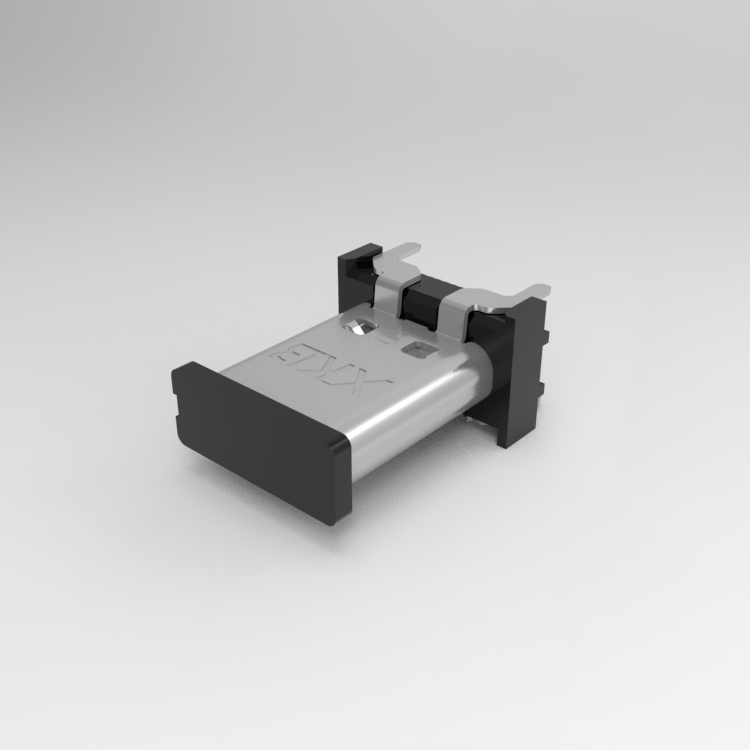

XKB CONNECTIVITY/中国星坤  U263-241N-4BQC16-2

U263-241N-4BQC16-2概述

    U263-24XN-4BQC16-X 技术手册综述

    产品简介


    U263-24XN-4BQC16-X 是一种高性能的工业级精密连接器,适用于各种严苛的工业环境。该连接器主要应用于自动化设备、机器人控制、医疗设备及高端电子系统等领域,以确保稳定的电力传输和信号连接。

    技术参数


    - 连接器类型:TYPE C
    - 材质:外壳采用高耐温塑料;接触端子采用高纯度铜合金;金属壳体为不锈钢
    - 额定电压:20V DC
    - 电流额定值:
    - Vbus 针脚共集 5.00A
    - GND 针脚共集 6.25A
    - B5 针脚 1.25A
    - 其他针脚 0.25A 每个针脚
    - 机械耐用性:10,000 次循环
    - 接合力:5 到 20 牛顿(N)
    - 分离力:8 到 20 牛顿(N)(测试后)
    - 电介质强度:100V AC/分钟
    - 工作温度范围:-40°C 到 +125°C
    - 引脚排列:共 24 个引脚,其中 B1 至 B12 为信号引脚,A1 至 A12 为电源引脚

    产品特点和优势


    - 高可靠性:通过10,000次循环的机械测试,确保长期稳定工作。
    - 广泛的温度适应性:-40°C 到 +125°C 的宽温度范围使得该连接器适用于极端环境。
    - 高电流承载能力:最大电流承载能力高达5A,可以满足多种电力传输需求。
    - 耐高温材料:采用高耐温塑料及不锈钢材料,保证连接器在高温环境下仍能保持优良性能。
    - 精准设计:详细的引脚布局设计,便于在复杂电路中实现精准连接。

    应用案例和使用建议


    - 应用场景:广泛应用于自动化设备、机器人控制、医疗设备等场合,以提供可靠的电力传输和信号连接。
    - 使用建议:
    - 确保正确连接所有引脚,特别是电流较大的 Vbus 和 GND 引脚,避免过载。
    - 在高温环境中使用时,需特别注意散热设计,确保连接器正常工作。
    - 建议在每次使用前进行简单的检查,确保连接稳固无误。

    兼容性和支持


    - 兼容性:与市场上常见的工业设备兼容,可轻松集成到现有的系统中。
    - 支持和维护:厂商提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    - 问题1:连接不稳定,接触不良。
    - 解决办法:检查插头和插座是否有污垢或损坏,必要时重新清洁或更换。
    - 问题2:连接器温度过高。
    - 解决办法:检查是否有足够的散热措施,确保良好的通风条件。
    - 问题3:电流不足或过载。
    - 解决办法:确保正确配置电流路径,避免超过额定电流。

    总结和推荐


    U263-24XN-4BQC16-X 连接器凭借其高可靠性、广泛的温度适应性和卓越的电流承载能力,在严苛的工业环境中表现出色。其独特的设计使其能够胜任多种应用场景。鉴于其优越的性能和可靠性,强烈推荐用于需要稳定电力传输和信号连接的工业项目。

U263-241N-4BQC16-2参数

参数
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 24P
类型 Type-C,USB 3.1

U263-241N-4BQC16-2厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U263-241N-4BQC16-2数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U263-241N-4BQC16-2 U263-241N-4BQC16-2数据手册

U263-241N-4BQC16-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
