U221-041N-1WZ17-SB

产品描述:
供应商型号: 14M-U221-041N-1WZ17-SB
供应商: 云汉优选
标准整包数: 1

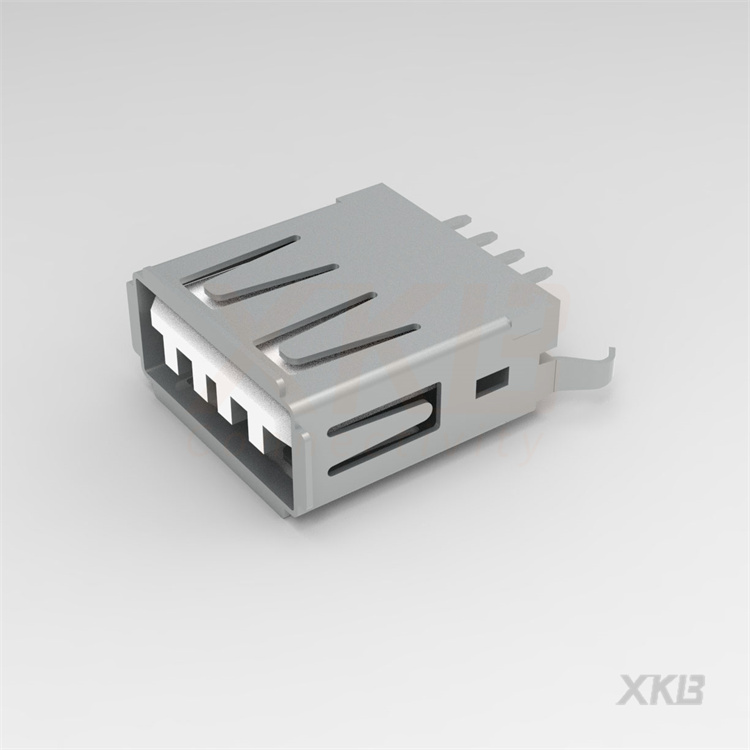

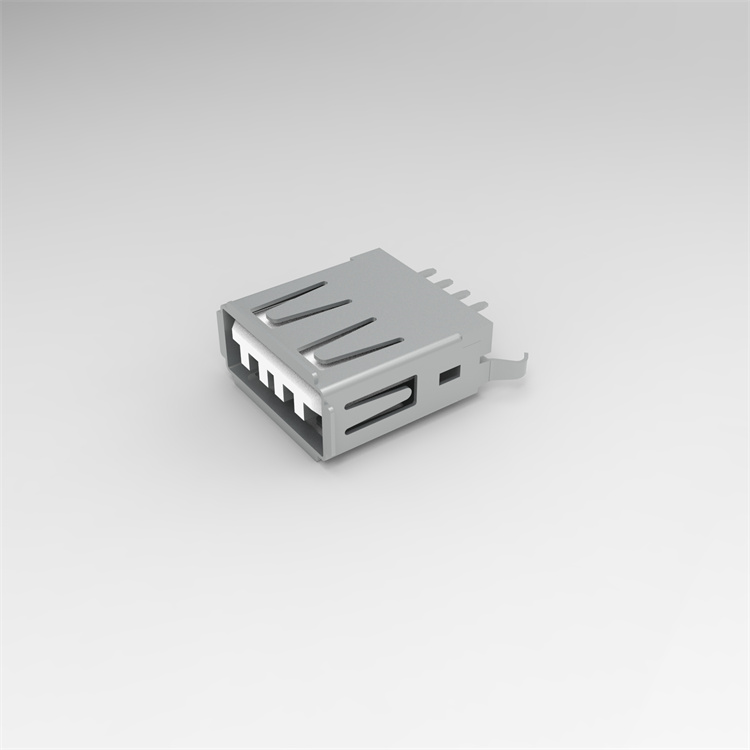

XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 - 配件 U221-041N-1WZ17-SB

U221-041N-1WZ17-SB概述

    USB 2.0 XKB连接器技术手册

    产品简介


    XKB Industrial Precision Co., Ltd.推出的USB 2.0连接器(型号:U221-04XN-1XZ17-SB)是一种高精度、高性能的连接器,广泛应用于各类消费电子产品、计算机外设及工业控制设备等领域。该产品设计精良,能够确保在各种环境下稳定传输数据和电源。

    技术参数


    - 电气性能:
    - 最大电流:3A
    - 导通电阻:≤30mΩ
    - 绝缘电阻:≥1000MΩ@300V/AC
    - 耐电压:300V AC 1分钟
    - 环境性能:
    - 操作温度:-55°C 至 85°C
    - 插拔次数:插拔1500次,性能无损
    - 盐雾试验:24小时,盐雾收集量1.5ml,温度35°C,湿度47%
    - 机械性能:
    - 插入力:≤3.5kg
    - 拔出力:1~3.5kg,经测试5次后平均值
    - 接触PIN与胶芯保持力:≥0.8kg
    - USB插拔测试:每小时200个周期,插拔1500次

    产品特点和优势


    1. 高品质材料:外壳采用黄铜材质,具有良好的耐腐蚀性和导电性;端子选用高精度铜合金,保障了长期使用的可靠性。
    2. 高性能电气性能:最大电流达3A,满足大多数设备的电力需求;导通电阻低至30mΩ,保证了信号传输的稳定性。
    3. 环境适应性强:可在极端温差环境下正常工作,且经过严格的盐雾试验,适用于户外及恶劣环境。
    4. 坚固耐用:通过严格的插拔测试和多次循环使用测试,确保长期使用的可靠性和稳定性。

    应用案例和使用建议


    - 应用案例:
    - 家用电脑、笔记本电脑等设备的外部接口
    - 工业自动化设备的信号传输
    - 各类便携式设备如手机、平板等的充电和数据传输接口
    - 使用建议:
    - 在安装前确保连接器与电路板接触良好,避免虚焊或接触不良。
    - 尽可能避免在潮湿或盐雾环境中长时间暴露,以延长使用寿命。
    - 注意不要过度弯曲或扭曲连接器的引脚,以免造成损坏。

    兼容性和支持


    - 该产品完全符合USB 2.0标准,确保与各种USB 2.0设备的良好兼容性。
    - XKB工业精密有限公司提供完善的售后服务和技术支持,确保用户在使用过程中能够获得及时的技术帮助。

    常见问题与解决方案


    1. 问题:无法实现正常数据传输
    - 解决办法:检查两端连接器是否完全插入到位,确保端子和插座正确对接。
    2. 问题:导通电阻过高
    - 解决办法:检查连接器是否有污垢或氧化层,必要时清洁端子并重新镀锡。
    3. 问题:拔出力过大
    - 解决办法:检查插座内部是否有异物卡住,同时确保使用适当的力度进行插拔。

    总结和推荐


    总体而言,XKB Industrial Precision Co., Ltd.的USB 2.0连接器在多个方面表现出色,具备优良的电气性能、稳定的机械结构和卓越的环境适应能力。无论是从性能还是从耐用性来看,都是一款值得信赖的产品。对于需要高可靠性连接器的应用场合,我们强烈推荐使用这款产品。

U221-041N-1WZ17-SB参数

参数
安装方式 通孔安装

U221-041N-1WZ17-SB厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U221-041N-1WZ17-SB数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 - 配件 XKB CONNECTIVITY/中国星坤 U221-041N-1WZ17-SB U221-041N-1WZ17-SB数据手册

U221-041N-1WZ17-SB封装设计

查看详情并下载
Symbol
Footprint
3D Model
