TC-1103-B-D

产品分类: 轻触开关

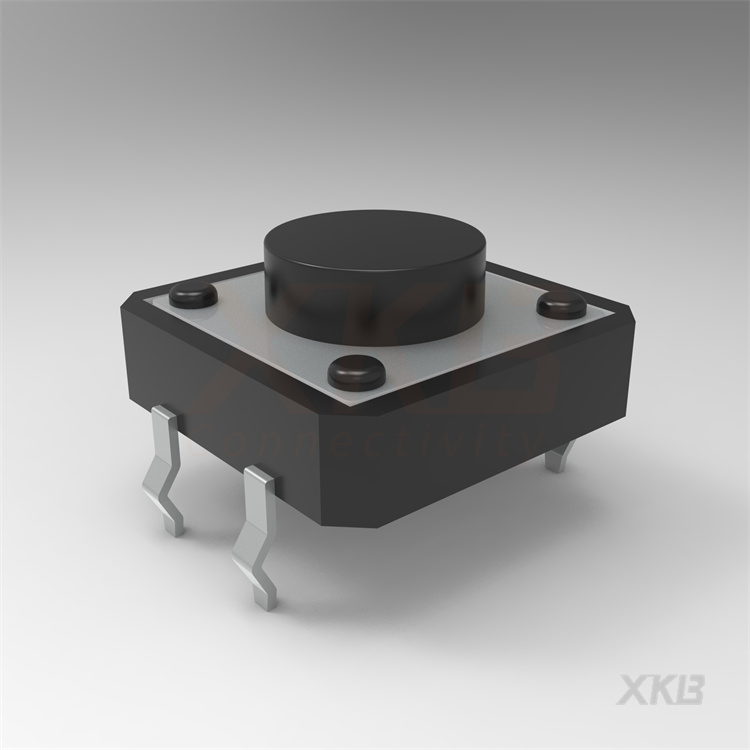

产品描述: 轻触开关 12x12x5.5插件 160gf 不锈钢弹片
供应商型号: 14M-TC-1103-B-D DIP
供应商: 云汉优选
标准整包数: 1

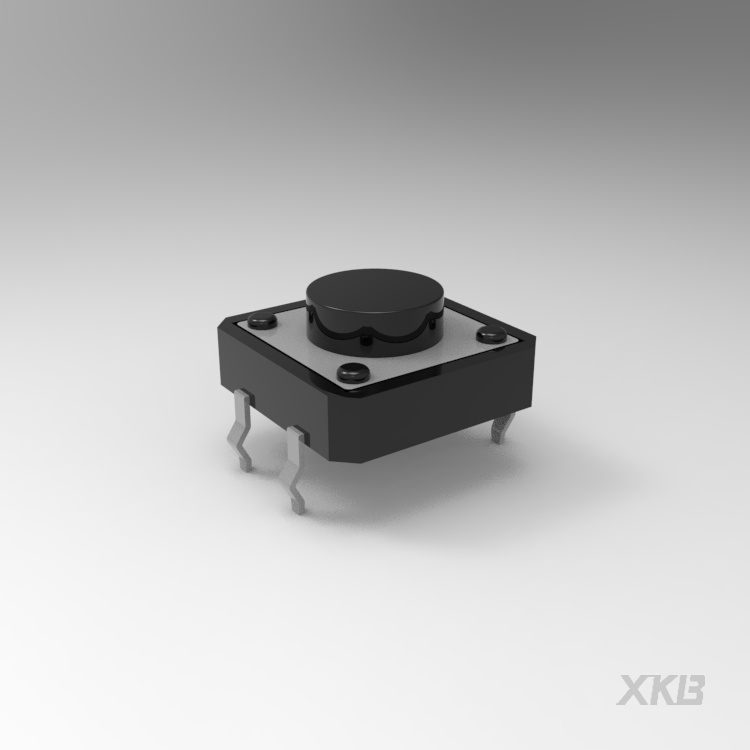

XKB CONNECTIVITY/中国星坤 轻触开关 TC-1103-B-D

TC-1103-B-D概述


    产品简介


    本篇技术手册旨在介绍型号为TC-1103-X-X的轻触开关(Tact Switch)。轻触开关是一种常见的电子元件,主要功能是控制电路的通断,广泛应用于各种消费电子产品、工业自动化系统及家用电器等领域。

    技术参数


    - 操作力:160gf ~ 260gf
    - 高度范围:11.0mm ~ 19.0mm
    - 接触材料:黄铜镀银、尼龙
    - 额定接触电流:50mA,12V DC
    - 接触电阻:≤100Ω
    - 绝缘电阻:≥100MΩ
    - 耐压强度:250V AC/1分钟
    - 行程:0.25mm
    - 工作温度范围:-30℃ ~ +85℃
    - 存储温度范围:-30℃ ~ +80℃

    产品特点和优势


    该型号轻触开关具有以下特点和优势:
    - 操作稳定:凭借其稳定的弹簧设计,能有效防止误触。
    - 高可靠性:接触电阻低,确保电路连接的可靠性和稳定性。
    - 宽温适应性:可在极端环境下正常工作,适用于各种恶劣环境。
    - 多样化安装方式:提供多种尺寸和材料选择,易于满足不同需求。

    应用案例和使用建议


    - 智能家居设备:如智能门锁、无线遥控器等。根据使用频率调整操作力,延长使用寿命。
    - 工业控制系统:如工厂自动化设备,建议在设计时考虑操作力的稳定性,避免因频繁操作导致接触不良。
    - 便携式电子设备:如手机、平板电脑。注意保持开关的清洁,避免灰尘和水分进入,以免影响性能。

    兼容性和支持


    该轻触开关具有广泛的兼容性,可以轻松与其他标准PCB接口兼容。厂商提供全面的技术支持,包括但不限于产品手册、安装指南和技术咨询等。用户可通过官方网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:开关接触不良。
    - 解决办法:检查接触点是否有污垢或氧化物,使用无水酒精清洁后重新安装。
    - 问题2:操作力不稳定。
    - 解决办法:调整开关固定位置,确保所有组件正确装配且压力均匀分布。
    - 问题3:开关寿命短。
    - 解决办法:选择更耐用的材料或加强开关的维护频率,定期进行清洁和检查。

    总结和推荐


    综上所述,TC-1103-X-X型轻触开关在功能、性能和适应性方面表现出色,适用于多种应用场景。其高可靠性和稳定性使其成为各类电子产品和工业设备的理想选择。我们强烈推荐使用该产品,并建议在实际应用中严格按照规范操作,以充分发挥其优越性能。

TC-1103-B-D参数

参数
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
机械寿命 10万次
操作力 1.6N
安装方式 通孔安装

TC-1103-B-D厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TC-1103-B-D数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TC-1103-B-D TC-1103-B-D数据手册

TC-1103-B-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3232
50+ ¥ 0.3042
150+ ¥ 0.2715
1500+ ¥ 0.2278
3000+ ¥ 0.1978
10000+ ¥ 0.1901
库存: 2811
起订量: 5 增量: 500
