U235-091N-4BLRC16-2

产品分类: USB/DVI/HDMI 连接器

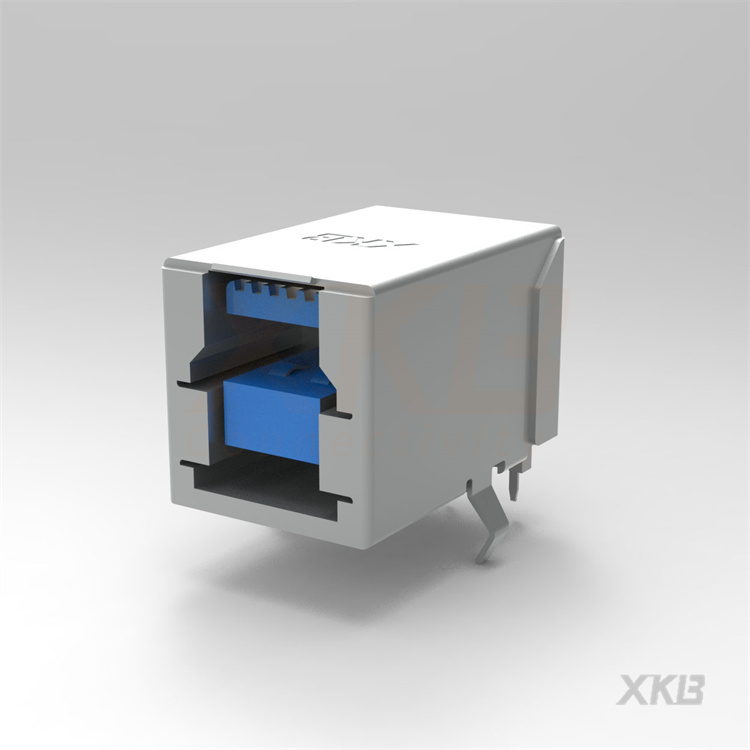

产品描述: USB3.0连接器 B型母座 蓝色 铜壳 弯脚 90度
供应商型号: 14M-U235-091N-4BLRC16-2 插件
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U235-091N-4BLRC16-2

U235-091N-4BLRC16-2概述

    电子元器件技术手册解析:XKB U235-09XN-4BLRC16-2 USB 3.0连接器

    1. 产品简介


    XKB Industrial Precision Co., Ltd. 的 U235-09XN-4BLRC16-2 是一款USB 3.0连接器,专为高速数据传输和可靠信号传递设计。该产品采用LCP材料制成的外壳,具有UL94V-0阻燃等级,提供蓝色外观。连接器配备黄铜材质的接触终端和金属壳,以确保优异的导电性和耐久性。产品广泛应用于计算机外设、移动存储设备和其他需要高速数据传输的场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 电压等级 | 100 V AC |
    | 电流等级 | 1.5A |
    | 接触电阻 | ≤ 30mΩ |
    | 绝缘电阻 | ≥ 1000MΩ |
    | 耐压能力 | 100V AC/Minute |
    | 机械耐用性 | 1500次插拔 |
    | 插入力 | ≤ 35N (3.57Kgf) |
    | 拔出力 | ≤ 10N (1.02Kgf) |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    U235-09XN-4BLRC16-2连接器的主要优势在于其高耐用性和可靠性。产品经过严格测试,能够承受高达1500次的插拔操作,同时保持稳定的数据传输性能。接触部分采用镀镍和镀金处理,进一步增强了产品的抗腐蚀能力和导电性能。该产品还支持USB 3.0标准,最高可达5Gbps的数据传输速率,适用于高速数据传输需求的应用场合。

    4. 应用案例和使用建议


    该连接器广泛应用于便携式硬盘、智能手机和平板电脑等设备中。根据技术手册提供的推荐PCB布局(如图所示),建议在设计时充分考虑连接器的物理尺寸和电气特性,以确保最佳的信号完整性和稳定性。例如,可以适当增加接地引脚的面积来提高信号质量,减少噪声干扰。此外,建议使用低阻抗电路板材料和良好的接地布局,以实现更稳定的数据传输。

    5. 兼容性和支持


    该产品兼容所有符合USB 3.0标准的设备,适用于各种高速数据传输应用场景。XKB公司提供详尽的技术支持和售后服务,包括产品安装指导和技术咨询,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确安装连接器,检查是否有异物阻碍接触。 |
    | 数据传输速度慢 | 检查连接线材的质量,确认线材符合USB 3.0标准。 |
    | 插拔困难 | 确认连接器的插入力和拔出力是否在正常范围内。 |

    7. 总结和推荐


    总体来看,XKB U235-09XN-4BLRC16-2 USB 3.0连接器以其卓越的性能、可靠性和广泛的适用性,在高速数据传输领域表现出色。特别是在需要高耐用性和良好信号完整性的应用场合中,该产品具备显著的竞争优势。因此,强烈推荐使用这款连接器,特别是对于追求高效能和可靠性的企业来说,这无疑是一个理想的选择。

U235-091N-4BLRC16-2参数

参数
规格 -
额定电压 -
端口数 1
触头数量 9P
类型 Type-B,USB 3.0
公母头 母头

U235-091N-4BLRC16-2厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U235-091N-4BLRC16-2数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U235-091N-4BLRC16-2 U235-091N-4BLRC16-2数据手册

U235-091N-4BLRC16-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6288
10+ ¥ 3.1752
30+ ¥ 2.6082
300+ ¥ 2.4268
600+ ¥ 2.336
5000+ ¥ 2.268
库存: 135
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 3.62
