首页  >  产品百科  >  X9556WV-09-N0V01

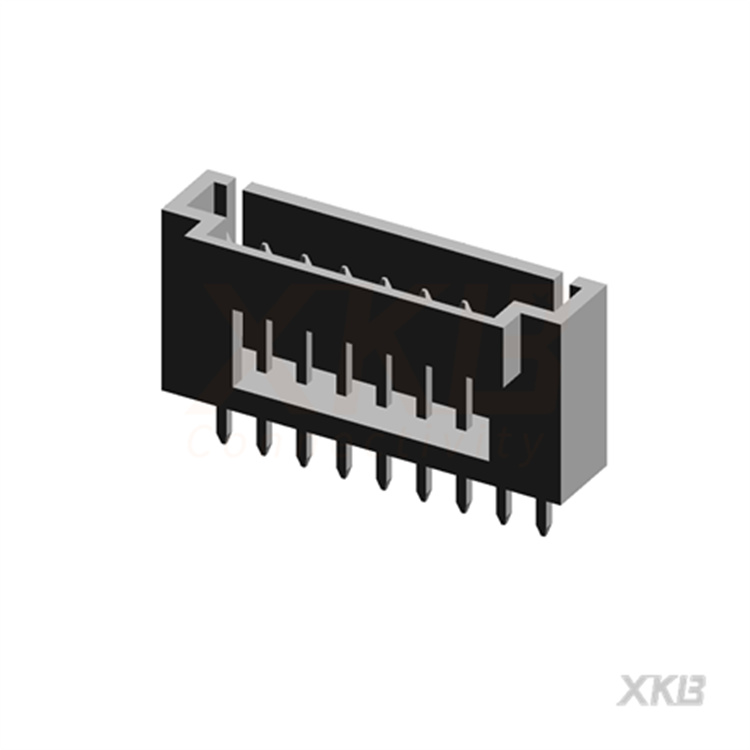

X9556WV-09-N0V01

产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)针座,180度,09P
供应商型号: X9556WV-09-N0V01
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X9556WV-09-N0V01

X9556WV-09-N0V01概述

    # 电子元器件产品技术手册

    产品简介


    本产品为一款2.54毫米间距的焊接式端子台(Crimp Style Connectors),型号为X9556WV-XX-N0XX。主要适用于各类电路连接及信号传输的应用场景。这类产品通常被广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    以下是该产品的关键技术和规格:
    | 参数 | 规格 |

    | 电压等级 | 250V AC / DC |
    | 电流等级 | 3A AC / DC |
    | 耐压等级 | 1500V AC/分钟 |
    | 温度范围 | -25°C ~ +85°C |
    | 绝缘电阻 | ≥1000MΩ |
    | 接触电阻 | ≤20mΩ |
    | 环境测试后接触电阻 | ≤30mΩ |
    | 材料 | 尼龙66 UL 94V-0,黄铜,金镀层 |
    | 针数 | 2P ~ 24P |
    | 接线方式 | 垂直焊接 |
    | 色彩 | 自然色 |

    产品特点和优势


    1. 高耐压性能:能够承受高达1500V AC/分钟的电压,确保在高压环境下稳定运行。
    2. 广泛的温度适应能力:能在-25°C至+85°C的极端温度范围内正常工作。
    3. 优秀的绝缘性能:绝缘电阻≥1000MΩ,确保安全可靠的电气隔离。
    4. 良好的接触稳定性:接触电阻≤20mΩ,确保低损耗信号传输。
    5. 多种安装方式:提供垂直焊接及水平插针选项,适用于不同应用需求。

    应用案例和使用建议


    应用案例
    该产品已成功应用于家用电器、工业自动化控制、汽车电子等领域,尤其在需要可靠信号传输的场合表现出色。
    使用建议
    1. 布线布局设计:为了确保最佳信号传输效果,建议在PCB设计时保持合理的布线间距和走线长度。
    2. 环境适应性考虑:在设计阶段考虑产品的工作环境温度,以避免因温度波动导致的接触不良现象。
    3. 定期检查维护:建议每半年对设备进行一次全面检查,及时发现并处理潜在问题。

    兼容性和支持


    该系列端子台兼容常见的焊接板角度,包括180°垂直焊接方式。此外,厂家还提供详尽的技术文档和支持服务,确保用户能正确安装和使用该产品。

    常见问题与解决方案


    1. 接触不良
    解决方案:检查是否有灰尘或污物影响接触面,并进行清洁;确保焊接质量良好,无虚焊现象。
    2. 高温环境下故障率增加
    解决方案:选择符合温度要求的产品型号;改进散热设计,确保产品处于适宜的工作温度范围内。
    3. 传输信号不稳定
    解决方案:重新设计布线路径,减少干扰;检查信号源和负载设备,确保它们与端子台匹配良好。

    总结和推荐


    综合以上分析,该款2.54毫米间距焊接式端子台具备高性能、高可靠性和广泛应用的特点。适合用于各类工业自动化控制系统及家电设备中,值得推荐选用。希望这些详细的信息能帮助您更好地了解并应用该产品。

X9556WV-09-N0V01参数

参数
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 -
类型 -
触头镀层 - 配接 -
针脚数 -
额定电流 3A
颜色 -
排数 1
安装方式 通孔安装

X9556WV-09-N0V01厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556WV-09-N0V01数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X9556WV-09-N0V01 X9556WV-09-N0V01数据手册

X9556WV-09-N0V01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9
3000+ ¥ 0.8625
5000+ ¥ 0.8475
14000+ ¥ 0.81
库存: 2379
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 900
直接购买
加入购物车
