X9556WV-05-N0V01

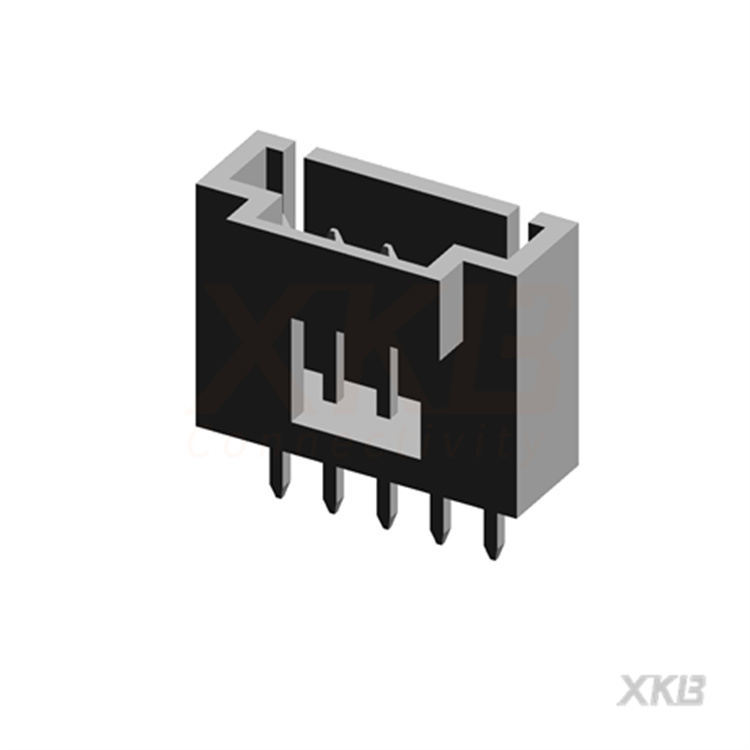

产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)针座,180度,05P
供应商型号: 14M-X9556WV-05-N0V01 DIP
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X9556WV-05-N0V01

X9556WV-05-N0V01概述

    X9556WV-XX-N0XX 2.54 mm Crimp Style Connectors 技术手册

    1. 产品简介


    X9556WV-XX-N0XX 系列 2.54 mm 螺纹式连接器是一种高性能的电连接解决方案,广泛应用于工业自动化、通信设备、计算机外围设备等领域。这类连接器以其高可靠性和卓越的电气性能著称,适用于需要高速信号传输和稳定连接的应用场景。

    2. 技术参数


    - 电压等级:250V AC / DC
    - 电流等级:3A AC / DC
    - 耐压值:1500V AC/分钟
    - 工作温度范围:-25°C ~ +85°C
    - 绝缘电阻:≥1000 MΩ
    - 接触电阻:≤20 mΩ(环境测试后 ≤30 mΩ)
    - 引脚数:2P-24P
    - 外形尺寸:
    - A:11.43 mm
    - B:6.60 ± 0.25 mm
    - P:2.54 mm
    - 材料:尼龙 66 UL 94V-0,黄铜,镀金或锡
    - 颜色:自然色
    - 焊接方式:直角 DIP

    3. 产品特点和优势


    - 高可靠性:具备出色的机械强度和电气稳定性。
    - 宽工作温度范围:可在极端环境下正常工作,适应多种恶劣环境。
    - 多种引脚配置:提供2P至24P的不同引脚数,满足多样化需求。
    - 优异的电气性能:低接触电阻和高绝缘电阻确保稳定的信号传输。
    - 耐久性强:经过严格环境测试后的性能依然优秀。

    4. 应用案例和使用建议


    - 应用场景:适用于工业控制设备、传感器接口、数据通信线路等领域。
    - 使用建议:
    - 在安装前,确保连接器与电路板上的焊盘对齐,以避免短路。
    - 定期检查连接器的电气性能,特别是在高温或潮湿环境中长期运行后。
    - 使用适当的防尘罩保护连接器端口,防止灰尘进入导致接触不良。

    5. 兼容性和支持


    - 兼容性:与标准的 2.54 mm 插头完全兼容,可广泛用于现有系统升级或新项目开发。
    - 支持:供应商提供详尽的技术文档、样品测试、专业培训和技术支持服务,确保客户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查引脚是否有氧化或损坏,必要时更换连接器。
    - 问题:绝缘电阻降低。
    - 解决方案:检查连接器是否受到污染或受潮,清洁并重新安装。
    - 问题:信号传输不稳定。
    - 解决方案:确认所有连接器均已正确插入且紧固到位,确保接地良好。

    7. 总结和推荐


    X9556WV-XX-N0XX 系列 2.54 mm 螺纹式连接器凭借其高性能、高可靠性及广泛的适用性,在众多应用场景中表现出色。无论是新项目开发还是现有系统的升级改造,这款连接器都是一个值得信赖的选择。强烈推荐在工业自动化和通信领域选择此款连接器,以提升系统的整体性能和稳定性。

X9556WV-05-N0V01参数

参数
排数 1
触头镀层 - 配接 -
针脚数 -
额定电流 3A
类型 -
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 -
颜色 -
安装方式 通孔安装

X9556WV-05-N0V01厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556WV-05-N0V01数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X9556WV-05-N0V01 X9556WV-05-N0V01数据手册

X9556WV-05-N0V01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.7711
50+ ¥ 0.7258
150+ ¥ 0.6477
1500+ ¥ 0.5436
3000+ ¥ 0.4719
10000+ ¥ 0.4536
库存: 1788
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 3.85
直接购买
加入购物车
