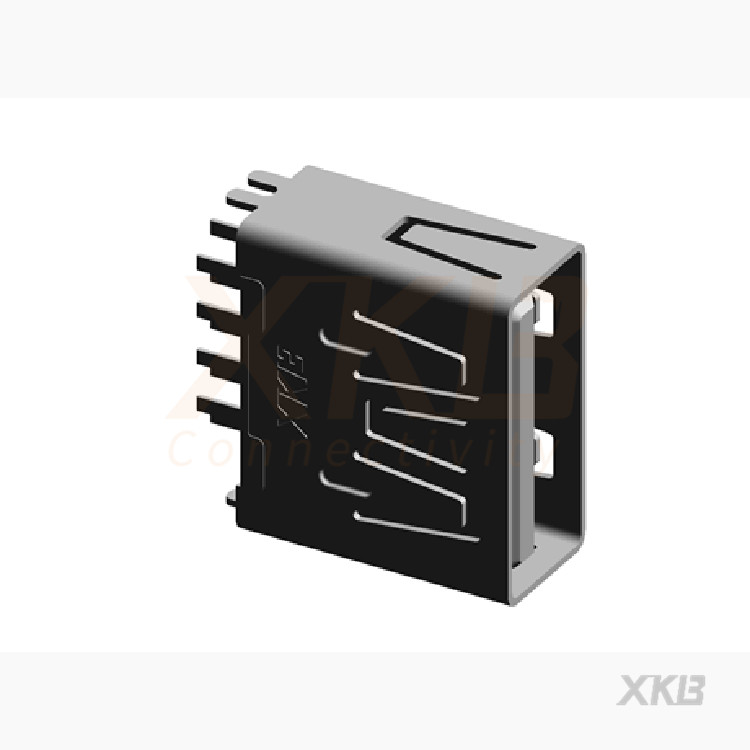

U233-091N-4BLPC17-31

产品分类: USB/DVI/HDMI 连接器
产品描述: USB3.0连接器 USB AF夹板0.8无边无固定脚
供应商型号: U233-091N-4BLPC17-31
供应商: 云汉优选
标准整包数: 100
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U233-091N-4BLPC17-31

U233-091N-4BLPC17-31概述

    高性能USB 3.0连接器的技术手册解析

    产品简介


    本文所介绍的产品是一款由XKB Industrial Precision Co., Limited推出的高性能USB 3.0连接器,型号为U233-09XN-XBLPC17-X1。该连接器以其卓越的性能和广泛的适用性,在现代电子设备中得到了广泛应用。其主要功能是提供高速的数据传输接口,同时支持电力传输,适用于各种需要高效数据交换的应用场景,如计算机外设、存储设备和多媒体终端等。

    技术参数


    | 参数类别 | 具体数值 |

    | 材料 | 外壳:LCP,UL94V-0,蓝色 |
    触点终端:黄铜 |
    壳体:Spcc |
    底层电镀:镍 |
    触点电镀:1µ"金 |
    焊接尾部:最小100µ"锡 |
    | 电压等级 | 100V AC |
    | 电流等级 | 信号针:0.25A,电源针:1.8A |
    | 接触电阻 | 最大30mΩ |
    | 绝缘电阻 | 最小1000MΩ |
    | 耐压强度 | 100V AC/分钟 |
    | 机械耐久性 | 1500次循环 |
    | 配合力 | 最大35N(3.57kgf) |
    | 分离力 | 最小10N(1.02kgf),初始8N后≥8N |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    该USB 3.0连接器具备多项显著优势,使其在市场上具有强大的竞争力。首先,其采用LCP材料外壳和黄铜触点终端设计,确保了产品的高可靠性和耐用性。其次,支持高达100V AC的工作电压和1.8A的大电流传输能力,满足了多种高功率设备的需求。此外,其出色的接触电阻和绝缘性能保证了数据传输的稳定性和安全性。最后,1500次以上的机械耐久性测试表明,该连接器能够在恶劣环境下长期稳定运行。

    应用案例和使用建议


    根据手册中的应用场景描述,这款USB 3.0连接器被广泛应用于个人电脑、服务器、移动硬盘以及其他需要高速数据传输的设备中。对于用户而言,在使用过程中应注意避免过度弯曲电缆以防止损坏;定期清洁连接器端口可以延长其使用寿命;确保连接器插入时位置准确,以避免接触不良的情况发生。

    兼容性和支持


    该产品与市场上主流的USB 3.0标准完全兼容,能够无缝对接各类支持USB 3.0协议的设备。厂商提供了详尽的技术文档和支持服务,包括在线技术支持、产品维护指南等,以便于客户更好地使用和维护产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输速度慢 | 检查连接器是否正确插入,更新驱动程序 |
    | 连接不稳定 | 确保电缆无损坏,检查接触点是否有氧化现象 |
    | 设备无法识别 | 更换不同的端口尝试连接,检查系统设置 |

    总结和推荐


    综上所述,XKB Industrial Precision Co., Limited生产的这款USB 3.0连接器凭借其优秀的性能表现和技术参数,在众多同类产品中脱颖而出。无论是从材料选择还是实际应用效果来看,它都展现了极高的性价比。因此,我们强烈推荐此款连接器给那些寻求高性能、高可靠性解决方案的用户。

U233-091N-4BLPC17-31参数

参数
类型 Type-A,USB 3.0
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 9P
安装方式 板安装

U233-091N-4BLPC17-31厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U233-091N-4BLPC17-31数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U233-091N-4BLPC17-31 U233-091N-4BLPC17-31数据手册

U233-091N-4BLPC17-31封装设计

查看详情并下载
Symbol
Footprint
3D Model
