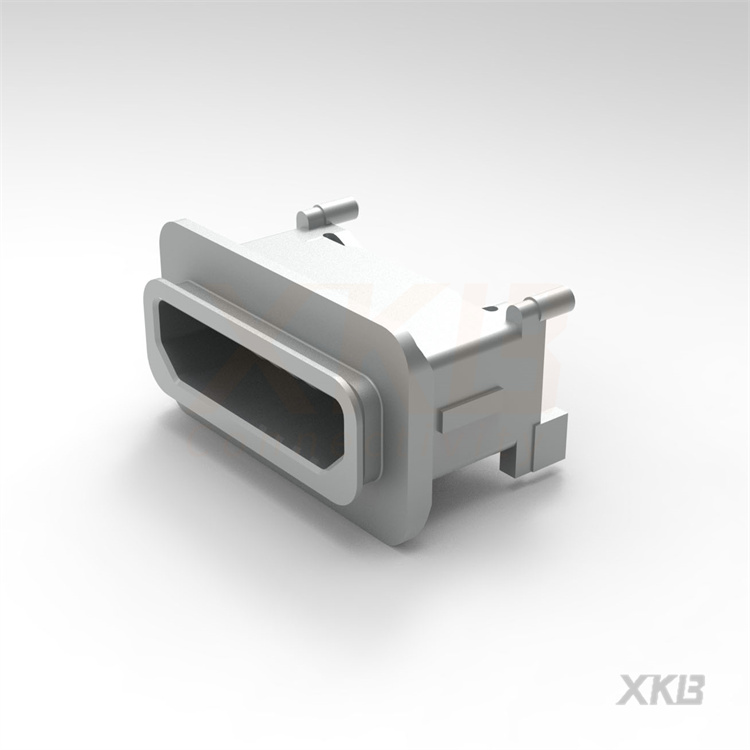

U-E-M8SS-W-1

产品分类: USB/DVI/HDMI 连接器
产品描述: 防水超薄MICRO USB连接器 IPX8 立式SMT 白色密封圈 W10xD4xH5.3
供应商型号: U-E-M8SS-W-1
供应商: 云汉优选
标准整包数: 700
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U-E-M8SS-W-1

U-E-M8SS-W-1概述

    XKB工业精密连接器技术手册解析

    1. 产品简介


    XKB工业精密连接器系列以其高精度和广泛的应用领域受到行业关注。型号为U-E-M8SS-W-1的连接器专为微型化和高性能需求设计,可应用于消费电子、通信设备、医疗仪器等多个领域。该系列产品具备卓越的防水性能(IP-X8标准),适用于恶劣环境下的稳定运行。

    2. 技术参数


    | 参数名称 | 规格 |

    | 外形尺寸 | 7.40mm x 6.00mm |
    | 插针直径 | 1.80mm |
    | 接触电流(信号针) | 1A |
    | 接触电流(电源针) | 1.8A |
    | 电压等级 | 30V AC rms |
    | 绝缘电阻 | ≥1000MΩ |
    | 防水等级 | IP-X8 |
    | 插拔力 | 35N(最大插入力)、8N~25N(撤出力) |
    | 循环次数 | 10,000次 |

    3. 产品特点和优势


    该连接器具有以下显著优势:
    - 高防护等级:IP-X8防水等级确保产品在复杂环境下运行可靠。
    - 卓越的耐用性:经过10,000次插拔循环测试,使用寿命长。
    - 快速安装设计:推荐PCB布局和厚度(0.80mm),便于快速组装。
    - 材料优质:外壳采用不锈钢,接触件为铜合金,确保长期稳定性。
    - 兼容性佳:支持多种焊接工艺,易于集成到现有系统中。

    4. 应用案例和使用建议


    该连接器广泛应用于智能手机、平板电脑、便携式医疗设备等领域。例如,在医疗设备中,推荐使用密封圈压缩比控制在40%-50%,以确保最佳的防水效果。对于高速数据传输场景,建议优化PCB布局,减少信号损耗。此外,在户外设备中,结合IP-X8防水特性,可进一步提高设备的环境适应能力。

    5. 兼容性和支持


    该连接器与主流电子设备接口兼容良好,支持多种焊接方式,包括IR回流焊。XKB工业提供全面的技术支持,包括样品寄送、工程协助和生产指导,帮助客户加速产品开发周期。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时出现卡滞 | 检查接触表面是否有异物或变形 |
    | 长期使用后插拔力增大 | 清理接触区域并润滑处理 |
    | 防水性能下降 | 更换密封圈,确保正确的压缩比例 |

    7. 总结和推荐


    XKB工业精密连接器U-E-M8SS-W-1凭借其高精度、稳定性和可靠性,成为电子设备领域的优选解决方案。其卓越的防水性能、快速插拔设计和多样化的兼容性使其在消费电子、医疗和通信行业具有强大竞争力。强烈推荐用于需要高稳定性和可靠性的应用场景。

U-E-M8SS-W-1参数

参数
额定电压 -
端口数 1
触头数量 5P
类型 Micro-B,USB 2.0
公母头 母头
规格 -

U-E-M8SS-W-1厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U-E-M8SS-W-1数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U-E-M8SS-W-1 U-E-M8SS-W-1数据手册

U-E-M8SS-W-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ ¥ 6.84
2100+ ¥ 6.555
3500+ ¥ 6.441
4200+ ¥ 6.156
库存: 700
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 4788
