首页  >  产品百科  >  U237-091N-4BLVS10-1

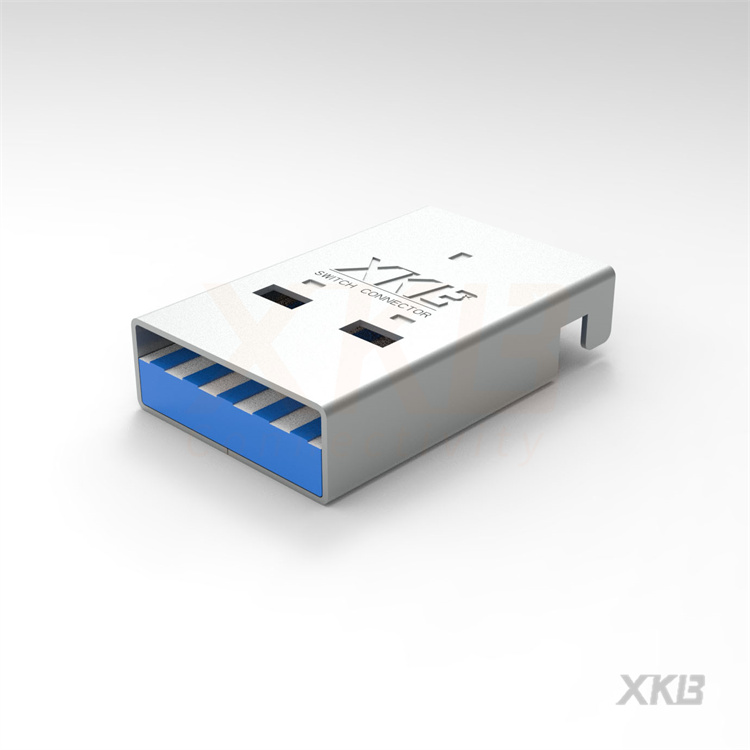

U237-091N-4BLVS10-1

产品分类: USB/DVI/HDMI 连接器
产品描述: USB3.0连接器 A公头 沉板 直角 中针
供应商型号: 14M-U237-091N-4BLVS10-1 SMD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U237-091N-4BLVS10-1

U237-091N-4BLVS10-1概述


    产品简介


    产品名称: XKB Industrial Precision Co., Ltd. USB 3.0 连接器
    型号: U237-09XN-4BLVS10-1
    主要功能: USB 3.0连接器主要用于高速数据传输和电力供应,具有9个信号引脚和1个接地引脚,适用于各种工业和消费电子产品。
    应用领域: 广泛应用于计算机、移动设备、网络设备、工业控制系统等。

    技术参数


    - 电气特性
    - 电压等级: 100V AC
    - 电流等级: 信号引脚0.25A,电源引脚1.8A
    - 接触电阻: 最大30mΩ
    - 绝缘电阻: 最小1000MΩ
    - 耐压测试: 100V AC/分钟
    - 机械特性
    - 对接力: 最大35N(3.57kgf)
    - 拔出力: 最小10N(1.02kgf),初始最小8N
    - 环境参数
    - 工作温度: -40°C到+85°C
    - 尺寸
    - 外形尺寸: 长度L≤4时±0.5mm,其他尺寸参照图表

    产品特点和优势


    该USB 3.0连接器具备以下特点和优势:
    - 高可靠性: 具备良好的接触电阻和耐压能力,确保长期稳定的信号传输。
    - 广泛适用性: 支持USB 2.0和USB 3.0标准,能够满足多种应用场景需求。
    - 优良材质: 使用LCP材料制作外壳,UL94V-0防火等级,保证长期使用的安全性。
    - 易于安装: 提供详细推荐的PCB布局图,便于工程师进行精确设计。

    应用案例和使用建议


    应用场景:
    - 在计算机、服务器、路由器等设备中用于高速数据传输和电力供应。
    - 在工业控制设备中用于连接传感器和执行器,实现高效的数据通信。
    使用建议:
    - 正确的安装位置: 确保连接器安装于无尘、干燥且通风良好的环境中。
    - 合理的散热设计: 在高温环境下使用时,建议增加散热片以保持稳定的工作状态。
    - 遵循推荐的PCB布局: 按照提供的布局图进行设计,可以减少电磁干扰和信号衰减。

    兼容性和支持


    该USB 3.0连接器与各类USB 2.0和USB 3.0设备完全兼容。制造商提供详细的技术支持,包括安装指南、技术文档和在线技术支持服务。

    常见问题与解决方案


    - 问题1: 连接不稳定
    解决办法: 检查连接器是否安装正确,确保所有引脚都插入到位。
    - 问题2: 数据传输速度慢
    解决办法: 检查连接线是否为高速传输线缆,更换后重新测试。
    - 问题3: 接触不良
    解决办法: 清理连接器内部灰尘和氧化物,必要时更换新的连接器。

    总结和推荐



    总结

    :
    XKB Industrial Precision Co., Ltd. 的USB 3.0连接器在设计和性能上表现出色,具有高可靠性、广泛的适用性和优秀的兼容性。经过详细测试和技术验证,其在各种应用场景中均能提供稳定可靠的服务。
    推荐:
    强烈推荐在需要高速数据传输和电力供应的工业和消费电子产品中使用该连接器。对于需要高性能和高可靠性的系统,这款连接器是最佳选择。

U237-091N-4BLVS10-1参数

参数
端口数 1
触头数量 9P
类型 Type-A,USB 3.0
公母头 公头
规格 -
额定电压 -
安装方式 板安装
应用等级 工业级

U237-091N-4BLVS10-1厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U237-091N-4BLVS10-1数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U237-091N-4BLVS10-1 U237-091N-4BLVS10-1数据手册

U237-091N-4BLVS10-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9731
50+ ¥ 0.9158
150+ ¥ 0.8174
1500+ ¥ 0.686
3000+ ¥ 0.5955
10000+ ¥ 0.5724
库存: 95
起订量: 5 增量: 100
交货地:
最小起订量为:5
合计: ¥ 4.86
