PJ-307N3

产品分类: 套管 - 音频连接器
产品描述:
供应商型号: 14M-PJ-307N3 DIP
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 套管 - 音频连接器 PJ-307N3

PJ-307N3概述


    产品简介

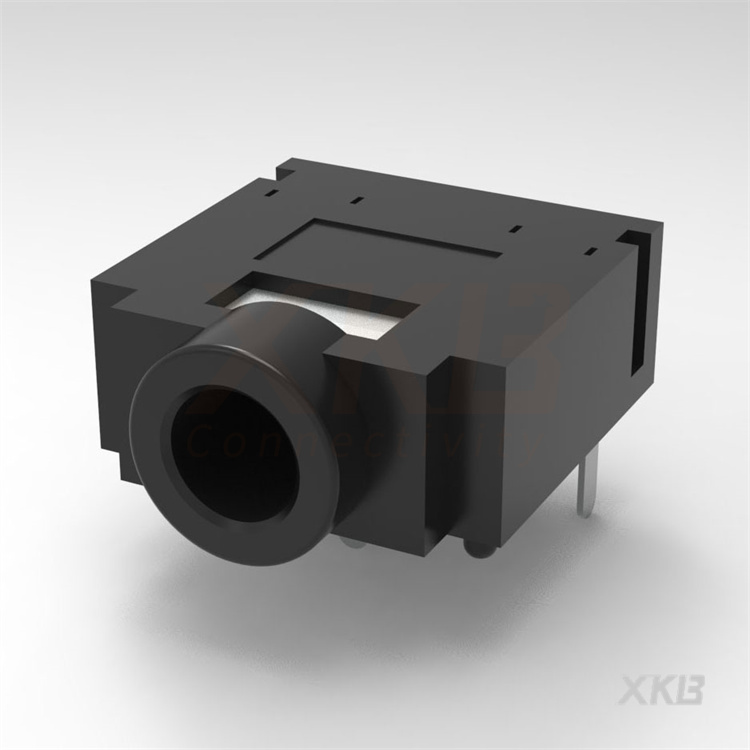

    PJ-307NX 系列是 XKB Industrial Precision Co., Ltd. 生产的一款高精度 3.5mm 电话插孔(Phone Jack),广泛应用于消费电子、通信设备和工业控制等领域。该系列产品提供多种型号,包括PJ-307N3、PJ-307N4 和 PJ-307N5,分别对应不同的接口配置。这些插孔采用优质材料制造,具有高可靠性和耐用性,能够满足各种复杂环境下的使用需求。

    技术参数


    以下是 PJ-307NX 系列的主要技术参数:
    | 参数 | 值 |

    | 模型编号 | PJ-307N3, PJ-307N4, PJ-307N5 |
    | 插孔直径 | 3.5mm |
    | 镀层材料 | Phosphor Bronze Tin, Brass Tin |
    | 环境温度 | -25°C 至 +85°C |
    | 防水等级 | IPX4 |
    | 最大电流 | 1A |
    | 工作电压 | 50V |
    | 接触电阻 | ≤10mΩ |
    | 插拔寿命 | ≥10000 次 |

    产品特点和优势


    PJ-307NX 系列具有以下显著特点和优势:
    1. 高可靠性:采用磷青铜镀锡和黄铜镀锡材料,确保长期使用不易磨损,提高接触稳定性和可靠性。
    2. 防水设计:IPX4 防护等级使其适用于潮湿环境,有效防止水分侵入。
    3. 兼容性强:标准的 3.5mm 直径,适用于大多数设备,方便快速连接和断开。
    4. 耐用性好:经过超过 10000 次插拔测试,确保长时间使用不变形,延长产品寿命。
    5. 多功能配置:不同型号支持多种配置,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:如智能手机、平板电脑、耳机等,作为音频接口。
    2. 通信设备:用于连接麦克风、扬声器等设备,确保高质量的声音传输。
    3. 工业控制系统:在恶劣环境下提供可靠的信号传输接口。
    使用建议
    1. 安装注意事项:确保插座与 PCB 的焊点牢固,避免焊接不良导致接触不稳定。
    2. 清洁保养:定期清洁插座内部,以防止灰尘和杂质影响信号传输质量。
    3. 环境适应:在极端环境中使用时,应特别注意防护措施,避免水汽和腐蚀物质的影响。

    兼容性和支持


    PJ-307NX 系列与市面上主流的 3.5mm 接口设备高度兼容,确保广泛的适用范围。厂商提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 接触不良:检查插座与 PCB 的焊点是否牢固,必要时重新焊接。
    2. 信号干扰:确保插座内部清洁,避免灰尘和杂质影响信号传输。
    3. 插头无法插入:检查插头是否与插座尺寸匹配,避免强行插入导致损坏。

    总结和推荐


    综上所述,PJ-307NX 系列是一款集高性能、高可靠性于一体的 3.5mm 电话插孔。其优良的材料选择、严格的生产工艺和全面的技术支持,使其在消费电子、通信设备和工业控制等多个领域中表现出色。对于需要高质量音频接口和可靠信号传输的应用场景,我们强烈推荐选用 PJ-307NX 系列产品。

PJ-307N3厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

PJ-307N3数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 套管 - 音频连接器 XKB CONNECTIVITY/中国星坤 PJ-307N3 PJ-307N3数据手册

PJ-307N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
