TS-1134A-C

产品分类: 轻触开关
产品描述: 12V(DC) 单刀单掷 2.6N 100万次 0.2±0.05 SMD 板安装 4.5mm(长度)*2.9mm(宽度)
供应商型号: TS-1134A-C
供应商: 云汉优选
标准整包数: 2400

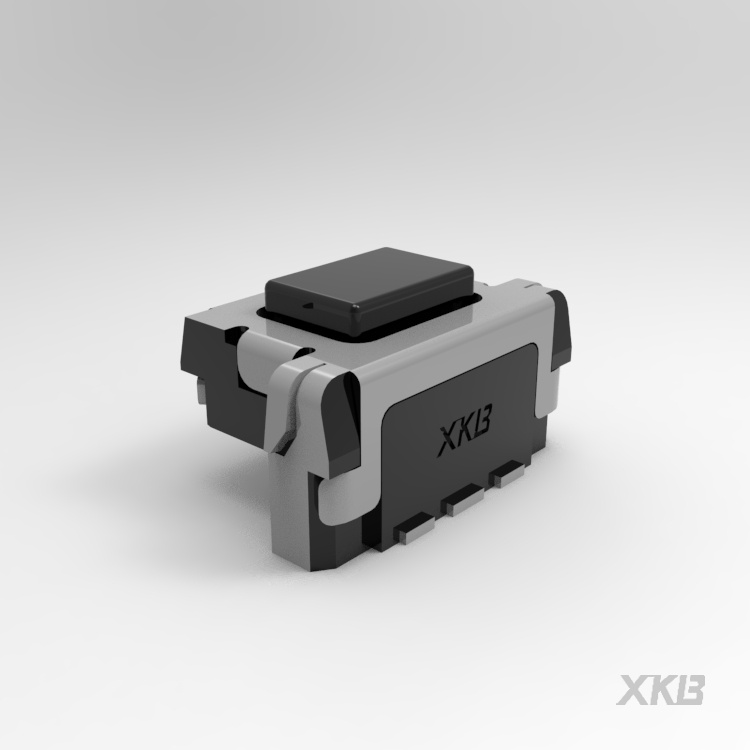

XKB CONNECTIVITY/中国星坤 轻触开关 TS-1134A-C

TS-1134A-C概述

    XKB工业精密有限公司 TACT开关技术手册

    产品简介

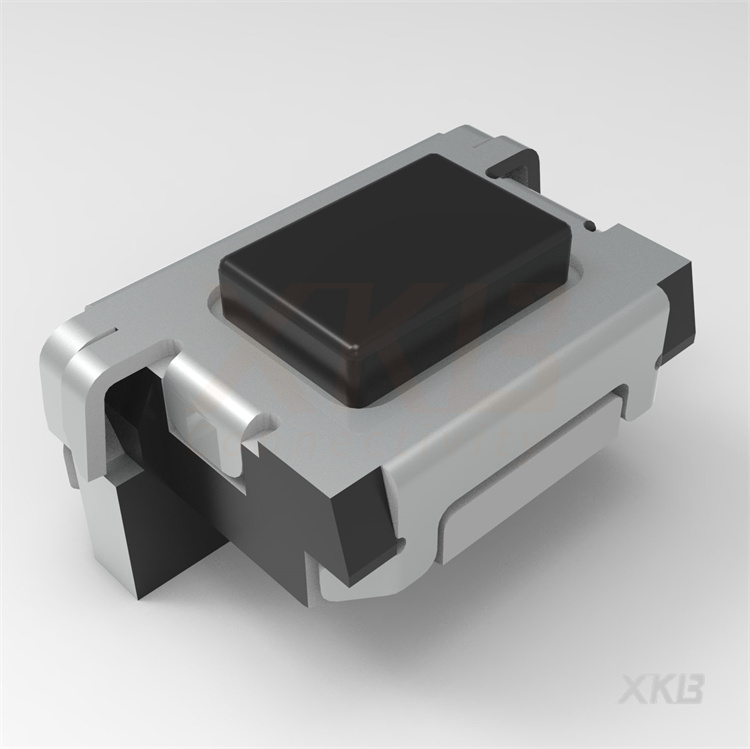

    本文介绍的产品为XKB工业精密有限公司生产的TS-1134A-X型导电橡胶Tact开关。这是一种轻触式机械开关,具有高精度和稳定性,适用于各种消费电子、仪器仪表和工业控制设备中。

    技术参数


    以下列出了TS-1134A-X的主要技术参数:
    - 操作力:B型号160gf,C型号260gf
    - 触点高度:1.7±0.2mm
    - 行程:0.20mm
    - 接触额定值:50mA, 12V DC
    - 接触电阻:≤100mΩ
    - 绝缘电阻:≥100MΩ@500VDC
    - 介电强度:250VAC/1分钟
    - 工作温度范围:-30℃~+85℃
    - 存储温度范围:-30℃~+80℃

    产品特点和优势


    1. 高操作力选择:根据不同的应用需求,可选择B型或C型开关,分别提供160gf和260gf的操作力。
    2. 稳定的接触性能:低接触电阻(≤100mΩ)保证了良好的电气连接性能。
    3. 宽广的工作温度范围:-30℃~+85℃的工作温度范围确保了在不同环境下的稳定运行。
    4. 长寿命设计:采用高品质材料制造,确保了长寿命和高可靠性。

    应用案例和使用建议


    TS-1134A-X型开关广泛应用于手机、遥控器、汽车音响等需要精准触发的应用场景。对于设计师而言,推荐如下几点使用建议:
    1. 精确的安装布局:参考手册中的PCB布局图,确保安装正确无误。
    2. 注意操作环境:考虑设备的工作温度,避免过热或过冷环境对开关的影响。
    3. 适当的测试:在实际部署前,进行充分的功能测试以验证其稳定性和可靠性。

    兼容性和支持


    TS-1134A-X型开关与其他标准PCB设计兼容。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中得到全面的帮助。

    常见问题与解决方案


    - Q: 开关触点电阻过高?
    - A: 检查电路板是否有短路现象,或者更换新的开关试试。
    - Q: 开关操作不灵敏?
    - A: 确保开关已经正确安装,尝试调整操作力度或重新焊接连接。
    - Q: 开关频繁出现故障?
    - A: 联系技术支持,可能需要进一步检查线路或更换新的部件。

    总结和推荐


    综上所述,TS-1134A-X型导电橡胶Tact开关是一款集高精度、高稳定性于一身的产品。它不仅具备优异的操作性能,还能适应各种复杂的工作环境。对于要求严格的应用场合,这款开关无疑是一个理想的选择。我们强烈推荐这款产品给那些寻求高质量、高可靠性的终端客户。

TS-1134A-C参数

参数
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 0.2±0.05
机械寿命 100万次
操作力 2.6N
长*宽*高 4.5mm(长度)*2.9mm(宽度)
通用封装 SMD
安装方式 板安装

TS-1134A-C厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TS-1134A-C数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TS-1134A-C TS-1134A-C数据手册

TS-1134A-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2400+ ¥ 1.0306
7200+ ¥ 0.9876
12000+ ¥ 0.9704
14400+ ¥ 0.9275
库存: 2567
起订量: 2400 增量: 2400
交货地:
最小起订量为:2400
合计: ¥ 2473.44
