TS-1102SD-A-N-R

产品分类: 轻触开关
产品描述:
供应商型号: TS-1102SD-A-N-R
供应商: 云汉优选
标准整包数: 500

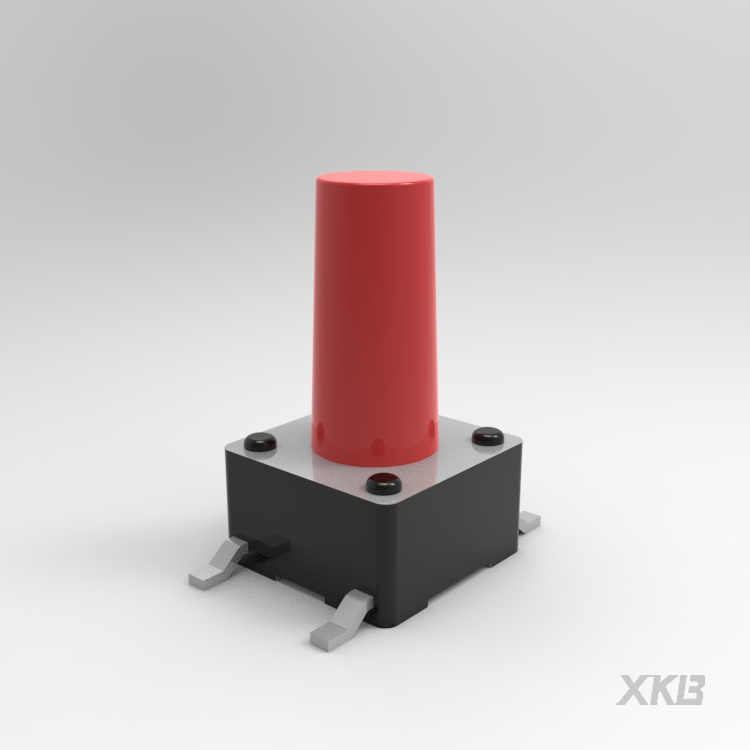

XKB CONNECTIVITY/中国星坤 轻触开关 TS-1102SD-A-N-R

TS-1102SD-A-N-R概述

    # 产品介绍及技术手册解析
    本文旨在详细介绍一款由XKB工业精密有限公司生产的轻触开关(Tact Switch),型号为TS-1102SD-X-X-X。我们将从产品类型、主要功能、技术参数、产品特点、应用案例等方面进行全面解析,并提供实际应用建议和兼容性信息。

    产品简介


    产品类型
    本产品属于电子元器件类,具体为轻触开关(Tact Switch),用于实现电路的通断控制。
    主要功能
    轻触开关是一种通过手指轻按即可实现电路接通和断开的装置。常用于消费电子产品、工业设备及家电等场合。
    应用领域
    广泛应用于智能手机、平板电脑、键盘、遥控器、仪器仪表等需要小体积、高可靠性的领域。

    技术参数


    | 参数名称 | 具体数值 |

    | 额定操作力 (A) | 100gf |
    | 额定操作力 (B) | 160gf |
    | 额定操作力 (C) | 260gf |
    | 触点额定负载 | 50mA, 12V DC |
    | 触点电阻 | ≤100Ω |
    | 绝缘电阻 | ≥100MΩ, 500VDC |
    | 耐压强度 | 250V AC, 1分钟 |
    | 行程 | 0.25mm |
    | 工作温度范围 | -20℃ ~ +70℃ |
    | 储存温度范围 | -40℃ ~ +85℃ |

    产品特点和优势


    1. 高可靠性:轻触开关采用优质的材料制造,确保在多次操作下仍能保持良好的触点接触状态。
    2. 耐用性强:经过严格测试,能够承受数十万次的开关操作而不影响性能。
    3. 小巧设计:结构紧凑,适用于空间受限的设计需求。
    4. 多种颜色选择:提供黑、棕、红等多种颜色选项,满足不同外观需求。
    5. 环保无铅:采用环保无铅工艺,符合国际环保标准。

    应用案例和使用建议


    应用案例
    1. 手机按键:TS-1102SD-X-X-X轻触开关被广泛应用于手机和其他便携式设备中的各种按键。它具备高灵敏度和可靠性,可以准确响应用户的每一次操作。
    2. 家电控制面板:在家用电器如空调、洗衣机等的控制面板上使用,提高用户体验的同时保障设备运行的稳定性和安全性。
    使用建议
    - 在安装轻触开关时,需注意防尘措施,避免灰尘进入影响接触效果。
    - 长时间使用后建议进行定期检查,以保证其性能稳定。
    - 遵循正确的装配指南,避免不当安装导致损坏。

    兼容性和支持


    - TS-1102SD-X-X-X轻触开关具有广泛的适用性,可直接替换市面上大部分同类产品。
    - XKB工业精密有限公司提供详尽的技术支持服务,包括但不限于产品选型指导、安装调试、故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮按下后无法弹起 | 检查按钮内部是否有异物卡住 |
    | 开关在特定位置无法接通 | 检查连接线路是否正常 |
    | 开关寿命短 | 更换品质更好的轻触开关 |

    总结和推荐


    综上所述,TS-1102SD-X-X-X是一款高性能的轻触开关,具有高可靠性、长寿命和易于安装等特点。无论是从产品质量还是客户服务来看,它都值得高度推荐。对于需要高精度和稳定性的应用场景,TS-1102SD-X-X-X无疑是理想的选择。希望本篇解析对您有所帮助,如有任何疑问,请联系XKB工业精密有限公司获取进一步支持。

TS-1102SD-A-N-R参数

参数
机械寿命 -
操作力 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
通用封装 SMD

TS-1102SD-A-N-R厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TS-1102SD-A-N-R数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TS-1102SD-A-N-R TS-1102SD-A-N-R数据手册

TS-1102SD-A-N-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
