首页  >  产品百科  >  Q13FC13500005

Q13FC13500005

产品分类: 无源晶振
厂牌: EPSON
产品描述: 12.5pF ±10ppm 32.768KHz 70KΩ 0.1μW SMD-3215-2P 贴片安装 3.2mm*1.7mm*750μm
供应商型号: 31M-Q13FC13500005
供应商: 云汉优选
标准整包数: 1

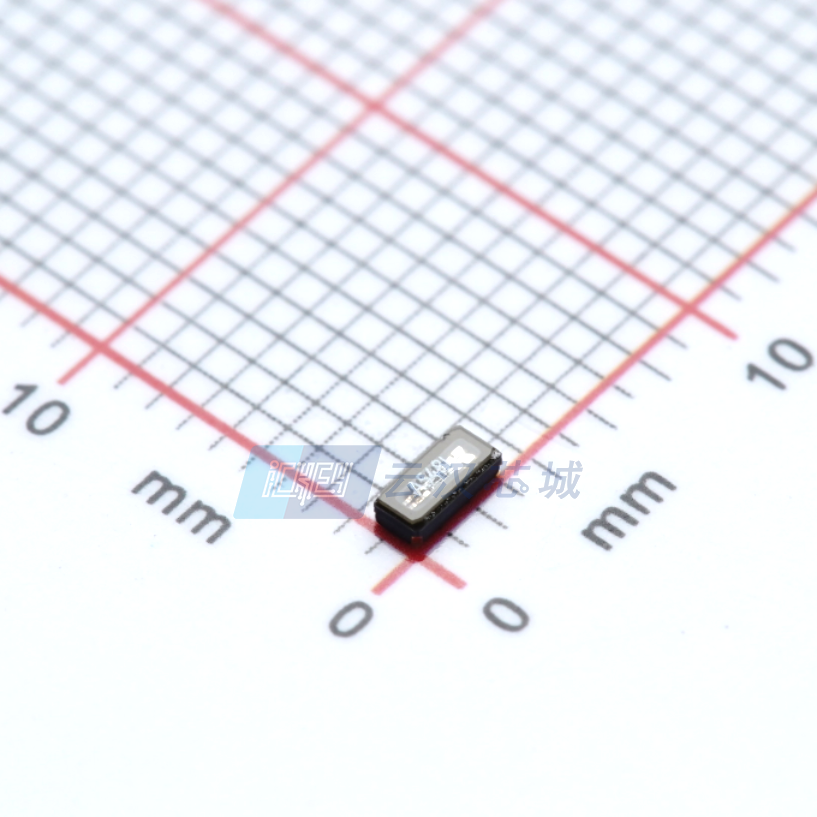

EPSON 无源晶振 Q13FC13500005

Q13FC13500005概述


    产品简介




    产品名称: FC-135 32.768000 kHz

    产品类型: 晶体单元(kHz范围)

    主要功能:
    FC-135晶体单元提供高精度频率参考,适用于各种电子产品中,特别是那些需要稳定时钟源的应用。

    应用领域:
    消费电子、医疗设备、电信设备、航空航天系统、工业控制系统等。


    技术参数




    - 频率范围: 32.768 kHz
    - 额定频率: 32.768 kHz
    - 负载电容: 12.5 pF
    - 驱动电平: 最大为 0.1 µW
    - 温度系数: B值 -0.04 x 10^-6/°C^2
    - 串联电阻(ESR): 55 kΩ 至 70 kΩ
    - 最大老化率: -3 至 +3 ppm/年
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C


    产品特点和优势




    - 高精度频率参考: 频率偏差控制在 ±10 ppm 之内,确保高度稳定性。
    - 广泛的温度适应性: 可以在极端温度条件下保持稳定的频率输出。
    - 优异的老化特性: 第一年内老化率仅为 ±3 ppm/年。
    - 低功耗: 最大驱动电平仅为 0.1 µW,适合低功耗应用。
    - 高可靠性: 符合RoHS指令,保证产品的环保和安全。


    应用案例和使用建议




    应用场景:
    FC-135晶体单元在消费电子中的手表应用非常普遍,其高精度和长期稳定性使其成为理想的频率参考源。此外,它也适用于医疗设备和航天航空系统的时钟同步应用。

    使用建议:
    - 确保电路设计中的寄生电容和电阻符合制造商的规范,特别是在高精度应用中。
    - 注意散热设计,特别是在高温环境下使用时,确保晶体的稳定工作。


    兼容性和支持




    - 兼容性: 与各种标准焊接工艺兼容,如回流焊。
    - 支持: EPSON公司提供技术支持和产品文档下载,可通过官方网站获得更多信息和帮助。


    常见问题与解决方案




    - 问题: 在高温环境下工作时,晶体输出频率不稳定。
    - 解决办法: 确认电路中的负载电容符合要求,并注意散热设计。

    - 问题: 晶体长时间使用后出现频率偏移。
    - 解决办法: 检查并确保电路设计合理,避免过高的驱动电平。


    总结和推荐





    总结

    :
    FC-135晶体单元是一款性能卓越的kHz范围晶体单元,具备高精度、宽温度范围和优秀的可靠性,广泛应用于消费电子、医疗设备等领域。

    推荐:
    鉴于其出色的性能和高可靠性,强烈推荐在需要高精度频率参考的应用中使用FC-135晶体单元。对于需要长期稳定性和环境适应性的应用,这款产品是理想的选择。

Q13FC13500005参数

参数
驱动电平 0.1μW
负载电容 12.5pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 70KΩ
频率 32.768KHz
长*宽*高 3.2mm*1.7mm*750μm
通用封装 SMD-3215-2P
安装方式 贴片安装
应用等级 工业级

Q13FC13500005厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q13FC13500005数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q13FC13500005 Q13FC13500005数据手册

Q13FC13500005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.5148
10+ ¥ 1.2453
50+ ¥ 1.0735
150+ ¥ 0.9561
500+ ¥ 0.8836
3000+ ¥ 0.8313
6000+ ¥ 0.795
库存: 656
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.51
