X1G004481000212

产品分类: 无源晶振
厂牌: EPSON
产品描述: 15pF 贴片安装 7mm*5mm*1.3mm
供应商型号: AX-X1G004481000212
供应商: 国内现货
标准整包数: 1

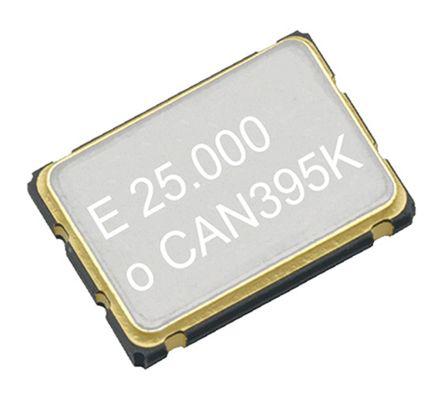

EPSON 无源晶振 X1G004481000212

X1G004481000212概述

    电子元器件产品技术手册解析:晶体振荡器

    1. 产品简介


    本产品是型号为SG5032CAN、SG7050CAN、SG5032CBN、SG7050CBN和SG5032CCN的晶体振荡器。这些晶体振荡器主要用于提供稳定的时钟信号,广泛应用于各种电子设备,如汽车多媒体系统、车身电子系统、遥控无钥匙进入系统等,同时也适用于驾驶安全相关的电子控制系统,例如发动机控制单元、气囊、ESC(电子稳定控制系统)等。这些晶体振荡器采用CMOS输出方式,频率范围从1 MHz到170 MHz不等,具有高稳定性、低功耗等特点。

    2. 技术参数


    | 参数 | 规格 |

    | 输出频率范围 | SG5032CAN: 1 MHz至75 MHz
    SG7050CAN: 80 MHz至170 MHz
    SG5032CBN: 2.5 MHz至50 MHz |
    | 供电电压 | T型: 1.6 V至3.6 V
    H型: 4.5 V至5.5 V |
    | 存储温度 | -40 °C至+125 °C |
    | 工作温度 | B型: -20 °C至+70 °C
    G型: -40 °C至+85 °C
    H型: -40 °C至+105 °C |
    | 频率容差 | D型: ±25 × 10^-6
    J型: ±50 × 10^-6
    L型: ±100 × 10^-6 |
    | 最大电流消耗 | 3.0 mA (无负载条件下的最大频率)
    11 mA
    20 mA |
    | 备用电流 | 2.7 µA最大
    10 µA最大 |
    | 高阻态电流 | 10 mA最大 (OE=GND) |
    | 对称性 | 45%至55%
    40%至60% |
    | 输出电压 | VOH: VCC-0.4最小
    VOL: 0.4 V最大 |
    | 输入电压 | VIH: 80% VCC最小
    VIL: 20% VCC最大 |
    | 上升时间/下降时间 | 4 ns最大
    3 ns最大
    5 ns最大 |
    | 启动时间 | 3 ms最大
    5 ms最大 (t=0在+85°C或+105°C时) |
    | 年龄增长频率 | ±3 × 10^-6 /年最大
    ±5 × 10^-6 /年最大 |

    3. 产品特点和优势


    - 高精度频率:具有±25 ppm至±100 ppm的频率容差,确保在各种工作条件下均能保持稳定的时钟信号。
    - 宽工作温度范围:可适应-40 °C至+125 °C的工作温度范围,确保在极端环境下的可靠运行。
    - 低功耗:在不同电压条件下,电流消耗最低可达3.0 mA,最大电流仅为20 mA,特别适合电池供电的应用场景。
    - 高稳定性:长期老化后频率变化极小,年老化频率仅为±3 ppm至±5 ppm。
    - 快速响应:启动时间短,最短仅需3 ms,确保及时响应系统需求。

    4. 应用案例和使用建议


    这些晶体振荡器被广泛应用于汽车电子系统中,例如遥控无钥匙进入系统、车身电子系统和驾驶安全相关的控制系统。对于汽车多媒体系统,这些晶体振荡器可以提供稳定可靠的时钟信号,确保系统的正常运行。此外,在设计电路时,需要在电源终端附近放置一个0.01µF至0.1µF的旁路电容,以确保稳定运行。
    使用建议:
    - 在选择电压和频率范围内时,要根据具体应用场景进行合理选择,确保满足系统的性能要求。
    - 注意在电源终端附近放置合适的旁路电容,提高系统的稳定性。
    - 对于特殊应用场合,如航天、医疗等,务必提前获得Seiko Epson的许可,确保产品适用性和可靠性。

    5. 兼容性和支持


    这些晶体振荡器支持CMOS输出,可与现有的电子设备无缝集成。Seiko Epson提供了详尽的技术支持和售后服务,确保用户能够顺利使用并维护这些产品。同时,这些产品符合国际标准,如ISO 14001和ISO/TS 16949,确保了产品质量和可靠性。

    6. 常见问题与解决方案


    - 问题1:如何确定最佳的电压和频率?
    解决方案:根据具体应用场景的需求,参考技术手册中的规格表选择合适的电压和频率范围。确保所选电压和频率能够满足系统的性能要求。

    - 问题2:如何确保晶体振荡器的稳定性?
    解决方案:在电源终端附近放置一个0.01µF至0.1µF的旁路电容,并确保良好的接地。避免电源波动对振荡器造成影响。

    - 问题3:如何应对长时间运行导致的频率漂移?
    解决方案:定期检查频率并进行校准,特别是在关键应用中,以确保系统长期稳定运行。

    7. 总结和推荐


    综上所述,SG5032CAN、SG7050CAN、SG5032CBN、SG7050CBN和SG5032CCN晶体振荡器凭借其高精度、宽工作温度范围、低功耗和高稳定性等优势,在多种应用场景中表现出色。特别适用于汽车电子系统、航空航天、医疗仪器等对可靠性要求极高的场合。鉴于其优异的性能和广泛的应用前景,强烈推荐这些产品作为您的首选晶体振荡器解决方案。

X1G004481000212参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 15pF
长*宽*高 7mm*5mm*1.3mm
安装方式 贴片安装

X1G004481000212厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004481000212数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1G004481000212 X1G004481000212数据手册

X1G004481000212封装设计

查看详情并下载
Symbol
Footprint
3D Model
