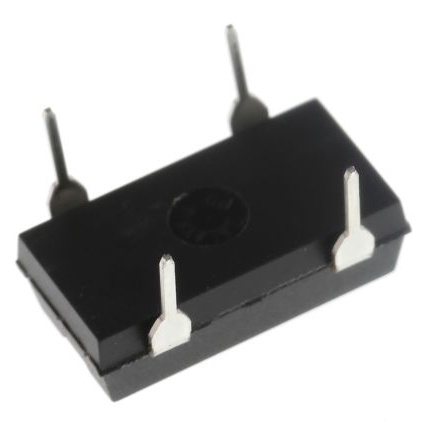

Q3204DC21006800

产品分类:
厂牌: EPSON
产品描述: 爱普生 XO振荡器, 10MHz, 通孔安装, CMOS输出
供应商型号: 4785682
供应商: 海外现货
标准整包数: 1
EPSON  Q3204DC21006800

Q3204DC21006800概述

    # 全面解读SG-8002系列晶体振荡器

    产品简介


    基本介绍
    SG-8002系列晶体振荡器是Seiko Epson推出的一款高精度、低功耗的振荡器,适用于多种电子设备中作为时钟信号源。该系列产品具有广泛的工作频率范围(1 MHz至125 MHz),供应电压灵活(3.0V至5.5V),并支持多种封装形式(如SON、SOJ、DIP等)。SG-8002系列的主要功能包括输出使能(OE)和待机(ST)模式,能够在不同负载条件下提供稳定的频率输出,适用于通信、消费电子、工业控制等多个领域。
    主要功能
    1. 宽泛的频率范围:支持从1 MHz到125 MHz的频率输出。
    2. 多种供电电压选项:可选3.0V、3.3V和5.0V供电。
    3. 灵活的控制接口:通过OE或ST引脚实现输出使能或停止功能。
    4. 卓越的可靠性:工作温度范围广(-40°C至+85°C),适合恶劣环境应用。
    应用领域
    - 消费电子设备(如智能手机、平板电脑)
    - 工业自动化控制系统
    - 车载电子系统(如导航、仪表盘、车身控制模块)
    - 通信设备(如基站、路由器)

    技术参数


    | 参数名称 | 符号 | 规格 |
    |
    | 输出频率范围 | f0 | 1 MHz 至 125 MHz |
    | 供电电压 | VCC | 4.5 V 至 5.5 V 或 3.0 V 至 3.6 V |
    | 存储温度 | Tstg | -55°C 至 +125°C |
    | 操作温度 | Tuse | -20°C 至 +70°C 或 -40°C 至 +85°C |
    | 频率容差 | ftol | ±50 ppm 至 ±100 ppm |
    | 最大电流消耗 | ICC | 40 mA (典型值) |
    | 待机电流 | Istd | 50 µA |
    | 对称性 | SYM | 40% 至 60% |
    | 上升时间 | tr | 4 ns 最大值 |
    | 下降时间 | tf | 4 ns 最大值 |

    产品特点和优势


    独特功能
    1. 短周期生产:得益于先进的PLL技术,能够快速响应客户定制需求。
    2. 兼容性强:支持多种封装形式,便于集成到现有设计中。
    3. 编程可调:可通过专用工具SG-Writer进行频率微调。
    市场竞争力
    - 高稳定性:采用先进的晶体制作工艺,确保长期运行中的频率稳定。
    - 低功耗:待机电流仅为50 µA,极大延长电池寿命。
    - 广泛适应性:可在极端温度下正常工作,满足严苛环境下的使用要求。

    应用案例和使用建议


    典型应用场景
    1. 车载娱乐系统:为多媒体播放器和导航系统提供精准时钟信号。
    2. 网络通信设备:用于路由器和交换机中的同步信号生成。
    3. 智能家居设备:如智能音响、家庭网关等需要精确时间戳的应用。
    使用建议
    1. 外围电路设计:确保在靠近电源端口处安装0.01µF至0.1µF去耦电容,以减少噪声干扰。
    2. 温湿度管理:避免将设备放置在高温或潮湿环境中,以免影响使用寿命。
    3. 频率调整:对于需要更高精度的应用场景,建议使用SG-Writer工具对出厂频率进行微调。

    兼容性和支持


    兼容性
    SG-8002系列晶体振荡器与其他主流电子元件具有良好的兼容性,特别是与Seiko Epson的其他时序产品,可轻松实现替换升级。
    厂商支持
    Seiko Epson提供全面的技术支持服务,包括但不限于:
    - 技术咨询
    - 定制化开发
    - 快速交付及售后服务

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不准确 | 使用SG-Writer工具重新校准频率 |
    | 设备无法启动 | 检查供电电压是否符合要求 |
    | 输出波形失真 | 增加负载电容或更换质量更高的旁路电容器件 |

    总结和推荐


    综合评估
    SG-8002系列晶体振荡器凭借其出色的性能、广泛的适用性和便捷的调试方式,在市场上占据了重要地位。其高频、低功耗的特点使其成为许多高性能电子设备的理想选择。
    推荐结论
    强烈推荐此系列产品用于需要高精度、稳定性和灵活性的应用场合。无论是消费级还是工业级项目,SG-8002系列均表现出色,是值得信赖的选择。

Q3204DC21006800参数

参数
长*宽*高 13.7mm*6.6mm*5.3mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级
