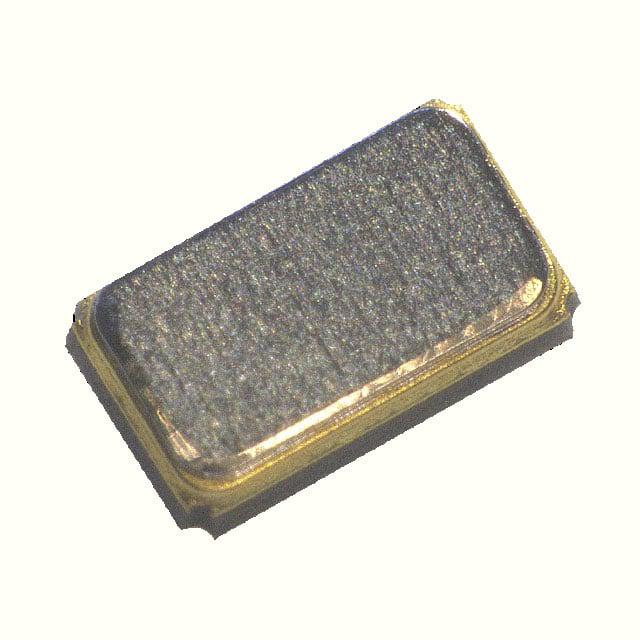

FC1610AN 32.7680KA-AC

产品分类: 无源晶振
厂牌: EPSON
产品描述: 9pF ±20ppm 32.768KHz 90KΩ 贴片安装 1.65mm*1.05mm*500μm
供应商型号: M-FC1610AN 32.7680KA-AC
供应商: Future
标准整包数: 100
EPSON 无源晶振 FC1610AN 32.7680KA-AC

FC1610AN 32.7680KA-AC概述


    产品简介


    FC1610AN是一款频率为32.768kHz的石英晶体单元。这类电子元器件主要用于小通信设备中,如便携式通讯装置和汽车多媒体系统。其基本特征包括小型化设计(1.65mm x 1.05mm x 0.5mm),并采用基频谐振模式。

    技术参数


    - 标称频率范围:32.768kHz
    - 存储温度范围:-55°C至+125°C
    - 工作温度范围:-40°C至+85°C
    - 驱动功率:典型值0.1μW(最大值0.5μW)
    - 频率容差:±20×10^-6 (在25°C,驱动功率为0.1μW条件下)
    - 转折温度:±25°C±5°C
    - 抛物线系数:-0.04×10^-6 /°C^2
    - 负载电容:9pF,12.5pF(需要指定)
    - 运动电阻:最大值90kΩ
    - 运动电容:典型值6.0fF
    - 并联电容:典型值1.2pF
    - 频率老化率:最大值±3×10^-6 /年(在25°C下,第一年)

    产品特点和优势


    FC1610AN的主要优势在于其极高的频率稳定性和温度补偿能力。这种石英晶体单元具有低驱动功率,适用于对功耗敏感的应用场景。此外,它还具备高可靠性,在广泛的工作温度范围内仍能保持良好的性能。其紧凑的设计使其成为便携式设备的理想选择。

    应用案例和使用建议


    应用案例
    - 小通信设备:如手机、智能手表等便携式通讯装置。
    - 汽车多媒体系统:用于导航、娱乐等系统。
    - 驾驶安全相关系统:如发动机控制单元、气囊系统等。
    使用建议
    1. 负载电容的选择:根据具体应用需求选择合适的负载电容值(9pF或12.5pF)。
    2. 温度影响的考虑:虽然频率稳定性较高,但在极端温度环境下仍需注意温度补偿设计。
    3. 高频电路布局:注意电路布局以避免干扰,确保信号完整性。

    兼容性和支持


    FC1610AN与多种电子设备兼容,广泛应用于各类便携式通信设备及汽车电子系统中。Seiko Epson提供了全面的技术支持和维护服务,包括详尽的产品文档和技术咨询。

    常见问题与解决方案


    1. Q: 如何选择合适的负载电容?
    A: 根据具体应用的需求,选择负载电容9pF或12.5pF,确保频率稳定性。
    2. Q: 如何处理温度变化对频率的影响?
    A: 设计时需考虑到温度变化对频率的影响,并通过适当的温度补偿设计来提高频率稳定性。

    总结和推荐


    FC1610AN凭借其出色的频率稳定性、温度适应能力和低功耗,成为众多电子设备中不可或缺的关键部件。其广泛的适用性和高度的可靠性使其成为市场上的有力竞争者。总体而言,这款产品非常适合要求高精度和低功耗的应用场景。因此,强烈推荐使用FC1610AN。

FC1610AN 32.7680KA-AC参数

参数
等效串联电阻 90KΩ
频率 32.768KHz
驱动电平 -
负载电容 9pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 1.65mm*1.05mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 散装

FC1610AN 32.7680KA-AC厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

FC1610AN 32.7680KA-AC数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON FC1610AN 32.7680KA-AC FC1610AN 32.7680KA-AC数据手册

FC1610AN 32.7680KA-AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1984 ¥ 10.1265
200+ $ 1.166 ¥ 9.8527
300+ $ 1.166 ¥ 9.8527
400+ $ 1.155 ¥ 9.7598
500+ $ 1.144 ¥ 9.6668
库存: 0
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
