Q24FA20H0019612

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 8pF负载, 2.5 x 2 x 0.55mm, 长2.5mm
供应商型号: 1732323
供应商: 海外现货
标准整包数: 250

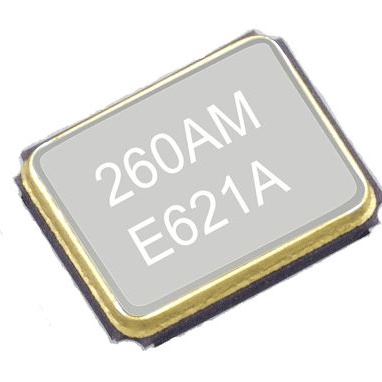

EPSON 无源晶振 Q24FA20H0019612

Q24FA20H0019612概述


    产品简介


    本产品为FA-20H晶体单元,是一款适用于RF参考和时钟应用的高性能电子元器件。FA-20H主要应用于移动电话、蓝牙、Wi-Fi、ISM频段无线电通信和MPU时钟等领域。该晶体单元采用了过零阶设计,具有高精度和稳定的频率输出特性,能够在广泛的温度范围内保持稳定性能。

    技术参数


    - 标称频率范围:12.000 MHz 至 54.000 MHz
    - 基本频率:请联系我们关于可选频率
    - 存储温度范围:-40°C 至 +125°C(单个产品存储)
    - 工作温度范围:-40°C 至 +85°C(+105°C 请联系咨询)
    - 驱动功率:最大100 µW,推荐值1 µW至100 µW
    - 频率容差:±10 × 10^-6(+25°C);±30 × 10^-6(联系咨询)
    - 温度特性:±10 × 10^-6(-20°C 至 +75°C);±30 × 10^-6(联系咨询)
    - 负载电容:6 pF 至 ∞(请指定)
    - 运动电阻(ESR):
    - 12.0 MHz ≤ fnom < 16.0 MHz 时,最大150 Ω
    - 16.0 MHz ≤ fnom ≤ 25.0 MHz 时,最大80 Ω
    - 25.0 MHz < fnom ≤ 30.0 MHz 时,最大60 Ω
    - 30.0 MHz < fnom ≤ 35.0 MHz 时,最大50 Ω
    - 35.0 MHz < fnom ≤ 54.0 MHz 时,最大40 Ω
    - 频率老化:±1 × 10^-6 至 ±3 × 10^-6 / 年(最大值:+25°C,第一年)

    产品特点和优势


    FA-20H晶体单元具有以下特点和优势:
    - 高频率稳定性:FA-20H在广泛的工作温度范围内表现出色的频率稳定性,特别是在关键应用中。
    - 宽泛的工作温度范围:-40°C 至 +85°C(甚至可以达到+105°C,具体需咨询),使其适用于各种恶劣环境。
    - 低驱动功率需求:FA-20H的低驱动功率需求使其非常适合电池供电的应用场景。
    - 高可靠性:FA-20H通过严格的测试标准,确保了在恶劣条件下的长期可靠性。

    应用案例和使用建议


    FA-20H晶体单元广泛应用于移动通信设备、蓝牙、Wi-Fi、ISM频段无线电通信等场景。建议在实际应用中注意以下几个方面:
    - 在安装过程中确保接地良好,以减少外部干扰。
    - 在选择负载电容时,请根据实际应用情况与制造商确认最佳值。
    - 注意环境温度变化对频率的影响,在需要精确时间同步的应用场景中,尽量避免高温环境。

    兼容性和支持


    FA-20H晶体单元具有良好的兼容性,适用于多种电子设备。厂商提供全面的技术支持和服务,包括但不限于产品定制、技术咨询和故障排除服务。如有需要,客户可通过官方渠道获取更多支持信息。

    常见问题与解决方案


    1. 问题:晶体单元工作时出现异常频率漂移。
    解决方案:检查环境温度变化是否超出推荐范围,并确认负载电容值是否正确。

    2. 问题:晶体单元在低温环境下无法正常工作。
    解决方案:确认工作温度范围,如需更低温度,建议与厂商联系确认是否有特殊型号适合。

    总结和推荐


    FA-20H晶体单元凭借其高频率稳定性、宽工作温度范围和低驱动功率需求,成为一款值得信赖的产品。在移动通信、无线连接等领域的应用中表现出色。综上所述,强烈推荐使用FA-20H晶体单元。

Q24FA20H0019612参数

参数
频率容差 ±10ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 -
长*宽*高 2.5mm*2mm*550μm
通用封装 FA-20H
安装方式 贴片安装
应用等级 工业级

Q24FA20H0019612厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q24FA20H0019612数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q24FA20H0019612 Q24FA20H0019612数据手册

Q24FA20H0019612封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 7.0615
500+ ¥ 6.8852
1000+ ¥ 6.78
库存: 0
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 0
