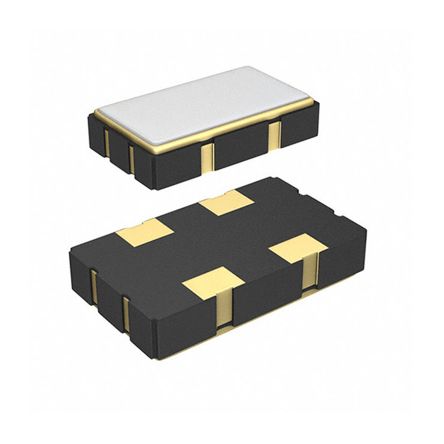

X1G004451000412

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 XO振荡器, 25MHz, 表面贴装, CMOS输出
供应商型号: 9047720
供应商: 欧时
标准整包数: 1
EPSON 无源晶振 X1G004451000412

X1G004451000412概述


    产品简介


    SG5032CAN / SG7050CAN 晶体振荡器 是一种广泛应用于各种电子设备中的关键组件。这些晶体振荡器主要用于提供稳定的频率输出,适用于从消费电子产品到汽车应用的各个领域。具体而言,SG5032CAN 和 SG7050CAN 振荡器分别采用 5.0 × 3.2 × 1.1 mm 和 7.0 × 5.0 × 1.3 mm 的封装尺寸,可以为电路提供从 1 MHz 到 170 MHz 的频率范围。

    技术参数


    | 参数 | 符号 | 规格 |
    |
    | 输出频率范围 | f0 | 1 MHz 至 75 MHz (SG5032CAN), 80 MHz 至 170 MHz (SG7050CAN) |
    | 供应电压 | VCC | T: 1.6 V 至 3.6 V, H: 4.5 V 至 5.5 V |
    | 存储温度 | Tstg | -40 °C 至 +125 °C |
    | 工作温度 | Tuse | B: -20 °C 至 +70 °C, G: -40 °C 至 +85 °C, H: -40 °C 至 +105 °C |
    | 频率容差 | ftol | D: ±25 × 10^-6, J: ±50 × 10^-6, L: ±100 × 10^-6 |
    | 最大电流消耗 | ICC | 3.0 mA (SG5032CAN), 11 mA (SG7050CAN) |
    | 待机电流 | Istd | 2.7 µA (SG5032CAN), 10 µA (SG7050CAN) |
    | 禁用电流 | Idis | 10 mA (仅 SGxxxxCCN) |
    | 输出对称性 | SYM | 45% 至 55% (SG5032CAN), 40% 至 60% (SG7050CAN) |
    | 输出电压(高电平) | VOH | VCC-0.4 V 最小值 |
    | 输出电压(低电平) | VOL | 0.4 V 最大值 |
    | 上升/下降时间 | tr/tf | 4 ns (SG5032CAN), 3 ns (SG7050CAN) |
    | 启动时间 | tstr | 3 ms (SG5032CAN), 5 ms (SG7050CAN) |
    | 年老化率 | faging | ±3 × 10^-6/年 (SG5032CAN), ±5 × 10^-6/年 (SG7050CAN) |

    产品特点和优势


    SG5032CAN / SG7050CAN 晶体振荡器 具有多项独特的功能和优势。首先,它们具备宽泛的工作温度范围,适合极端环境下的使用。其次,频率容差和老化率等性能指标保证了其长期稳定性。此外,这些振荡器还具有低功耗的特点,可以在待机模式下显著降低电流消耗。由于其出色的频率稳定性、宽泛的工作温度范围和低功耗特性,这些振荡器在市场上具有较高的竞争力。

    应用案例和使用建议


    这些晶体振荡器在多个领域都有广泛应用。例如,在汽车多媒体系统、车身电子控制单元和遥控无钥匙进入系统中,它们提供了稳定可靠的频率输出。在发动机控制系统、安全气囊和电子稳定控制系统中,这些振荡器的高可靠性也至关重要。为了确保最佳性能,建议将一个 0.01 µF 至 0.1 µF 的去耦电容器安装在靠近电源终端的位置,以确保稳定的运行。

    兼容性和支持


    SG5032CAN / SG7050CAN 振荡器 可以与标准的 CMOS 负载一起使用。此外,制造商 Seiko Epson 提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:振荡器启动时间过长
    - 解决方法: 确保供电电压符合规格要求,并检查是否有外部干扰。
    2. 问题:输出信号不稳定
    - 解决方法: 检查连接线和去耦电容器是否正确安装,同时确保电源和接地良好。
    3. 问题:功耗过高
    - 解决方法: 检查负载条件是否合适,调整相关配置,如选择适当的 VCC 电压和减少不必要的负载。

    总结和推荐


    综上所述,SG5032CAN / SG7050CAN 晶体振荡器 在多种应用场景中表现出色,具备优异的性能和稳定性。考虑到其广泛的工作温度范围、低功耗特性和优秀的频率稳定性,这些振荡器非常适合在高可靠性和高稳定性的场合使用。因此,强烈推荐这些产品用于需要高性能晶体振荡器的应用场景。

X1G004451000412参数

参数
负载电容 15pF
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装

X1G004451000412厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004451000412数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1G004451000412 X1G004451000412数据手册

X1G004451000412封装设计

查看详情并下载
Symbol
Footprint
3D Model
