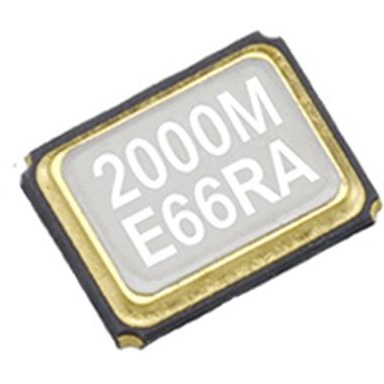

Q22FA2380000112

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 20MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 0.7mm, 长3.2mm
供应商型号: 9047430P
供应商: 海外现货
标准整包数: 2
EPSON 无源晶振 Q22FA2380000112

Q22FA2380000112概述


    产品简介


    FA-238V、FA-238 和 TSX-3225 是一种用于时钟和射频参考的晶体单元。这些晶体单元广泛应用于移动电话、蓝牙、Wi-Fi、ISM 频段无线电和微处理器时钟等领域。它们以其高精度和稳定的频率特性著称,适用于需要高可靠性的电子设备。

    技术参数


    | 参数名称 | 符号 | 范围 | 备注 |
    ||
    | 标称频率范围 | \( f{\text{nom}} \) | 12.000 MHz 到 15.999 MHz
    16.000 MHz 到 60.000 MHz
    16.000 MHz 到 48.000 MHz | 基本振荡型
    请咨询关于其他可用频率 |
    | 存储温度 | \( T{\text{stg}} \) | -40°C 至 +125°C | 单个产品储存 |
    | 工作温度 | \( T{\text{use}} \) | -40°C 至 +85°C(+105°C 可用)
    请联系关于其他要求
    | 驱动电平 | \( DL \) | 最大 200 µW
    推荐:1 µW 至 100 µW
    | 频率容差 | \( f{\text{tol}} \) | ±50 × 10-6(标准),±15 × 10-6 至 ±50 × 10-6 可用 | +25°C
    请咨询关于其他要求 |
    | 温度特性频率 | \( f{\text{tem}} \) | ±30 × 10-6(-20°C 至 +70°C)
    ±10 × 10-6(-20°C 至 +75°C) | 请咨询关于其他要求 |
    | 负载电容 | \( CL \) | 7 pF 至 ∞ | 请指定 |
    | 激励电阻 | \( R1 \) | 见下表 | -40°C 至 +85°C,\( DL = 100 \mu W \) |
    | 频率老化 | \( f{\text{age}} \) | ±5 × 10-6 / 年
    最大 ±1 × 10-6 / 年 | +25°C,第一年
    40 MHz ≤ \( f{\text{nom}} \) :最大 ±2 × 10-6 / 年 |

    产品特点和优势


    - 高精度频率:这些晶体单元具有出色的频率稳定性,确保设备在各种环境条件下的精确运行。
    - 宽工作温度范围:能够在极端环境下稳定工作,适用于多种应用场景。
    - 低驱动功耗:低功耗设计提高了能效,减少了设备的发热问题。
    - 高可靠性:适用于对可靠性要求极高的汽车和医疗设备。

    应用案例和使用建议


    - 应用案例:FA-238V、FA-238 和 TSX-3225 在智能手机、平板电脑和无线通信模块中的应用非常广泛。例如,在移动电话的时钟系统中,这些晶体单元可以确保通话质量和数据传输的稳定性。
    - 使用建议:为了充分发挥其性能,建议根据具体的应用需求选择合适的负载电容和工作温度范围。对于高性能要求的应用,如医疗设备和汽车电子,应进行更详细的测试和验证。

    兼容性和支持


    - 这些晶体单元设计用于与其他标准接口兼容的设备。Seiko Epson 提供详细的技术文档和应用指南,帮助用户更好地理解和使用这些产品。
    - 公司还提供技术支持和维护服务,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 频率不稳定怎么办?
    - A: 检查负载电容是否符合要求,尝试调整至推荐值。

    - Q: 驱动电平过高怎么办?
    - A: 减小驱动电平,尽量控制在推荐范围内。

    - Q: 工作温度超出规定范围怎么办?
    - A: 尝试将设备置于适宜的工作温度环境中,或者联系 Seiko Epson 获取更多支持。

    总结和推荐


    综上所述,FA-238V、FA-238 和 TSX-3225 作为高品质的晶体单元,具备高精度、宽工作温度范围和低功耗的特点。适用于各种复杂环境下的电子产品,特别是在移动通信、无线连接和医疗设备中表现出色。强烈推荐这些产品用于对频率稳定性有严格要求的应用场景。

Q22FA2380000112参数

参数
负载电容 12pF
频率稳定性 -
频率容差 ±50ppm
等效串联电阻 80Ω
频率 20MHz
驱动电平 -
长*宽*高 3.2mm*2.5mm*700μm
通用封装 FA-238
安装方式 贴片安装
应用等级 工业级

Q22FA2380000112厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q22FA2380000112数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q22FA2380000112 Q22FA2380000112数据手册

Q22FA2380000112封装设计

查看详情并下载
Symbol
Footprint
3D Model
