FA-23848.0000MB-K3

产品分类: 无源晶振
厂牌: EPSON
产品描述: 10pF ±50ppm ±30ppm 48MHz 40Ω 贴片安装 3.2mm*2.5mm*700μm
供应商型号:
供应商:
标准整包数: 0

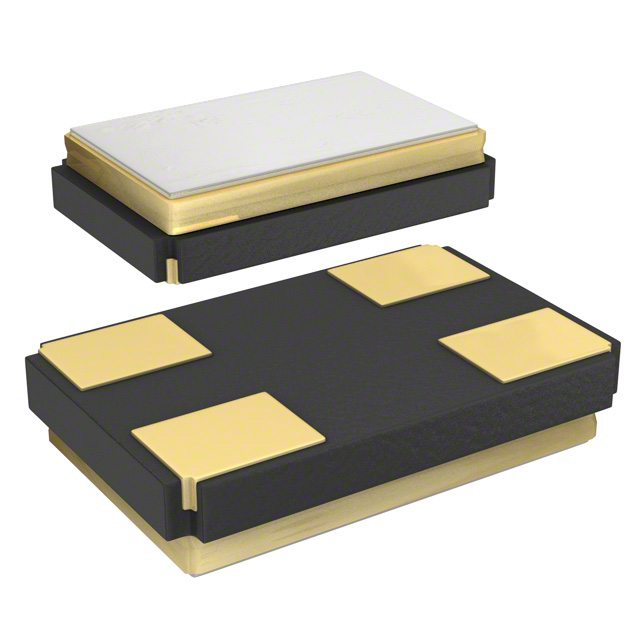

EPSON 无源晶振 FA-23848.0000MB-K3

FA-23848.0000MB-K3概述


    产品简介


    产品名称:FA-238V 和 FA-238 晶振单元
    FA-238V 和 FA-238 是一款石英晶体单元,主要应用于时钟和射频(RF)参考信号等领域。它们广泛用于手机、蓝牙、Wi-Fi 等无线通信设备,同时也适用于多媒体车用电子产品和驾驶安全相关系统。这些产品提供了稳定的频率输出,能够满足各种高精度频率要求的应用场景。

    技术参数


    - 标称频率范围:FA-238V 和 FA-238 的标称频率范围为 12.000 MHz 到 15.999 MHz,而 TSX-3225 的标称频率范围则扩展至 16.000 MHz 到 60.000 MHz。
    - 频率公差:FA-238V 和 FA-238 在标准条件下的频率公差为 ±50 × 10^-6,也可提供 ±15 × 10^-6 至 ±50 × 10^-6 的可选公差;FA-238V 在 25°C 时的最大频率公差为 ±15 × 10^-6;FA-238 和 TSX-3225 在 25°C 时的最大频率公差为 ±10 × 10^-6。
    - 存储温度范围:-40°C 至 +125°C。
    - 工作温度范围:FA-238V 和 FA-238 为 -40°C 至 +85°C,也可选择 +105°C 的版本。
    - 驱动电平:最大驱动电平为 200 µW,推荐驱动电平为 1 至 100 µW。
    - 负载电容:FA-238V 和 FA-238 支持的负载电容范围为 7 pF 至无穷大。
    - 谐振电阻(ESR):不同频率下有不同的谐振电阻限制,例如 12.0 MHz 至 13.0 MHz 范围内,FA-238V 和 FA-238 的最大谐振电阻为 100 Ω,而 TSX-3225 的最大谐振电阻为 60 Ω。
    - 频率老化率:FA-238V 和 FA-238 的最大频率老化率为 ±5 × 10^-6 / 年,首年为 ±1 × 10^-6 / 年。

    产品特点和优势


    FA-238V 和 FA-238 的主要优势在于其高精度和稳定性。这些产品具有广泛的频率范围和较低的频率公差,确保了其在各种应用中的可靠性和精度。此外,它们的宽广的工作温度范围和低驱动电平使得它们能够在极端环境下正常运行,从而扩大了其适用范围。

    应用案例和使用建议


    这些晶振单元广泛应用于手机、蓝牙设备、Wi-Fi 模块以及汽车多媒体和驾驶安全相关的电子产品。在使用这些晶振单元时,建议在设计电路时考虑合适的负载电容,以保证频率稳定性和可靠性。特别是在极端温度条件下使用时,需要注意环境温度的影响,以便做出相应的补偿措施。

    兼容性和支持


    这些晶振单元具有良好的兼容性,可以方便地集成到现有的电子设备中。厂商提供了详细的规格书和技术支持,以帮助客户在开发过程中获得最佳效果。如果有任何定制需求或特殊参数要求,厂商也会积极回应并提供技术支持。

    常见问题与解决方案


    - 问题:频率公差不符合预期。
    - 解决方案:检查是否选择了合适的工作温度范围和负载电容。如果需要更严格的公差,可联系厂商定制。
    - 问题:驱动电平超出推荐范围。
    - 解决方案:确保使用推荐的驱动电平范围,过高的驱动电平可能会损坏晶振单元。

    总结和推荐


    总体而言,FA-238V 和 FA-238 晶振单元是一款高性能、高精度的产品,特别适合于需要高稳定性和精确频率输出的应用。无论是智能手机还是汽车电子设备,这些晶振单元都能提供可靠的频率基准。因此,我们强烈推荐这些产品给所有需要稳定频率输出的用户和开发者。

FA-23848.0000MB-K3参数

参数
等效串联电阻 40Ω
频率 48MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±50ppm
长*宽*高 3.2mm*2.5mm*700μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FA-23848.0000MB-K3厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

FA-23848.0000MB-K3数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON FA-23848.0000MB-K3 FA-23848.0000MB-K3数据手册
