首页  >  产品百科  >  X1G004261003111

X1G004261003111

产品分类: 有源晶振
厂牌: EPSON
产品描述: ±30ppm 150MHz SMD-5032-6P
供应商型号: SCE-X1G0042610031
供应商: 海外现货
标准整包数: 5

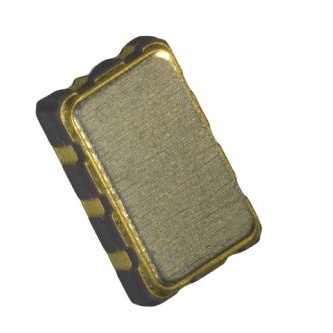

EPSON 有源晶振 X1G004261003111

X1G004261003111概述


    产品简介


    本产品是一款晶体振荡器(Crystal Oscillator),包含两种输出接口:LV-PECL和LVDS。其主要功能是提供高频率和稳定的时钟信号,在各类电子产品和通信设备中广泛应用。LV-PECL和LVDS接口使得该晶体振荡器能够适应不同的系统需求,从而确保系统的稳定运行。它特别适用于汽车多媒体系统、车身电子控制、远程无钥匙进入系统等汽车相关领域,以及发动机控制单元、气囊控制系统、电子稳定程序(ESC)等驾驶安全相关的应用。

    技术参数


    | 参数 | 符号 | 规格 | 备注 |
    ||
    | 输出频率范围 | f0 | 73.5 MHz 至 700 MHz | 联系我们获取更多可用频率 |
    | 供电电压 | VCC | K: 2.5 V - 10% 至 3.3 V + 10%
    | 存储温度 | Tstg | -40°C 至 +125°C | 单独存储时的温度范围 |
    | 工作温度 | Tuse | B: -20°C 至 +70°C, G: -40°C 至 +85°C
    | 频率容差 | ftol | J: ± 50 × 10^-6, E: ± 30 × 10^-6, C: ± 20 × 10^-6
    | 电流消耗 | ICC | 65 mA(最大值),30 mA(最大值),当OE = Vcc,LECL = 50Ω 或 LLVDS = 100Ω
    | 禁用电流 | Idis | 20 mA(最大值),当OE = GND
    | 对称性 | SYM | 45% 至 55%,在输出交叉点处
    | 输出电压(LV-PECL) | VOH | VCC - 1.0 V 至 VCC - 0.8 V | 直流特性 |
    | 输出电压(LVDS) | VOD | 250 mV 至 450 mV | VOD1, VOD2 |
    dVOD | 50 mV(最大值),dVOD = | VOD1 - VOD2
    VOS | 1.15 V 至 1.35 V | VOS1, VOS2 |
    dVOS | 150 mV(最大值),dVOS = | VOS1 - VOS2
    | 输出负载条件(ECL/LVDS) | LECL | 50 Ω,终端至VCC - 2.0 V
    LLVDS | 100 Ω,连接在OUT到OUT之间
    | 输入电压(LV-PECL) | VIH | 70% VCC(最小值) | OE终端 |
    VIL | 30% VCC(最大值)
    | 上升时间/下降时间 | tr/tf | 350 ps(最大值),LV-PECL: 20%至80%的(VOH-VOL);LVDS: 20%至80%的差分输出峰值电压
    | 启动时间 | tstr | 3 ms(最大值),最小供电电压下的时间至0秒
    | 相位抖动 | tPJ | 0.6 ps(最大值),偏移频率:12 kHz至20 MHz |

X1G004261003111参数

参数
频率容差 -
频率 150MHz
频率稳定性 ±30ppm
通用封装 SMD-5032-6P
应用等级 工业级

X1G004261003111厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004261003111数据手册

厂牌 PDF简要描述 下载
EPSON 有源晶振 EPSON X1G004261003111 X1G004261003111数据手册

X1G004261003111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 108.8412
25+ ¥ 77.728
50+ ¥ 62.1164
100+ ¥ 58.3785
库存: 20
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 544.2
