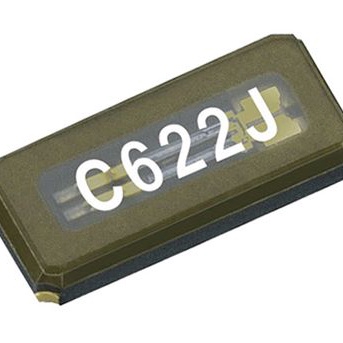

X1A000141000212

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32.768kHz, 贴片安装, 2引脚, 9pF负载, 3.2 x 1.5 x 0.8mm, 长3.2mm
供应商型号: SCE-X1A0001410002
供应商: 海外现货
标准整包数: 10
EPSON 无源晶振 X1A000141000212

X1A000141000212概述


    产品简介


    FC-135R 和 FC-135 是 Seiko Epson 生产的晶体单元,主要用于小通信设备。这两款晶体单元具有稳定的频率输出和广泛的工作温度范围,适用于各种环境条件下的电子设备。

    技术参数


    - 标称频率范围: 32.768 kHz(支持从32 kHz到77.5 kHz之间的频率)
    - 存储温度: -55 °C 到 +125 °C
    - 工作温度: -40 °C 到 +85 °C(+105 °C 可定制)
    - 驱动电平: 0.5 µW (最大值为1.0 µW)
    - 频率容差:
    - 标准: ±20 × 10^-6 @ +25 °C, 驱动电平0.1 µW
    - 覆盖温度: +25 °C ±5 °C
    - 转折温度: +25 °C
    - 抛物线系数: -0.04 × 10^-6 / °C
    - 负载电容: 7 pF, 9 pF, 12.5 pF(可定制)
    - 运动电阻(ESR): 最大70 kΩ,标准范围45 kΩ 至 70 kΩ
    - 运动电容: 3.4 fF(典型值)
    - 并联电容: 1.0 pF(典型值)
    - 频率老化率: 每年±3 × 10^-6(最大值),@ +25 °C,第一年

    产品特点和优势


    FC-135R 和 FC-135 的主要特点是其高精度、宽工作温度范围以及出色的频率稳定性。这些特点使其成为需要高可靠性的汽车多媒体、车身电子系统、远程无钥匙进入系统及驾驶安全相关应用的理想选择。

    应用案例和使用建议


    这类晶体单元适用于多种应用场合,如汽车多媒体系统、车身电子控制、远程无钥匙进入系统等。在设计时,建议在实际应用环境中进行充分测试以确保频率稳定性。同时,由于这些设备通常需要耐高温和抗低温,建议在设计过程中考虑使用合适的散热措施。

    兼容性和支持


    这些晶体单元的设计符合 ISO 14001 和 ISO/TS 16949 标准,表明它们具有高可靠性。Seiko Epson 提供全面的技术支持,包括定制化服务和产品咨询服务,以确保最佳的应用效果。

    常见问题与解决方案


    - 问题: 如何获取更紧的频率容差?
    - 解决方案: 请联系我们讨论进一步的容差需求。

    - 问题: 如何确保频率稳定性?
    - 解决方案: 在实际应用中进行充分的测试,并根据需要调整电路设计和环境条件。

    总结和推荐


    FC-135R 和 FC-135 晶体单元凭借其优异的频率稳定性和宽广的工作温度范围,成为了高性能电子设备的首选。鉴于其出色的表现和广泛的适用性,我们强烈推荐这些产品用于需要高可靠性的电子应用场合。

X1A000141000212参数

参数
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 -
负载电容 9pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 3.2mm*1.5mm*800μm
通用封装 FC-135R
安装方式 贴片安装

X1A000141000212厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1A000141000212数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1A000141000212 X1A000141000212数据手册

X1A000141000212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.3713
50+ ¥ 5.6443
200+ ¥ 4.5153
500+ ¥ 4.2393
库存: 270
起订量: 60 增量: 10
交货地:
最小起订量为:50
合计: ¥ 282.21
