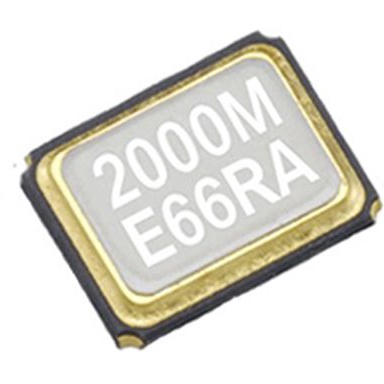

Q22FA2380013312

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 16MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 0.7mm, 长3.2mm
供应商型号: 9047437
供应商: 海外现货
标准整包数: 2
EPSON 无源晶振 Q22FA2380013312

Q22FA2380013312概述


    产品简介


    本篇技术手册主要介绍的是SEIKO EPSON生产的三种频率晶体振荡器:FA-238V、FA-238和TSX-3225。这些晶体振荡器主要用于移动电话、蓝牙、WLAN、ISM频段无线通信、MPU时钟等领域。它们提供了高精度、稳定性和可靠性,广泛应用于各类消费电子和工业电子产品中。

    技术参数


    | 参数 | FA-238V | FA-238 | TSX-3225 |
    ||
    | 额定频率范围 | 12.000 MHz - 15.999 MHz | 16.000 MHz - 60.000 MHz | 16.000 MHz - 48.000 MHz |
    | 存储温度 | -40 °C - +125 °C | -40 °C - +125 °C | -40 °C - +125 °C |
    | 工作温度 | -40 °C - +85 °C (+105 °C) | -40 °C - +85 °C (+105 °C) | -40 °C - +85 °C |
    | 推荐驱动功率 | 1 - 100 µW | 1 - 100 µW | 1 - 100 µW |
    | 频率公差 | ±15 × 10-6 - ±50 × 10-6 | ±10 × 10-6 | ±10 × 10-6 |
    | 频率温度特性 | ±30 × 10-6/-20 °C - +70 °C | ±10 × 10-6/-20 °C - +75 °C | ±10 × 10-6/-20 °C - +75 °C |
    | 负载电容 | 7 pF - ∞ | 7 pF - ∞ | 7 pF - ∞ |
    | 激励电平 | 200 µW Max. | 200 µW Max. | 200 µW Max. |
    | 激励电阻 | 100 Ω Max. (12.0 MHz - 13.0 MHz) | 60 Ω Max. (16.0 MHz - 21.0 MHz) | 40 Ω Max. (16.0 MHz - 48.0 MHz) |
    | 年老化率 | ±1 × 10-6 /年 (Max.) | ±1 × 10-6 /年 (Max.) | ±1 × 10-6 /年 (Max.) |

    产品特点和优势


    FA-238V、FA-238和TSX-3225晶体振荡器具备高精度、低功耗、宽工作温度范围和长时间稳定性等显著特点。它们不仅能够满足各种苛刻的应用环境需求,还具有良好的兼容性和可靠性。FA-238V和FA-238型号提供高精度频率和宽负载电容范围,适合需要较高稳定性的场合;TSX-3225型号则特别适用于汽车电子系统,确保了在极端环境下仍能保持优异性能。

    应用案例和使用建议


    这些晶体振荡器广泛应用于移动通信、无线网络和微处理器时钟等领域。例如,在移动电话和WLAN模块中,它们可以提供精确的时钟信号,确保系统的稳定运行。在使用过程中,建议注意以下几点:
    1. 温度控制:确保工作温度不超过指定范围,避免因高温导致性能下降。
    2. 负载电容匹配:根据具体应用场景选择合适的负载电容值,以确保最佳性能。
    3. 激励电阻匹配:合理选择激励电阻,避免过高的驱动功率对晶体振荡器造成损害。

    兼容性和支持


    FA-238V、FA-238和TSX-3225晶体振荡器具有广泛的兼容性,可以与多种电路板和设备无缝对接。SEIKO EPSON公司为这些产品提供了全面的技术支持和售后服务,包括详细的产品文档、在线技术支持和现场服务。

    常见问题与解决方案


    1. 频率不稳定
    - 解决办法:检查外部负载电容是否匹配,调整到推荐范围。
    2. 老化速率过高
    - 解决办法:重新校准频率,更换至更高精度的晶体振荡器。
    3. 电源电压波动
    - 解决办法:确保供电稳定,使用稳压电源或增加滤波电容。

    总结和推荐


    综上所述,FA-238V、FA-238和TSX-3225晶体振荡器凭借其高精度、宽工作温度范围和良好的兼容性,成为广泛应用的理想选择。尤其在汽车电子和消费电子领域,这些产品表现出色。强烈推荐使用这些晶体振荡器,以确保系统稳定性和可靠性。

Q22FA2380013312参数

参数
频率稳定性 -
频率容差 ±50ppm
等效串联电阻 80Ω
频率 16MHz
驱动电平 -
负载电容 12pF
长*宽*高 3.2mm*2.5mm*700μm
通用封装 FA-238
安装方式 贴片安装
应用等级 工业级
