TSX-3225 25.0000MF10P-C3

产品分类: 无源晶振
厂牌: EPSON
产品描述: 18pF ±10ppm ±10ppm 25MHz 40Ω 贴片安装 3.2mm*2.5mm*600μm
供应商型号: SER4374TR-ND
供应商: Digi-Key
标准整包数: 250

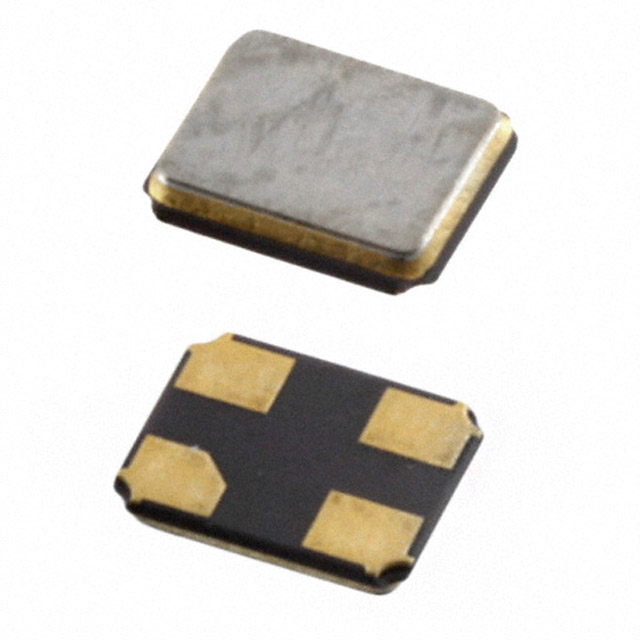

EPSON 无源晶振 TSX-3225 25.0000MF10P-C3

TSX-3225 25.0000MF10P-C3概述


    产品简介


    产品名称:FA-238V / FA-238 / TSX-3225
    这些电子元器件是晶体振荡器,主要用于提供稳定的时钟信号和射频参考。它们广泛应用于手机、蓝牙、Wi-Fi、ISM频段无线电、微处理器时钟等领域。这些晶体振荡器具有极高的频率稳定性,适用于对时序要求极高的应用场合。

    技术参数


    | 参数 | 符号 | FA-238V | FA-238 | TSX-3225 |

    | 频率范围 | fnom | 12.000 MHz 至 15.999 MHz | 16.000 MHz 至 60.000 MHz | 16.000 MHz 至 48.000 MHz |
    | 基波 是 | 是 | 是 |
    | 存储温度 | Tstg | -40 °C 至 +125 °C | -40 °C 至 +125 °C | -40 °C 至 +125 °C |
    | 工作温度 | Tuse | -40 °C 至 +85 °C | -40 °C 至 +105 °C | -40 °C 至 +85 °C |
    | 驱动电平 | DL | 最大 200 µW | 最大 200 µW | 最大 200 µW |
    | 频率容差 | ftol | ±50 × 10-6 (标准),可选 ±15 × 10-6 至 ±50 × 10-6 | ±10 × 10-6 (标准) | ±10 × 10-6 (标准) |
    | 频率温漂 | ftem | ±30 × 10-6 (-20 °C 至 +70 °C) | ±10 × 10-6 (-20 °C 至 +75 °C) | ±10 × 10-6 (-20 °C 至 +75 °C) |
    | 负载电容 | CL | 7 pF 至 ∞ | 7 pF 至 ∞ | 7 pF 至 ∞ |
    | 激励电阻 | R1 | 根据下表 | 根据下表 | 根据下表 |

    产品特点和优势


    1. 高频率精度:FA-238V 和 FA-238 具有 ±50 × 10-6 的标准频率容差,部分型号可达到 ±15 × 10-6 至 ±50 × 10-6。TSX-3225 则具有更高的精度,达到 ±10 × 10-6。
    2. 宽工作温度范围:所有型号均能在极端环境下稳定工作,工作温度范围可达 -40 °C 至 +85 °C(某些型号可扩展至 +105 °C)。
    3. 低驱动电平:推荐的最大驱动电平为 100 µW,有助于延长使用寿命并减少功耗。
    4. 多种频率选择:提供从 12 MHz 至 60 MHz 的广泛频率范围,满足不同应用需求。
    5. 优异的抗温漂性能:在 -20 °C 至 +70 °C 或更高温度范围内保持稳定的频率输出。

    应用案例和使用建议


    这些晶体振荡器适用于多种无线通信和电子控制应用。例如:
    - 手机:用于手机中的主时钟电路,确保语音通话和数据传输的稳定性。
    - 蓝牙和Wi-Fi:作为无线通信模块的时钟源,确保数据传输的准确性。
    - 微处理器时钟:提供稳定的时钟信号,保证微处理器的高效运行。
    使用建议:
    - 在设计电路时,应确保电源电压和温度条件符合晶体振荡器的工作范围。
    - 使用负载电容应根据具体频率选择合适的值,以达到最佳频率稳定性。

    兼容性和支持


    - 兼容性:这些晶体振荡器可以轻松集成到现有的电路设计中,只需注意接口匹配即可。
    - 支持:Seiko Epson 提供详尽的技术支持和售后服务,包括技术咨询、故障排查和返修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡频率不稳定 | 检查电源电压是否稳定;确认负载电容是否正确 |
    | 温度变化引起频率漂移 | 选择频率温漂更小的型号,如 TSX-3225 |
    | 无法启动振荡 | 检查电路连接是否正确;检查驱动电平是否在推荐范围内 |

    总结和推荐


    总体而言,FA-238V、FA-238 和 TSX-3225 系列晶体振荡器凭借其出色的频率精度、宽工作温度范围和良好的温度稳定性,在众多应用场景中表现出色。推荐用于需要极高频率稳定性的无线通信和微处理器时钟领域。如果您在选择或使用过程中遇到任何问题,Seiko Epson 提供的专业技术支持将是一个强大的后盾。

TSX-3225 25.0000MF10P-C3参数

参数
等效串联电阻 40Ω
频率 25MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 3.2mm*2.5mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSX-3225 25.0000MF10P-C3厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

TSX-3225 25.0000MF10P-C3数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON TSX-3225 25.0000MF10P-C3 TSX-3225 25.0000MF10P-C3数据手册

TSX-3225 25.0000MF10P-C3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.61 ¥ 5.0552
500+ $ 0.5848 ¥ 4.8461
750+ $ 0.5705 ¥ 4.728
1250+ $ 0.553 ¥ 4.5831
1750+ $ 0.5418 ¥ 4.4901
2500+ $ 0.5301 ¥ 4.3935
6250+ $ 0.5014 ¥ 4.1553
12500+ $ 0.4807 ¥ 3.9838
库存: 14500
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1263.8
