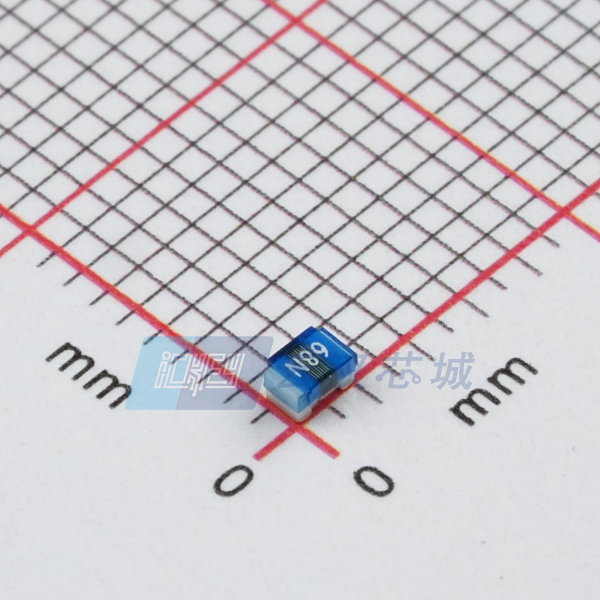

FHW0805UC068JGT

产品分类: 贴片电感
产品描述: 固定值电感 68nH ±5% 500mA 0.38Ω 0805
供应商型号: 14M-FHW0805UC068JGT 0805
供应商: 云汉优选
标准整包数: 3000
FH/广东风华高科 贴片电感 FHW0805UC068JGT

FHW0805UC068JGT概述


    产品简介


    这款陶瓷线绕片式电感(Wire Wound Chip Inductor)是市场上先进的电子元器件之一,特别适用于便携通信设备(如PDA)、高速电子设备和用于抑制辐射高速噪声的应用场合。本产品具有迷你尺寸,适合表面贴装(SMT),并通过端子电极结构来抑制寄生组件效应,显著提高了可焊性和热稳定性。其高Q值和紧公差的电感特性使其在高频电路设计中表现出色。

    技术参数


    - 尺寸范围:0402到1210系列
    - 电感范围:0.1nH到10000nH
    - 公差:1%,2%,3%,5%,10%,20%
    - 工作温度范围:-40℃到+125℃
    - 存储温度范围:-10℃到+40℃
    - 额定电流:150mA至1360mA(最大)
    - 测试频率范围:7.9MHz到250MHz
    - 直流电阻:0.03Ω到9.1Ω(最大)
    - 谐振频率(SRF):最低可达13MHz
    - 品质因数(Q):最小为13
    - 额定电压:未指定

    产品特点和优势


    - 小巧尺寸:适合表面贴装(SMT),减少整体电路板空间。
    - 出色的焊接和热稳定性:采用终端电极结构抑制寄生组件效应。
    - 高Q值:非常适合高频应用,提供优异的信号处理能力。
    - 紧密的公差控制:确保在不同应用场景下的一致性和可靠性。
    - 良好的热和机械稳定性:能承受极端的工作环境条件。

    应用案例和使用建议


    应用场景:
    1. 便携通信设备:如PDA、智能手机和平板电脑中的高频滤波和匹配电路。
    2. 高速数字设备:如数据通信设备中的电源滤波和EMI抑制。
    3. 工业控制系统:需要高精度和稳定性的自动化控制设备中的关键部件。
    使用建议:
    - 在设计高频电路时,注意选择合适的电感值以满足特定的阻抗需求。
    - 考虑到热管理,建议在高温环境下使用时进行适当的散热设计。
    - 为了达到最佳性能,建议遵循制造商提供的测试方法和温度范围。

    兼容性和支持


    本产品具有广泛的兼容性,可以与其他主流半导体芯片和模块无缝集成。制造商提供全面的技术支持和售后服务,包括详细的测试报告、应用指南和技术文档,确保客户能够顺利实现产品的集成和优化。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 检查焊接温度和时间,确保符合标准;确认是否有任何外部污染或氧化层。 |
    | 频率响应异常 | 核对实际工作频率范围是否在额定范围内;检查焊接是否良好,确保接触无误。 |
    | 温度稳定性差 | 检查温度控制装置是否正常工作;避免在超出额定温度范围的地方使用。 |

    总结和推荐


    这款陶瓷线绕片式电感凭借其紧凑的尺寸、出色的焊接能力和优良的频率特性,在高频应用中展现出卓越的性能。它的可靠性和耐温特性使其成为各类电子产品中不可或缺的组件。基于其优秀的电气性能和广泛的适用性,我们强烈推荐将其用于需要高频性能和高可靠性要求的系统中。无论是在消费电子还是工业控制领域,这一产品都能发挥出重要的作用。

FHW0805UC068JGT参数

参数
直流电阻(DCR) 380mΩ
额定电流 500mA
Q值 55@500MHz
测试频率 1KHz
电感值 68nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.45GHz
容差 ±5%
长*宽*高 2mm*1.2mm*1.52mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
