EC-01G

产品分类: 4G/3G/2G/NB模块
产品描述: 支持NB-IoT+BDS/GPS/GLONASS,超高集成度
供应商型号: 94010006
供应商: 云汉优选
标准整包数: 1
AI-THINKER/深圳安信可科技 4G/3G/2G/NB模块 EC-01G

EC-01G概述

    EC-01G NB+GPS 模组技术手册

    1. 产品简介


    EC-01G 是由深圳市安信可科技有限公司开发的一款 NB-IoT + GPS 模组,集成了高性能的通信与定位能力。该模组包含了 NB-IoT 部分的 EC616S 芯片和 GPS 部分的 AT6558R 芯片,支持 3GPP Rel14 NB-IoT 标准,广泛应用于物联网、远程监控、智能交通、环境监测等领域。

    2. 技术参数


    - 型号:EC-01G
    - 封装:SMD-54

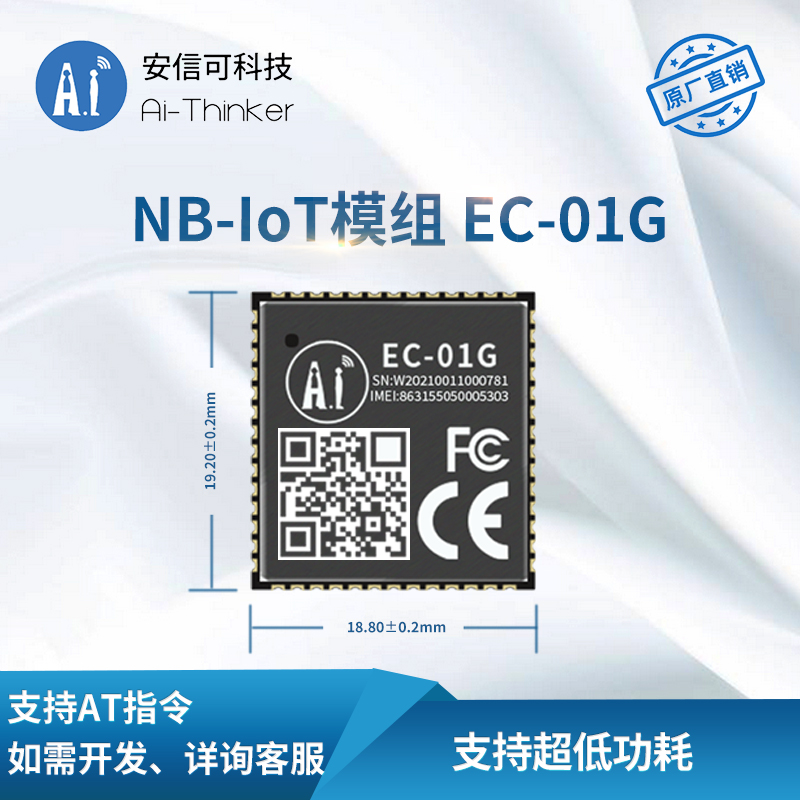

    - 尺寸:19.2mm x 18.8mm x 2.8mm (±0.2mm)
    - 频段:Band3, Band5, Band8
    - 工作温度:-40℃ 至 85℃
    - 存储环境:-40℃ 至 125℃,<90% RH
    - 供电范围:3.3V 至 4.5V
    - 支持接口:SSP/UART/I2C/PWM/ADC/GPIO
    - 串口速率:110 bps 至 4608000 bps,默认 9600 bps
    - 功耗:
    - 连接Tx: 108mA (Band8)
    - 连接Rx: 10mA (Band3), 16mA (Band5), 10mA (Band8)
    - DRX (2.56s): 110μA
    - PSM: <1μA

    3. 产品特点和优势


    - 高集成度:集成射频收发机、PA、滤波器、天线开关及电源管理等功能。
    - 优异的通信性能:在各种无线环境下均有出色的表现。
    - 低功耗设计:拥有独特的低功耗架构,支持4级睡眠模式,包括PSM、DRX、eDRX等。
    - 强大的处理能力:内置Cortex-M3处理器,支持高达204MHz的CPU频率,配备丰富的外设接口。
    - 高精度定位:支持BDS/GPS/GLONASS多系统联合定位和单系统独立定位。
    - 安全性能:具备硬件加解密模块、Secure Boot、闪存加密等功能。

    4. 应用案例和使用建议


    - 智能停车系统:利用GPS模块进行车辆位置定位,通过NB-IoT网络上传数据,实现远程监控和管理。
    - 工业自动化:结合NB-IoT的低功耗特性,实现远程设备状态监控和数据采集。
    - 环保监测:安装于环境监测设备上,实时监测空气质量、水质等数据并通过网络上传到云端。
    使用建议:
    - 在电源输入端添加防静电保护IC,以避免ESD损伤。
    - 供电电路建议使用LDO,如需使用DC-DC则应严格控制纹波在50mV以内,并预留动态响应电容位置。

    5. 兼容性和支持


    - 兼容性:EC-01G 模组支持标准的UART、I2C、SPI等接口,易于与其他电子元器件或设备集成。
    - 厂商支持:深圳市安信可科技有限公司提供技术支持,包括样品购买、商务合作和技术咨询。

    6. 常见问题与解决方案


    - 问题一:连接不上网络。
    - 解决方案:检查天线是否正常连接,确认SIM卡无误且信号良好。
    - 问题二:定位不准。
    - 解决方案:确保天线放置在开阔地带,检查GPS模块是否已更新至最新固件。
    - 问题三:模块过热。
    - 解决方案:确认供电电压在规定范围内,增加散热措施如散热片。

    7. 总结和推荐


    EC-01G NB+GPS模组凭借其高集成度、低功耗、强大处理能力和良好的通信性能,在物联网领域具有显著的优势。适用于各种需要远程监控和数据采集的应用场景。考虑到其稳定可靠的性能以及厂商提供的全方位支持,强烈推荐使用EC-01G模组。
    本文内容基于深圳市安信可科技有限公司提供的技术手册编制,最终解释权归深圳市安信可科技有限公司所有。

EC-01G参数

参数
接口 SSP/UART/I2C/PWM/ADC/GPIO
调制方式 -
芯片平台 -
长*宽*高 19.2mm*18.8mm*2.8mm
通用封装 SMD-54
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EC-01G厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

EC-01G数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 4G/3G/2G/NB模块 AI-THINKER/深圳安信可科技 EC-01G EC-01G数据手册

EC-01G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 32.5
300+ ¥ 30.75
1000+ ¥ 29.88
库存: 10000
起订量: 20 增量: 800
交货地:
最小起订量为:20
合计: ¥ 650
