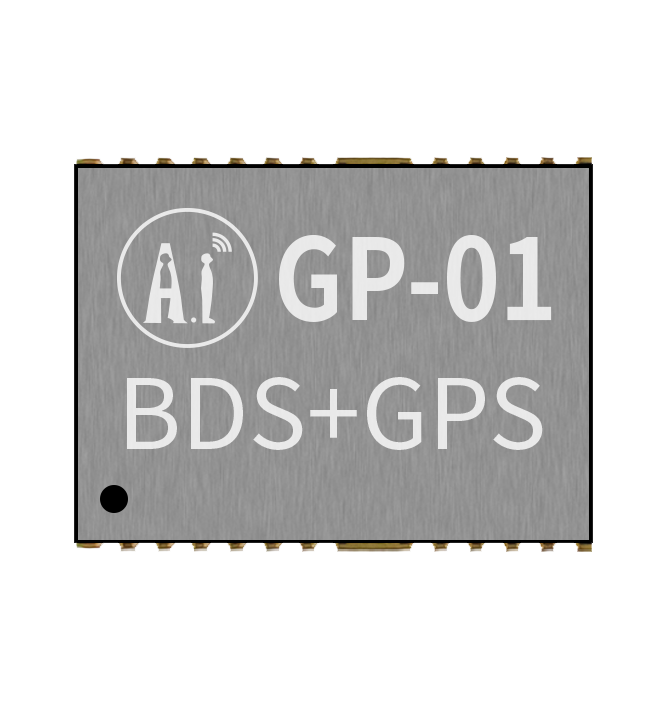

GP-01

产品分类: 射频模块
产品描述: 高性能BDS/GNSS多模卫星导航接收机Soc,支持多系统联合定位
供应商型号: 92100002
供应商: 云汉优选
标准整包数: 1
AI-THINKER/深圳安信可科技 射频模块 GP-01

GP-01概述

    # GP-01 高性能GNSS模块技术手册

    产品简介


    GP-01 是由深圳市安信可科技有限公司生产的一款高性能 BDS/GNSS 多模卫星导航接收机 SOC 模块。这款模块集成了射频前端、数字基带处理器、32 位的 RISC CPU,以及电源管理和有源天线检测与保护功能。它支持包括中国的北斗卫星导航系统(BDS)、美国的 GPS 和俄罗斯的 GLONASS 在内的多种卫星导航系统,能够实现多系统联合定位。该模块广泛应用于各类定位、追踪和授时等领域。

    技术参数


    GP-01 的技术规格和性能参数如下:
    | 技术参数 | 测试项目 | 值 | 单位 |
    ||
    | 定位时间 (TTFF) | 冷启动 | ≤32 | s |
    热启动 | ≤1 | s |
    重捕获 | ≤1 | s |
    | 灵敏度 | 冷启动 | -148 | dBm |
    热启动 | -156 | dBm |
    重捕获 | -160 | dBm |
    | 准确度 | 定位精度 | <2 | m (1σ) |
    授时精度 | <30 | ns (1σ) |
    测速精度 | <0.1 | m/s (1σ) |
    | 定位更新率 1 | Hz (最大 5Hz) |
    | 功耗 | BDS/GPS 双模连续运行 | 23 | mA |
    休眠模式 | 20 | μA |
    待机 | 8 | μA |
    电池备份电流 | 8 | μA |

    产品特点和优势


    GP-01 的独特功能和优势如下:
    - 支持多系统联合定位,提升定位精度和可靠性。
    - 内置电源管理和有源天线检测与保护功能,增强了稳定性和可靠性。
    - 极高的集成度和紧凑的设计使其在空间受限的应用中表现优异。
    - 优秀的功耗管理能力,在不同模式下均可高效运作,适合于便携式和电池驱动的应用场景。

    应用案例和使用建议


    GP-01 的应用案例广泛,例如智能穿戴设备、车辆追踪系统、农业机械的自动驾驶等。以下是具体使用建议:
    - 在安装天线时,应确保远离金属件和高频器件,以达到最佳的天线效果。
    - 供电建议使用 3.3V 电压,峰值电流在 30mA 以上,使用 LDO 供电可以更好地控制纹波。
    - 使用 GPIO 口时,建议在每个口上串联 10-100 欧姆的电阻,以抑制过冲并提高稳定性。

    兼容性和支持


    GP-01 与其他电子元器件具有良好的兼容性,特别是与使用相同通信接口的产品。深圳市安信可科技有限公司提供详细的技术支持和文档资源,以确保用户能够在设计过程中得到必要的帮助。此外,公司还提供了丰富的在线资源和社区支持,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    根据手册中的信息,列出了一些常见的问题及其解决方案:
    - 问题:天线信号弱,定位不准。
    解决方法:检查天线是否正确安装且远离金属件和高频器件。必要时更换更高增益的天线。
    - 问题:供电不稳定导致系统重启。
    解决方法:使用 LDO 供电并减少纹波。增加动态响应电容以优化输出纹波。
    - 问题:启动配置失败。
    解决方法:检查特殊 GPIO 口的上下拉配置是否正确。

    总结和推荐


    综上所述,GP-01 集成了先进的技术,支持多种卫星导航系统,具备卓越的性能和可靠性。其多功能性和兼容性使其成为许多应用的理想选择。强烈推荐在需要精确和可靠的定位和授时功能的项目中使用 GP-01。通过细致的安装和调试,用户可以充分利用 GP-01 的潜力,实现高效和稳定的工作。

GP-01参数

参数
功耗 -
芯片平台 -
频段 -
数据速率 4.8Kbps~115.2Kbps(默认0.0096)
工作电压 2.7V~3.6V
调制方式 -
接收电流 -
发射功率 -
灵敏度 -
发射电流 -
天线形式 -
长*宽*高 16.2mm*12.2mm*2.4mm

GP-01厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

GP-01数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 射频模块 AI-THINKER/深圳安信可科技 GP-01 GP-01数据手册

GP-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 16.25
300+ ¥ 15.38
1000+ ¥ 14.94
库存: 10000
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 325
