RTT051R54FTP

产品分类: 贴片电阻
厂牌: RALEC/台湾旺诠
产品描述: 芯片电阻 1.54Ω ±1% 1/8W 0805
供应商型号: 11M-D-RTT051R54FTP
供应商: 云汉优选
标准整包数: 100

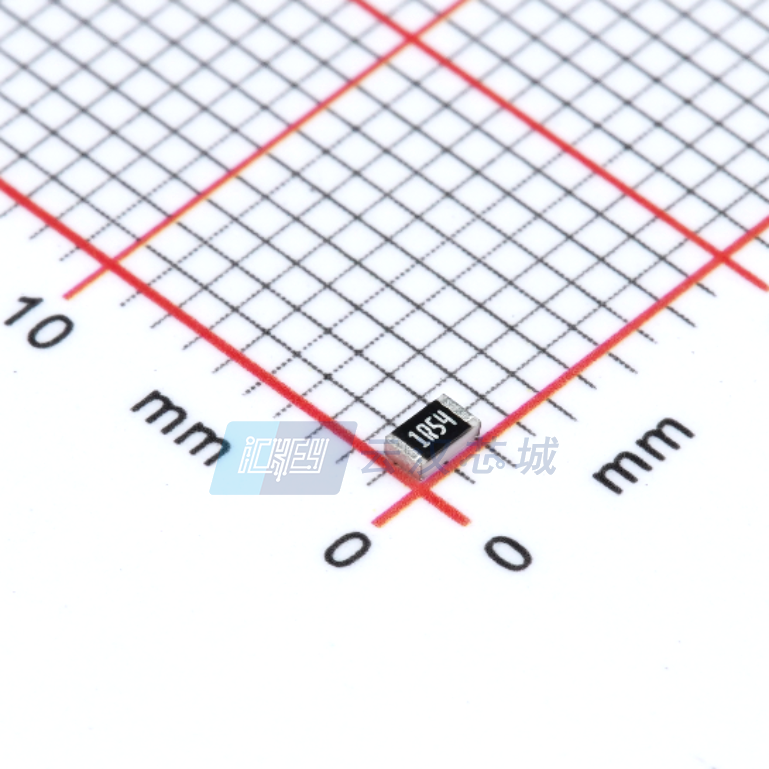

RALEC/台湾旺诠 贴片电阻 RTT051R54FTP

RTT051R54FTP概述


    产品简介


    厚膜贴片电阻(RTT系列)是Ralec公司生产的广泛应用于各种电子设备中的基础元件。这类电阻器采用无铅端子设计,符合RoHS标准,具有高可靠性,适用于多种通用场合。它们具备出色的耐热性能和宽广的工作温度范围,能够满足各种工业及消费类电子产品的需求。

    技术参数


    厚膜贴片电阻的详细技术规格如下:
    - 类型和尺寸:01(0201), 02(0402), 03(0603), 05(0805), 06(1206), 12(1210), 18(1812), 20(2010), 25(2512)
    - 额定功率:RTT01至RTT05为1W,RTT06至RTT20为1/3W至3/4W,RTT25为1W
    - 最大工作电压:RTT01至RTT05为20至80V,RTT06至RTT20为100至400V,RTT25为400V
    - 最大过载电压:RTT01至RTT05为50至300V,RTT06至RTT20为400V,RTT25为400V
    - 温漂系数(TCR):通常在±100至±200ppm/k之间
    - 电阻范围:范围广泛,具体值因型号不同而有所差异
    - 额定电流:最大值因型号不同而异,如RTT25的最大额定电流可达10A
    - 封装形式:提供1 mm和2 mmPitch的载带封装,具体数量见表
    - 最大过载电流:根据型号不同,最大值从1.25A到17.5A不等

    产品特点和优势


    RTT系列厚膜贴片电阻以其广泛的阻值范围、优良的耐热性能和高可靠性而著称。特别之处在于其对高温的承受能力和宽泛的工作温度范围(从-55℃到+155℃),确保了在各种恶劣环境下也能稳定工作。此外,该系列产品采用无铅设计,符合环保要求,适用于对环境友好的电子产品制造。

    应用案例和使用建议


    该产品广泛应用于消费电子、汽车电子、通信设备及工业控制等领域。例如,在汽车电子系统中,厚膜贴片电阻被用来测量电流、保护电路免受瞬时电流过大的损害;在通信设备中,它则用于滤波和匹配网络。
    使用建议:
    - 确保安装过程中避免对电阻器施加过大压力,以防止损坏。
    - 在极端温度环境下使用时,应注意温度变化对电阻值的影响。
    - 定期进行维护检查,确保其持续正常工作。

    兼容性和支持


    该产品与其他主流电子元件具有良好的兼容性,可以方便地集成到现有的电路板设计中。Ralec公司提供了详尽的技术文档和客户支持,帮助客户快速了解并使用该产品。

    常见问题与解决方案


    1. 问题:电阻器表面出现裂纹或损坏
    - 解决方法:检查是否有机械损伤或过度加热现象,必要时更换新的电阻器。

    2. 问题:电阻值变化超出预期范围
    - 解决方法:确认是否在正确的温度范围内工作,并检查是否存在其他外部因素干扰(如电磁干扰)。

    总结和推荐


    总体而言,RTT系列厚膜贴片电阻以其广泛的应用范围、高可靠性和优良的温度适应性在市场上占据了一席之地。无论是对于追求高性能的工业级应用还是经济型消费类产品,该系列产品都是一款值得信赖的选择。因此,强烈推荐在各种电子设备设计中考虑使用这些优质的厚膜贴片电阻。

RTT051R54FTP参数

参数
电阻值 1.54Ω
精度 ±1%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RTT051R54FTP数据手册

厂牌 PDF简要描述 下载
RALEC/台湾旺诠 贴片电阻 RALEC/台湾旺诠 RTT051R54FTP RTT051R54FTP数据手册

RTT051R54FTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
