首页  >  产品百科  >  RTA02-4D102JTH

RTA02-4D102JTH

产品分类: 网络阵列电阻
厂牌: RALEC/台湾旺诠
产品描述: 电阻器网络 1000Ω ±5% 1/16W 0402x4
供应商型号: 11M-RTA02-4D102JTH
供应商: 云汉优选
标准整包数: 100
RALEC/台湾旺诠 网络阵列电阻 RTA02-4D102JTH

RTA02-4D102JTH概述

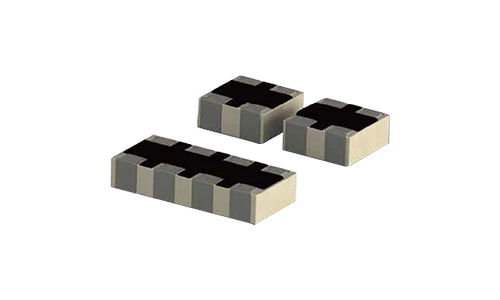

    RALEC RTA Series Thick Film Chip Resistors Array 产品技术手册

    1. 产品简介


    RALEC公司的RTA系列厚膜芯片电阻器数组是一种广泛应用于电子领域的关键组件。这类电阻器具有多种配置,适用于一般电子用途。本产品提供了高精度、稳定的电阻值,可以满足各种应用场景的需求。电阻器数组通过精确控制阻值来确保电路的稳定性和可靠性。

    2. 技术参数


    RALEC的RTA系列厚膜芯片电阻器数组包含多个型号,如RTA02-2D、RTA02-4D等,每种型号都有其特定的技术规格。以下是部分技术参数的概述:
    - 额定功率: 1 W
    - 最大工作电压: 25 V - 100 V
    - 温度系数(TCR): ±200 ppm/℃至±650 ppm/℃
    - 阻值范围: 1 Ω 至 10 MΩ
    - 终端数量: 2个至8个
    - 引脚间距: 0.5 mm至0.8 mm
    - 封装形式: 载带包装(0.33 mm 至 0.60 mm 高度)

    3. 产品特点和优势


    - 高精度阻值: RTA系列电阻器提供±0.5%、±1% 和 ±5% 的阻值精度,适合对精度要求高的电路设计。
    - 稳定性: 温度系数低,保证了在各种温度下的稳定工作性能。
    - 多种型号选择: 从0402到0603等多种尺寸,方便设计师根据需求选择合适的产品。
    - 高可靠性: 经过严格的机械和环境测试,确保在恶劣条件下的长期稳定运行。

    4. 应用案例和使用建议


    RTA系列电阻器广泛应用于消费电子、工业控制、通信设备等领域。例如,在电源管理电路中,这些电阻器可以作为分压器或限流器,确保电路的稳定性和安全性。建议在使用时注意散热,以避免因过热导致的性能下降。此外,正确的焊接方法和工艺设计也是确保产品质量的关键。

    5. 兼容性和支持


    - 兼容性: RTA系列电阻器与标准SMT工艺兼容,可与各类印刷电路板完美配合。
    - 支持: RALEC公司提供详细的技术文档和应用指南,帮助用户快速上手。此外,针对特殊应用需求,可提供定制化服务和技术支持。

    6. 常见问题与解决方案


    - 问题: 在高温环境下,电阻值变化明显。
    - 解决办法: 确保电路设计时考虑温度系数的影响,选择TCR较低的型号。

    - 问题: 焊接后电阻值不稳定。
    - 解决办法: 采用推荐的焊接方法和温度曲线,确保焊接质量。

    7. 总结和推荐


    RALEC的RTA系列厚膜芯片电阻器数组在技术和市场上都表现出色,特别适合对精度和稳定性要求较高的应用场合。强烈推荐给需要高性能电阻器的设计者和工程师。总体而言,该产品凭借其高精度、稳定性和可靠性,为电子产品的可靠运行提供了坚实保障。

RTA02-4D102JTH参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
长*宽*高 500μm(高度)
通用封装 0804
安装方式 贴片安装
包装方式 卷带包装

RTA02-4D102JTH数据手册

厂牌 PDF简要描述 下载
RALEC/台湾旺诠 网络阵列电阻 RALEC/台湾旺诠 RTA02-4D102JTH RTA02-4D102JTH数据手册

RTA02-4D102JTH封装设计

查看详情并下载
Symbol
Footprint
3D Model
