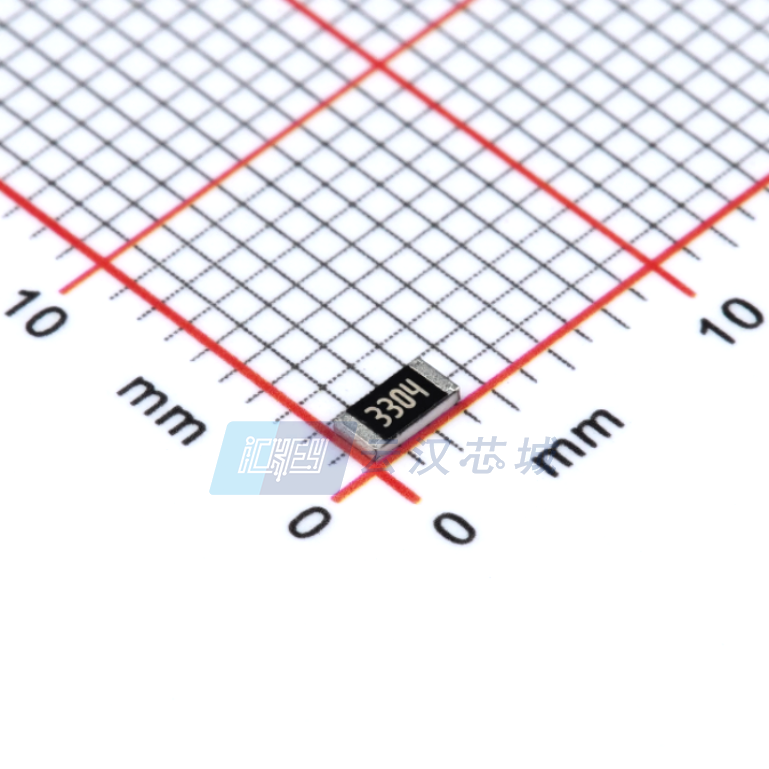

RTT063304FTP

产品分类: 贴片电阻
厂牌: RALEC/台湾旺诠
产品描述: 芯片电阻 3300000Ω ±1% 1/4W 1206
供应商型号: A-RTT063304FTP
供应商: 云汉优选
标准整包数: 5000
RALEC/台湾旺诠 贴片电阻 RTT063304FTP

RTT063304FTP概述

    RALEC RTT系列厚膜芯片电阻产品规格书

    1. 产品简介


    RALEC公司的RTT系列厚膜芯片电阻适用于通用电子产品。该系列电阻采用无铅和无卤素材料,符合RoHS指令。RTT系列电阻可应用于各种电路设计中,具有高精度、稳定性和可靠性,广泛用于消费电子、工业控制、通信设备等多个领域。

    2. 技术参数


    以下是RTT系列厚膜芯片电阻的技术参数摘要:
    | 类型 | 额定功率(W) | 最大工作电压(V) | 最大过载电压(V) | TCR(温漂率, ppm/℃) | 电阻范围 |
    |
    | RTT01 (0201) | 1 | 20 | 25/50 | -200/+400 | 1Ω≤R<10Ω, 47Ω≤R≤1MΩ |
    | RTT02 (0402) | 1 | 16 | 50/100 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤1MΩ |
    | RTT03 (0603) | 1 | 10 | 75/150 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤1MΩ |
    | RTT05 (0805) | 1 | 8 | 150/300 | ±100 | 100Ω≤R≤1.5MΩ, 10Ω≤R≤10MΩ |
    | RTT06 (1206) | 1 | 4 | 200/400 | ±100 | 10Ω≤R≤1MΩ, 10Ω≤R≤10MΩ |
    | RTT12 (1210) | 1 | 2 | 200/400 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤10MΩ |
    | RTT18 (1812) | 3 | 4 | 200/400 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤10MΩ |
    | RTT20 (2010) | 3 | 4 | 200/400 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤10MΩ |
    | RTT25 (2512) | 1 | 4 | 200/400 | ±100 | 100Ω≤R≤1MΩ, 10Ω≤R≤10MΩ |
    额定电流和跳线电阻值也有所不同,具体详见技术手册。

    3. 产品特点和优势


    - 高精度:提供±0.1%至±5%的精度等级,满足各种精密电路需求。
    - 宽工作温度范围:工作温度范围为-55℃至+155℃,适用于极端环境下的应用。
    - 高稳定性:耐高温、高压、潮湿环境,适用于严苛的应用条件。
    - 可靠性强:通过多项可靠性测试,包括短时间过载、绝缘电阻、焊接性测试等。
    - 多样化封装形式:提供多种尺寸和包装选项,适应不同的装配要求。

    4. 应用案例和使用建议


    - 消费电子:如手机、平板电脑中的稳压电路。
    - 工业控制:如自动化生产线中的信号调节。
    - 通信设备:如路由器、交换机中的阻抗匹配电路。
    使用建议:
    - 确保安装时避免机械应力对电阻边缘和保护层造成损伤。
    - 确保在高冲击负载下使用时,提前做好防护措施。
    - 在进行回流焊接时,注意焊接时间和温度控制。

    5. 兼容性和支持


    RALEC公司提供的技术支持和服务,确保客户在使用过程中能够获得及时的帮助。该产品与其他电子元器件和设备的兼容性良好,适用于广泛的应用场景。

    6. 常见问题与解决方案


    - 问题一:电阻值超出正常范围。
    解决方案:检查环境温度,避免长时间暴露于高温环境下。
    - 问题二:过载损坏。
    解决方案:确保使用过程中不发生瞬间过载现象,遵循规范操作。

    7. 总结和推荐


    综上所述,RALEC的RTT系列厚膜芯片电阻具备高精度、高稳定性、可靠性强等优点,广泛应用于多个领域。建议在需要高性能电阻的电路设计中优先选用该系列产品。

RTT063304FTP参数

参数
电阻值 3.3MΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.15mm*1.65mm*600μm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

RTT063304FTP数据手册

厂牌 PDF简要描述 下载
RALEC/台湾旺诠 贴片电阻 RALEC/台湾旺诠 RTT063304FTP RTT063304FTP数据手册

RTT063304FTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
