WNSC6D01650MBJ

产品分类: 整流二极管/整流桥
产品描述:
供应商型号: WNSC6D01650MBJ
供应商: 期货订购
标准整包数: 3000
WEEN/瑞能半导体 整流二极管/整流桥 WNSC6D01650MBJ

WNSC6D01650MBJ概述

    WNSC6D01650MB Silicon Carbide Diode

    1. 产品简介

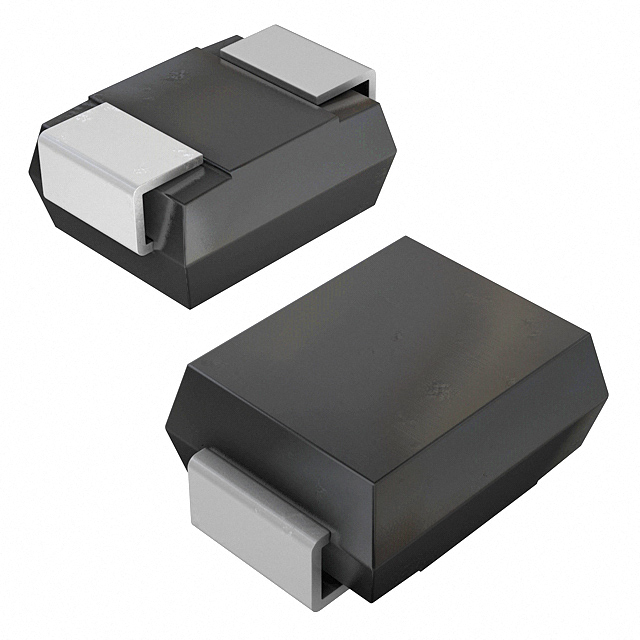

    WNSC6D01650MB 是由WeEn Semiconductors推出的硅碳化物(SiC)肖特基二极管,采用SMB塑料封装。这款二极管专为高频开关电源设计,具有高可靠性、高性能的特点,广泛应用于功率因数校正(PFC)、电信/服务器电源模块(SMPS)、不间断电源(UPS)、光伏逆变器、PC银盒、LED/OLED电视以及电机驱动等领域。

    2. 技术参数


    以下是WNSC6D01650MB的主要技术规格:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRRM | 反向重复峰值电压 | 650 V |
    | VRWM | 工作反向峰值电压 | 650 V |
    | VR | 反向电压 | DC | 650 V |
    | IF(AV) | 平均正向电流 | δ=0.5;方波脉冲;Tlead≤150°C | 1 A |
    | IFRM | 重复峰值正向电流 | δ=0.5;tp=25μs;Tlead≤150°C | 2 A |
    | IFSM | 非重复峰值正向电流 | tp=10ms;Tj(init)=25°C | 18 A |
    | IFSM(tp=10μs) | 非重复峰值正向电流(短脉冲) | tp=10μs;Tj(init)=25°C | 235 A |
    | Rth(j-lead) | 结至引脚热阻 | - | 12 | 14 | K/W |
    | Rth(j-a) | 结至环境自由空气热阻 | - | - | 90 | K/W |

    3. 产品特点和优势


    - 高度稳定的开关性能:适用于高频应用。
    - 极快的反向恢复时间:适合需要快速响应的应用场合。
    - 相比硅二极管效率更高:降低功耗,提高能效。
    - 减少关联MOSFET的损耗:提高系统整体效率。
    - 降低电磁干扰:减少外部噪声对系统的干扰。
    - 降低冷却需求:减少了散热要求,节省成本。
    - 符合RoHS标准,无卤素:环保,对人体和环境友好。

    4. 应用案例和使用建议


    WNSC6D01650MB在多个领域有着广泛的应用:
    - 功率因数校正(PFC):确保系统输入端的功率因数接近1,提高电能利用效率。
    - 电信/服务器电源模块(SMPS):提供高效、可靠的电力转换。
    - 不间断电源(UPS):保证供电稳定,延长设备使用寿命。
    - 光伏逆变器:实现高效的太阳能转换。
    - PC银盒:用于小型电脑的电源管理。
    - LED/OLED电视:提供稳定的电源供应,提升画质。
    - 电机驱动:为电动机提供稳定的电流。
    使用建议:
    - 在高温环境下工作时,应注意散热,避免结温超过175°C。
    - 使用过程中应遵循厂商推荐的电路设计,确保二极管处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性:适用于多种电源管理系统,可与其他电子元器件轻松集成。
    - 支持:WeEn Semiconductors提供全面的技术支持和维护服务,包括产品咨询、应用指导和技术文档等。

    6. 常见问题与解决方案


    1. 问:二极管在高温下能否正常工作?
    答:可以。二极管的最高结温可达175°C,但在高温环境下应注意良好的散热措施。

    2. 问:如何选择正确的电流等级?
    答:根据具体应用场景,选择合适的额定电流,例如对于10ms的短脉冲,可以选择235A的非重复峰值正向电流等级。

    3. 问:二极管的反向恢复时间是多少?
    答:由于采用了SiC材料,其反向恢复时间非常快,具体数值可以参考技术手册中的动态特性表格。

    7. 总结和推荐


    WNSC6D01650MB是一款出色的硅碳化物肖特基二极管,具有高效、低损耗、高可靠性的特点。它在各种高频应用中表现出色,特别适合于功率因数校正、电信/服务器电源模块、不间断电源、光伏逆变器等场景。无论是从技术规格还是实际应用效果来看,都值得推荐使用。
    如果您正在寻找一款能够在高频应用中表现出色且具有高可靠性的二极管,WNSC6D01650MB是一个理想的选择。

WNSC6D01650MBJ参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
包装方式 卷带包装

WNSC6D01650MBJ厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

WNSC6D01650MBJ数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 WNSC6D01650MBJ WNSC6D01650MBJ数据手册

WNSC6D01650MBJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 4.9566
6000+ ¥ 4.9566
9000+ ¥ 4.7411
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 14869.8
